Polarité du condensateur CBB60 : est-elle positive ou négative ?

Condensateur CBB60 Polarité : la réponse directe

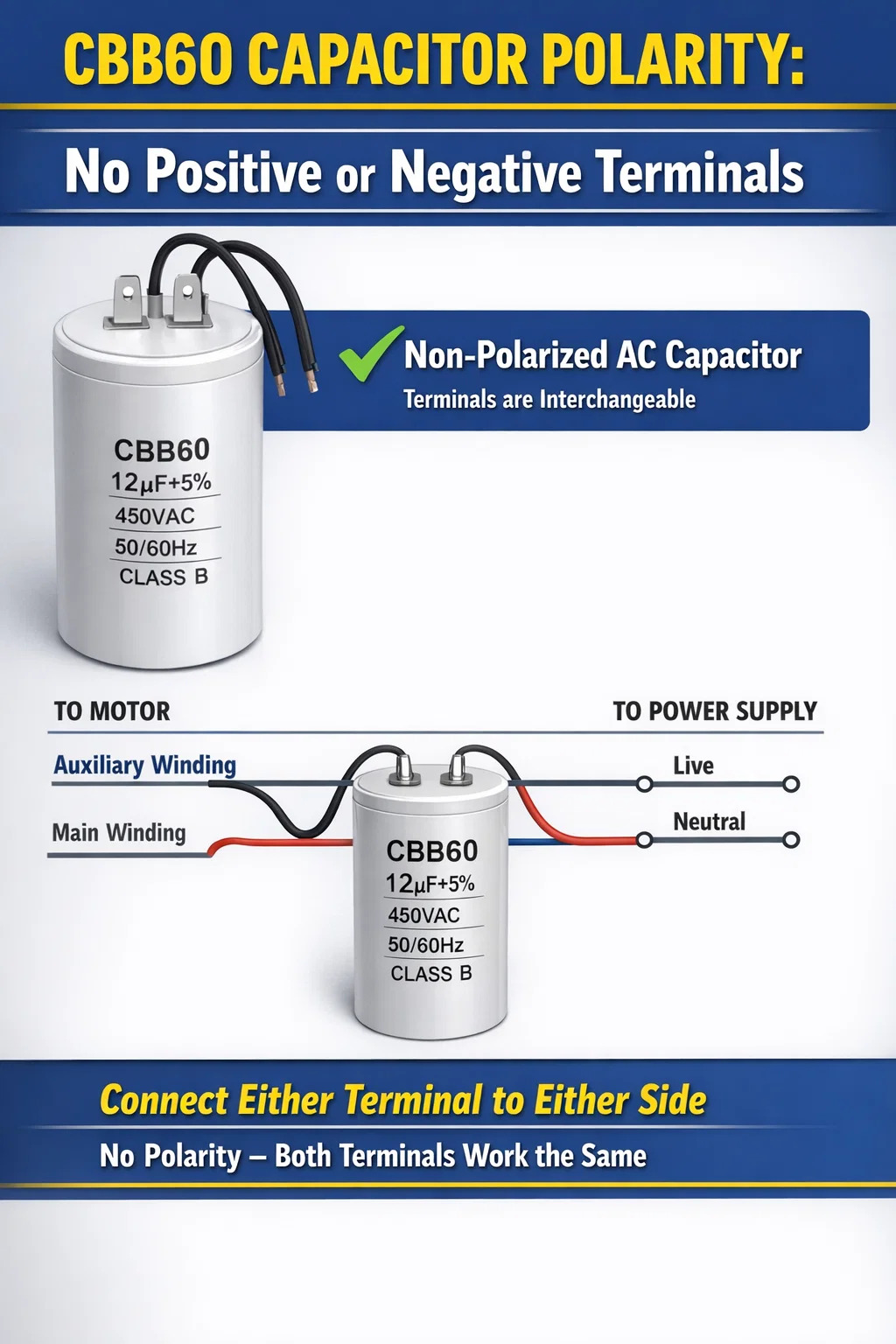

Le condensateur CBB60 est ni positif ni négatif . Il s'agit d'un condensateur CA non polarisé, ce qui signifie qu'il n'a pas de borne positive ou négative désignée. Vous pouvez connecter l’une ou l’autre borne de chaque côté du circuit sans aucun risque de dommage ou de dysfonctionnement. C’est l’une des caractéristiques les plus fondamentales qui le distingue des condensateurs électrolytiques, qui sont strictement polarisés et tomberont en panne – voire exploser – s’ils sont mal connectés.

De nombreuses personnes recherchant des informations sur la polarité des condensateurs CBB60 ont travaillé avec des circuits à courant continu, où les condensateurs électrolytiques sont courants. Dans ces contextes, la polarité compte énormément. Mais le CBB60 est conçu spécifiquement pour les environnements à courant alternatif (AC), dans lesquels le sens du courant s'inverse continuellement, généralement 50 ou 60 fois par seconde, en fonction de la fréquence de votre réseau local. Dans un tel environnement, un condensateur polarisé serait détruit presque immédiatement. Le CBB60 gère cela de manière transparente car sa structure interne est symétrique et non polarisée.

Donc, si vous voyez deux bornes sur un condensateur CBB60 et que vous vous demandez laquelle est laquelle, arrêtez de vous inquiéter. Ils sont interchangeables. Connectez-les simplement à votre circuit et le condensateur fera son travail.

Qu'est-ce qu'un condensateur CBB60 et à quoi sert-il

Le CBB60 est un condensateur à film polypropylène métallisé conçu pour les applications de démarrage et de fonctionnement de moteurs à courant alternatif. Le nom « CBB » est une désignation standard chinoise où « CB » fait référence au type de condensateur et « B60 » fait référence à la série spécifique au sein de cette classification. Ces condensateurs sont parfois également appelés « condensateurs de fonctionnement du moteur » ou « condensateurs à film CA » et ils sont largement utilisés dans le monde entier dans les moteurs à induction monophasés.

Vous trouverez les condensateurs CBB60 dans une large gamme d'équipements du quotidien, notamment :

• Pompes à eau et pompes submersibles utilisées dans les maisons, l'agriculture et la construction
• Compresseurs d'air et unités de climatisation
• Machines à laver (en particulier les anciens modèles à tambour)
• Ventilateurs électriques et équipements de ventilation
• Outils électriques utilisant des moteurs à induction CA monophasés
• Pompes de piscine et équipements de spa
• Moteurs d'irrigation agricole

La plage de capacité typique des condensateurs CBB60 s'étend de 1 µF à 100 µF , avec des tensions nominales généralement de 250 VAC ou 450 VAC. Certains modèles plus résistants sont évalués à 500 VCA. Les valeurs les plus fréquemment rencontrées dans les applications de pompes à eau se situent entre 8 µF et 30 µF. Pour les moteurs de machine à laver, 6 µF à 16 µF sont courants. Le corps du condensateur est généralement cylindrique avec deux ou quatre fils s'étendant à une extrémité, enfermés dans une coque en plastique qui assure l'isolation et la protection de l'environnement.

La construction interne utilise un mince film de polypropylène comme matériau diélectrique, avec une métallisation en aluminium déposée directement sur le film. Cette conception confère au condensateur sa propriété d'auto-guérison : si une infime partie du diélectrique est percée par une pointe de tension, la métallisation locale s'évapore et répare efficacement le défaut, prolongeant considérablement la durée de vie du condensateur par rapport aux anciennes conceptions en papier ou en feuille.

Pourquoi les condensateurs CBB60 n'ont pas de borne positive ou négative

Pour comprendre pourquoi la polarité n'a pas d'importance pour un condensateur CBB60, il est utile de comprendre la physique de base des condensateurs et comment le courant alternatif se comporte différemment du courant continu.

Comment le courant alternatif change tout

Dans un circuit CC, le courant circule dans un seul sens. Un condensateur polarisé comme un électrolytique a une couche d'oxyde sur une plaque qui ne fonctionne comme diélectrique que lorsque la borne correcte est connectée à la tension positive. Si vous inversez la polarité, la couche d'oxyde se décompose, du gaz s'accumule à l'intérieur du condensateur et une panne catastrophique s'ensuit, parfois violemment.

Le courant alternatif inverse la direction à la fréquence du réseau. Dans un système à 50 Hz, le courant effectue 50 cycles complets par seconde, ce qui signifie qu'il inverse la direction 100 fois par seconde. Dans un système à 60 Hz, il s'inverse 120 fois par seconde. Un condensateur dans cet environnement doit être capable de se charger et de se décharger dans les deux sens avec la même efficacité. C'est exactement ce que propose le film diélectrique en polypropylène d'un CBB60 : il se charge et se décharge symétriquement, quelle que soit la borne qui est au potentiel le plus élevé à un moment donné.

Le rôle du film diélectrique

Le polypropylène est un polymère non polaire. Contrairement à l'oxyde d'aluminium (utilisé dans les condensateurs électrolytiques), le polypropylène ne dépend pas de la direction du champ électrique pour conserver ses propriétés diélectriques. Le film fonctionne de manière identique que le champ électrique soit orienté de gauche à droite ou de droite à gauche. Cette propriété matérielle rend le CBB60 entièrement symétrique et non polarisé au niveau physique et chimique.

Les deux électrodes d'un CBB60 sont chimiquement identiques : toutes deux sont des couches de métallisation en aluminium sur un film de polypropylène. Il n’y a pas de couche d’oxyde, pas d’asymétrie et pas de direction privilégiée. Il s'agit d'une différence fondamentale avec les condensateurs électrolytiques, et c'est la raison pour laquelle vous ne trouverez jamais de marquage " " ou "−" sur le corps d'un condensateur CBB60.

Lire les marquages sur un condensateur CBB60

Étant donné que le condensateur CBB60 n'a pas de marquage de polarité, il est toujours important de comprendre la signification des étiquettes imprimées pour une application correcte. Voici un aperçu des marquages typiques que vous rencontrerez :

Notez qu'aucun de ces marquages n'indique des bornes positives ou négatives, car il n'y en a pas. Les deux fils conducteurs du condensateur sont complètement interchangeables à toutes fins pratiques. Que vous connectiez le fil gauche ou le fil droit à l'enroulement de démarrage du moteur ne fait aucune différence électriquement.

Ce qui importe le plus, c'est de correspondre aux valeur de capacité et tension nominale aux spécifications d'origine de votre moteur ou appareil. L’utilisation d’un condensateur avec une capacité incorrecte – même d’aussi peu que 20 % – peut entraîner un fonctionnement inefficace du moteur, une surchauffe ou un échec de démarrage. Remplacez toujours un CBB60 par un autre de capacité identique ou très proche et de tension nominale égale ou supérieure.

Comment connecter correctement un condensateur CBB60

Puisque la polarité n'est pas un problème, le câblage d'un condensateur CBB60 se concentre entièrement sur sa connexion aux bons points du circuit moteur. Voici comment cela fonctionne dans une application typique de moteur à induction monophasé :

Connexion de base dans un moteur monophasé

Un moteur à induction monophasé standard comporte deux ensembles d'enroulements : un enroulement principal et un enroulement auxiliaire (de démarrage). Le condensateur CBB60 est connecté en série avec l'enroulement auxiliaire. Cela crée un déphasage entre le courant dans les deux enroulements, produisant un champ magnétique tournant qui permet au moteur de démarrer et de fonctionner.

La séquence de câblage typique est la suivante :

1. Connectez une borne du CBB60 à la borne d'enroulement auxiliaire du moteur
2. Connectez l'autre borne du CBB60 à la borne sous tension (ligne) de l'alimentation.
3. L'enroulement principal se connecte directement aux bornes de l'alimentation (phase et neutre)
4. Les deux enroulements partagent la connexion neutre

Étant donné que les deux bornes du CBB60 sont interchangeables, peu importe la borne que vous attachez au bobinage et celle que vous attachez à la ligne d'alimentation. Le comportement du circuit est identique dans les deux cas.

Condensateurs CBB60 à quatre broches

Certains condensateurs CBB60 sont livrés avec quatre fils au lieu de deux. Cela ne signifie pas qu'ils sont polarisés, cela signifie simplement que le condensateur comporte deux sections internes qui peuvent être connectées en parallèle (pour une capacité totale) ou en série (pour une capacité réduite et une tension nominale plus élevée). Cette configuration est parfois utilisée pour permettre une flexibilité dans l'adaptation du moteur sans stocker plusieurs valeurs de condensateur. Dans la plupart des scénarios de remplacement, vous connecterez les quatre fils en deux paires pour obtenir un fonctionnement parallèle et la pleine capacité nominale.

Vérifiez toujours le schéma de câblage imprimé sur le moteur ou dans le manuel d'entretien lorsqu'il s'agit de condensateurs à quatre fils. La configuration peut affecter les performances du moteur de manière significative.

Précautions de sécurité lors du câblage

Même si la polarité n’est pas un problème, la sécurité l’est absolument. Suivez ces précautions lorsque vous travaillez avec des condensateurs CBB60 :

• Décharger le condensateur avant manipulation — même après une coupure de courant, un CBB60 peut conserver une charge dangereuse pendant une période significative. Court-circuitez brièvement les bornes avec une résistance isolée (environ 10 kΩ, 10 W) avant de les toucher
• Débranchez toujours l'alimentation au niveau du disjoncteur avant d'ouvrir un boîtier de moteur ou une boîte de jonction.
• Utilisez des outils isolés et portez des chaussures à semelles en caoutchouc
• Confirmez que la tension nominale du condensateur de remplacement correspond ou dépasse les spécifications d'origine - n'installez jamais un condensateur sous-évalué
• Inspectez l'isolation des fils sur les fils pour déceler toute fissure ou tout dommage dû à la chaleur avant d'effectuer les connexions.

Comparaison des condensateurs CBB60 aux condensateurs électrolytiques polarisés

Une source courante de confusion est la différence entre les condensateurs à film CBB60 et les condensateurs électrolytiques. Comprendre cette distinction évite clairement des erreurs coûteuses lors de la sélection des remplacements ou du diagnostic des pannes.

Une implication pratique de ce tableau : n'essayez jamais de remplacer un condensateur électrolytique par un CBB60 dans un circuit moteur . Même si vous trouvez un condensateur électrolytique avec la même valeur de capacité, son incapacité à gérer l'inversion de polarité aux fréquences alternatives entraînera sa défaillance quelques secondes après son fonctionnement. La panne peut être explosive et dangereuse.

Comment savoir si un condensateur CBB60 est en panne

Les condensateurs CBB60 se dégradent avec le temps, en particulier dans les environnements à haute température. Lorsqu'un CBB60 tombe en panne, le moteur qu'il dessert présente généralement des symptômes clairs. Connaître ces symptômes vous permet de diagnostiquer le problème rapidement plutôt que de remplacer inutilement tout le moteur.

Symptômes courants d'un condensateur CBB60 défaillant

• Le moteur ronronne mais ne démarre pas — c'est le signe le plus classique. L'enroulement principal est alimenté et crée un bourdonnement, mais sans le courant déphasé du condensateur, il n'y a pas de champ tournant et le moteur reste stationnaire.
• Le moteur démarre s'il tourne manuellement mais ne peut pas démarrer automatiquement : un condensateur partiellement dégradé peut encore fournir suffisamment de déphasage une fois que le rotor est en mouvement, mais pas suffisamment pour surmonter l'inertie initiale.
• Le moteur tourne plus lentement que la normale ou consomme plus de courant que prévu
• Le moteur surchauffe dans des conditions de charge normales
• Dommages physiques visibles sur le corps du condensateur : gonflement, fissure, marques de brûlure ou fuite d'huile du boîtier.
• Une odeur de brûlé provenant du carter du moteur

Test d'un condensateur CBB60 avec un multimètre

Vous pouvez effectuer une vérification de base à l'aide d'un multimètre numérique doté d'une fonction de mesure de capacité. Après avoir déchargé le condensateur en toute sécurité, connectez les sondes aux deux bornes. Comme il n'y a pas de polarité, peu importe quelle sonde touche quelle borne. Le compteur doit afficher une valeur de capacité proche de la valeur nominale imprimée sur le corps.

Un CBB60 en bonne santé mesurera généralement dans ±10 % de sa capacité nominale . Par exemple, un condensateur de 20 µF devrait lire entre 18 µF et 22 µF. Une lecture nettement inférieure à la valeur nominale, par exemple 8 µF sur un condensateur de 20 µF, indique que le diélectrique s'est dégradé et que le condensateur doit être remplacé. Une lecture de zéro ou un circuit ouvert signifie que le condensateur est complètement défaillant.

Certains multimètres plus simples ne mesurent que la résistance. Dans ce cas, un test approximatif consiste à régler le multimètre sur une plage de résistance élevée (telle que 2 MΩ) et à toucher brièvement les sondes aux bornes du condensateur. Un condensateur en état de marche affichera une lecture momentanément basse lorsqu'il se charge à partir de la batterie interne du compteur, puis la lecture grimpera vers l'infini pendant que le condensateur maintient la charge. Si le compteur indique zéro (court-circuit) ou reste au maximum depuis le début (circuit ouvert), le condensateur est en panne.

Quand l’inspection visuelle suffit

Dans de nombreux cas, vous n’avez pas du tout besoin d’un compteur. Si le corps du condensateur CBB60 présente l'un des éléments suivants, remplacez-le immédiatement sans autre test :

• La coque cylindrique est gonflée ou bombée à un moment donné
• Il y a une fissure ou une fente dans le boîtier en plastique
• Il y a des marques de brûlure, des zones fondues ou un assombrissement du boîtier
• Il y a des résidus huileux visibles sur ou autour du corps (indiquant une fuite d'huile diélectrique)
• Un ou plusieurs fils conducteurs se sont séparés du corps ou présentent de la corrosion au point d'entrée.

Sélection du bon condensateur CBB60 de remplacement

Lors de l'achat d'un condensateur CBB60 de remplacement, trois paramètres comptent avant tout : la valeur de la capacité, la tension nominale et la configuration des bornes. Toute erreur peut entraîner une sous-performance, une surchauffe ou une nouvelle panne rapide du moteur.

Capacité adaptée avec précision

La valeur de la capacité détermine le déphasage introduit par le condensateur entre les enroulements principal et auxiliaire. Le fabricant du moteur a calculé cette valeur pour un couple de démarrage et une efficacité de fonctionnement optimaux. Un écart significatif par rapport à cette valeur (de plus de 10 % environ) entraînera des problèmes mesurables :

• Capacité trop faible : couple de démarrage réduit, le moteur peut ne pas démarrer sous charge, courant de fonctionnement plus élevé, surchauffe
• Une capacité trop élevée : courant excessif dans le bobinage auxiliaire, surchauffe du bobinage et du condensateur, durée de vie du moteur réduite

Procurez-vous toujours un remplacement avec exactement la même capacité nominale que l'original. Si la valeur d'origine n'est pas claire parce que l'étiquette a été endommagée, vérifiez la plaque signalétique du moteur ou la documentation technique pour connaître la valeur spécifiée du condensateur.

Tension nominale : correspond ou dépasse

La tension nominale du remplacement doit être égale ou supérieure à celle d'origine. Si l'original était évalué à 250 VCA, vous pouvez utiliser un remplacement de 250 VCA ou 450 VCA, mais pas un condensateur de 150 VCA. L'installation d'un condensateur sous-évalué présente un risque d'incendie et entraînera une panne rapide. L'utilisation d'un condensateur de puissance supérieure est parfaitement sûre et parfois bénéfique dans les applications exigeantes où les pics de tension sont fréquents.

Taille physique et montage

Les condensateurs CBB60 sont disponibles dans des tailles cylindriques standard, dont le diamètre et la longueur dépendent de la capacité et de la tension nominale. Une capacité ou une tension nominale plus élevée signifie généralement un corps plus grand. Lors du remplacement dans un boîtier de moteur étanche, confirmez que les dimensions physiques du remplacement correspondront à l'espace disponible. La longueur et le diamètre du câble doivent également être compatibles avec les connexions de câblage existantes.

Questions de qualité et de certification

Le marché des condensateurs CBB60 comprend des produits de qualité très variable. Les condensateurs de qualité inférieure peuvent avoir des valeurs de capacité réelles éloignées de la valeur nominale indiquée, des tensions de claquage inférieures à celles indiquées et des durées de vie nettement plus courtes. Lors de l'achat de remplacements, recherchez des condensateurs portant des certifications de sécurité reconnues telles que CQC (China Quality Certification), TÜV, VDE ou UL. Ces certifications indiquent que le condensateur a été testé de manière indépendante et répond aux normes de sécurité et de performance établies.

Conseils pratiques pour travailler avec les condensateurs CBB60

Au-delà des questions fondamentales de polarité et de remplacement, il y a plusieurs points pratiques à connaître si vous travaillez régulièrement avec des moteurs, des pompes ou des appareils utilisant des condensateurs CBB60.

Gardez une pièce de rechange à portée de main pour l'équipement critique

Pour les équipements tels que les pompes d'irrigation, les pompes de puisard ou les unités de climatisation où les temps d'arrêt entraînent des problèmes importants, conserver un condensateur CBB60 de rechange de puissance nominale correcte est un investissement pratique. Ces condensateurs sont peu coûteux – généralement entre 2 $ et 15 $ selon la capacité et la valeur nominale – et un condensateur défectueux est l'une des raisons les plus courantes pour lesquelles les moteurs monophasés cessent de fonctionner. Avoir la bonne pièce de rechange en rayon signifie une réparation en 10 minutes au lieu d'une attente de plusieurs jours pour la livraison des pièces.

La température affecte la durée de vie du condensateur

La chaleur est le principal ennemi des condensateurs CBB60. La plupart sont conçus pour fonctionner jusqu'à 70°C, avec certains modèles haut de gamme évalués jusqu'à 85°C. Faire fonctionner un condensateur en permanence à proximité de sa température maximale réduit considérablement sa durée de vie. Pour les moteurs installés dans des enceintes mal ventilées ou dans des climats chauds, envisagez d'utiliser un condensateur conçu pour une température supérieure au minimum requis. Assurer une ventilation adéquate autour du boîtier du moteur contribue également à prolonger considérablement la durée de vie du condensateur.

Protection contre l'humidité et l'environnement

Dans les applications extérieures ou les environnements humides – courants pour les pompes d’irrigation et les équipements de piscine – les fils conducteurs d’un condensateur CBB60 peuvent se corroder avec le temps s’ils sont exposés à l’humidité. Les connexions entre les câbles et les bornes du moteur sont particulièrement vulnérables. Lors du remplacement d'un condensateur dans de tels environnements, utilisez des connecteurs étanches ou enveloppez les connexions avec du ruban adhésif auto-amalgamant pour empêcher la pénétration d'humidité. Inspectez les connexions au moins une fois par saison dans des conditions de forte humidité.

Ne faites pas fonctionner un moteur sans son condensateur

Certains techniciens, lorsqu'ils diagnostiquent un moteur qui ne démarre pas, déconnectent temporairement le condensateur pour vérifier si les enroulements du moteur sont fonctionnels. Bien que le moteur puisse tourner s'il est démarré manuellement, le faire fonctionner de cette façon - même brièvement - peut endommager les enroulements de l'enroulement auxiliaire. Ayez toujours le bon condensateur dans le circuit avant d’appliquer une puissance soutenue au moteur. De courts tests de diagnostic de quelques secondes sont généralement tolérables, mais ne faites pas fonctionner le moteur à vide et sans condensateur pendant une période prolongée.
