A Condensateur CBB60 est un condensateur de fonctionnement de moteur à courant alternatif de type film utilisé principalement pour démarrer et faire fonctionner des moteurs à induction monophasés dans les pompes à eau, les pompes submersibles, les machines à laver, les compresseurs d'air et les appareils motorisés similaires. Il fournit le déphasage nécessaire pour générer un champ magnétique rotatif à l'intérieur du moteur, lui permettant de démarrer sous charge et de maintenir un fonctionnement fluide et efficace pendant une utilisation continue. Contrairement aux condensateurs de démarrage électrolytiques, le CBB60 est conçu pour une connexion permanente dans le circuit et reste sous tension tout au long du cycle de fonctionnement du moteur.
La désignation « CBB » l'identifie comme un condensateur à film de polypropylène métallisé – une classification standard chinoise. Le « 60 » fait référence à la sous-catégorie spécifique couvrant les condensateurs de fonctionnement des moteurs conçus pour les applications CA. Ces composants sont largement produits selon les normes CEI 60252 et GB/T 3667, et leur fiabilité détermine directement si une pompe ou un moteur démarre du premier coup ou tombe en panne prématurément.

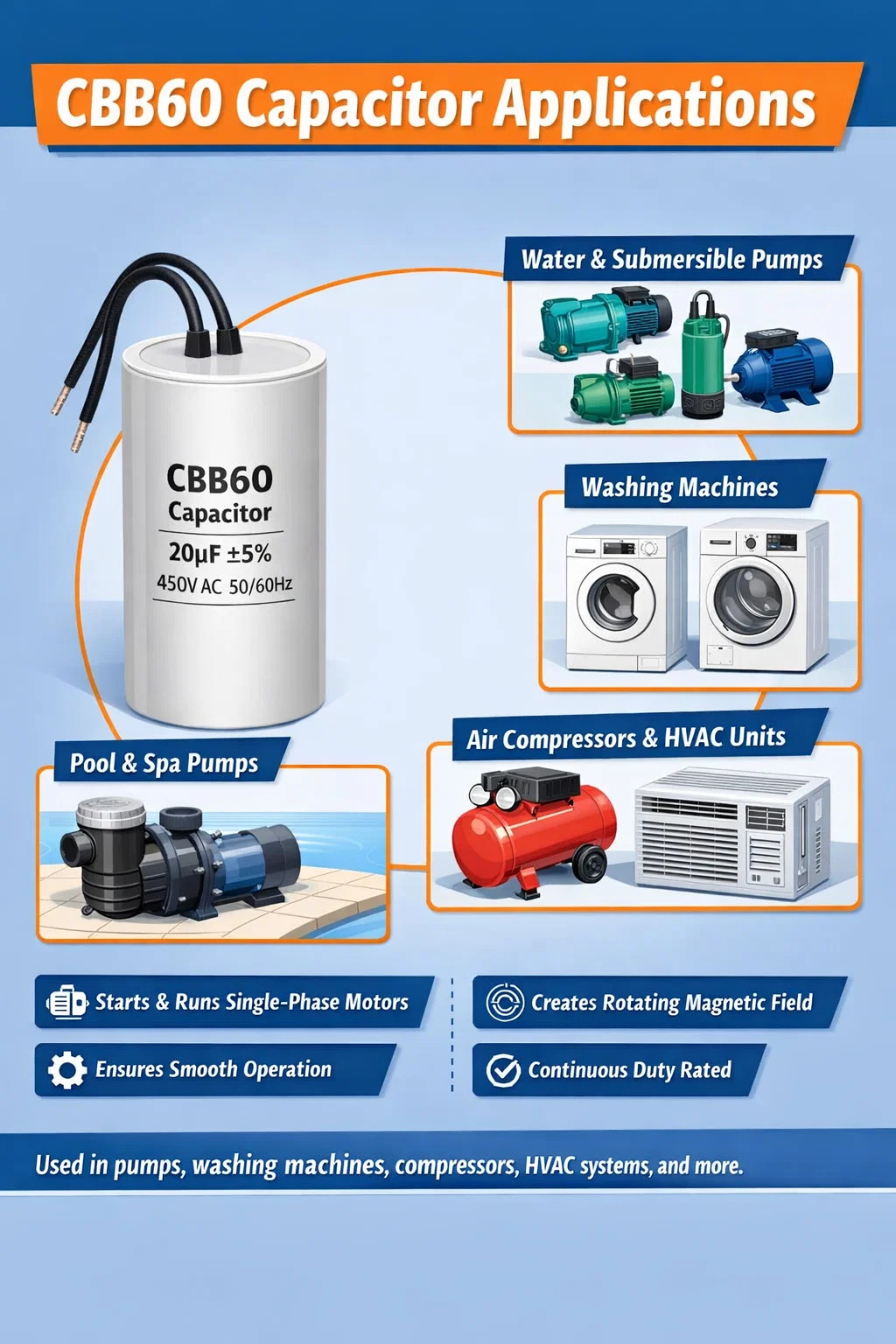

Le condensateur CBB60 apparaît dans une gamme d'équipements étonnamment large. Alors que les applications de pompes dominent le marché, la capacité du composant à gérer une tension alternative continue à la fréquence nominale le rend adapté partout où un moteur monophasé a besoin d'aide pour créer une deuxième phase.
Il s’agit du cas d’utilisation dominant à l’échelle mondiale. Pompes à eau résidentielles allant de 0,37 kW à 2,2 kW s'appuient presque universellement sur un condensateur de fonctionnement CBB60. Les pompes de jardin, les jets pour puits peu profonds, les submersibles pour puits profonds et les pompes de surpression ont tous besoin d'un condensateur pour diviser l'alimentation monophasée en deux phases efficaces. Les valeurs de capacité pour les applications de pompes se situent généralement entre 6 µF et 100 µF , avec des tensions de fonctionnement de 250 VAC ou 450 VAC selon la tension d'alimentation et la conception du moteur.
Un CBB60 défaillant dans un circuit de pompe provoque un bourdonnement du moteur au démarrage mais ne parvient pas à tourner : il consomme du courant de rotor bloqué (souvent 6 à 8 fois le courant de fonctionnement nominal) sans tourner, ce qui peut surchauffer et brûler l'enroulement en quelques secondes si la protection thermique ne se déclenche pas à temps.
Les machines à laver à tambour et à chargement par le haut utilisent des condensateurs CBB60 sur le moteur de lavage principal et souvent également sur le moteur de la pompe de vidange. Les valeurs de capacité ici sont généralement 8 µF à 20 µF à 450 VCA . Une machine à laver qui démarre mais ne parvient pas à s'agiter ou à essorer correctement - malgré le bourdonnement du moteur - est un symptôme classique d'un condensateur CBB60 dégradé dont la capacité est tombée en dessous du seuil minimum du moteur.
Les compresseurs d'air monophasés utilisés dans les ateliers et les aires de service automobiles nécessitent souvent des unités CBB60 haute capacité — valeurs de 50 µF à 100 µF sont courants sur les moteurs de compresseur de 1,5 kW à 3 kW. Certains moteurs de ventilateur CVC et petits compresseurs dans les climatiseurs de fenêtre utilisent également des condensateurs de fonctionnement de type CBB60, bien que sur les marchés nord-américains, le format ovale en aluminium soit plus répandu tandis que la forme cylindrique CBB60 domine l'Asie et une grande partie de l'Europe.
Les pompes de circulation de piscine et de spa, les pompes de système d'irrigation, les moteurs de traitement des céréales, les petits tours et même certains compresseurs de réfrigération dans les refroidisseurs commerciaux utilisent des condensateurs CBB60. Toute application exécutant un moteur à induction monophasé à condensateur divisé permanent (PSC) ou à démarrage par condensateur (CSCR) peut potentiellement utiliser un CBB60 en position de marche.
Le courant alternatif monophasé ne peut pas à lui seul créer un champ magnétique tournant dans le stator d’un moteur : il produit uniquement un champ pulsé qui fait vibrer le rotor mais pas le faire tourner. Pour résoudre ce problème, les concepteurs de moteurs utilisent un condensateur de fonctionnement connecté en série avec un deuxième enroulement (auxiliaire). Le condensateur décale la phase du courant dans cet enroulement d'environ 90 degrés électriques par rapport au courant dans l'enroulement principal. Cette alimentation artificielle biphasée crée le champ magnétique tournant qui produit un couple et permet au moteur de démarrer automatiquement et de fonctionner en continu.
Le CBB60 reste en permanence dans le circuit, contrairement aux condensateurs de démarrage électrolytiques, qui sont désactivés via un interrupteur centrifuge ou un relais une fois que le moteur atteint environ 75 à 80 % de la vitesse synchrone. Cela signifie que le CBB60 doit gérer une contrainte de tension alternative continue sans dérive de capacité significative. La construction en film de polypropylène métallisé lui confère cette capacité : le polypropylène a un facteur de dissipation extrêmement faible (tan δ ≤ 0,001 à 1 kHz) , ce qui signifie que pratiquement aucune énergie n'est gaspillée sous forme de chaleur à l'intérieur du condensateur pendant le fonctionnement.
Une propriété d’auto-réparation importante distingue les condensateurs à film métallisé des types à feuille. Si un défaut microscopique du film diélectrique provoque une panne localisée, l'électrode métallique se vaporise autour du point défectueux, l'isolant plutôt que de créer un court-circuit. Ce mécanisme permet aux condensateurs CBB60 de survivre à des pics de tension occasionnels qui détruiraient une conception non auto-réparatrice.
Lire correctement l'étiquette d'un condensateur CBB60 est essentiel pour sélectionner le bon remplacement. Le tableau suivant explique les paramètres courants et leurs plages typiques.
| Paramètre | Gamme typique | Importance |
|---|---|---|
| Capacité | 2 µF – 100 µF | Détermine la force du déphasage ; doit correspondre à la plaque signalétique du moteur |
| Tolérance | ±5 % (J) ou ±10 % (K) | Tolérance plus stricte = performances du moteur plus constantes |
| Tension nominale CA | 250 VCA / 450 VCA / 630 VCA | Doit atteindre ou dépasser la tension de fonctionnement réelle ; ne jamais sous-estimer |
| Fréquence | 50 Hz / 60 Hz | Affecte le courant réactif ; vérifier la fréquence de la plaque signalétique du moteur |
| Température de fonctionnement | –25°C à 85°C (standard) ; jusqu'à 105°C (premium) | Un indice plus élevé prolonge la durée de vie dans les enceintes chaudes |
| Facteur de dissipation (tan δ) | ≤ 0,001 à 1 kHz | Indique une perte interne ; plus bas est préférable pour une utilisation continue |
| Résistance d'isolation | ≥ 3000 MΩ (ou ≥ 100 MΩ·µF) | Indicateur de performance de sécurité et de courant de fuite |
La tension nominale AC est le paramètre le plus souvent mal compris. Un CBB60 évalué à 250 V CA convient aux moteurs alimentés par un secteur de 220 à 240 V CA, mais la valeur nominale doit tenir compte du fait que la tension du condensateur dans un moteur PSC en fonctionnement peut être supérieure à la tension d'alimentation. Dans certaines conceptions de moteurs à glissement élevé, la tension aux bornes du condensateur atteint 1,1 à 1,5 fois la tension d'alimentation . C'est pourquoi les condensateurs de pompe sur les marchés 230 VCA sont fréquemment spécifiés à 450 VCA, ce qui offre une marge de sécurité substantielle et prolonge considérablement la durée de vie. L'utilisation d'un condensateur de 250 VCA alors que 450 VCA est spécifié réduit considérablement la durée de vie en raison d'un vieillissement diélectrique accéléré.
Remplacez toujours par la même valeur de capacité que celle spécifiée sur la plaque signalétique du moteur ou dans le manuel d'entretien. Une sous-valeur réduit le couple de démarrage et peut empêcher le moteur de démarrer sous charge. Une survaleur déplace trop la phase du courant, déséquilibrant les courants d'enroulement, augmentant la chaleur et pouvant provoquer une surchauffe de l'enroulement auxiliaire. Des écarts au-delà ±10% de la valeur nominale sont généralement considérés comme en dehors des limites acceptables pour la substitution des condensateurs de fonctionnement.
Le CBB60 a une forme cylindrique distinctive avec un boîtier en plastique blanc ou gris, généralement fabriqué à partir d'un boîtier en polypropylène ignifuge. L'enroulement interne est constitué de deux couches de film de polypropylène métallisé étroitement enroulées ensemble. Des embouts métalliques sont pulvérisés (procédé Schoopage) sur les extrémités de l'élément enroulé pour entrer en contact avec les couches de film métallisé, et des fils ou des bornes de fil sont fixés à ces embouts.
L'élément enroulé est encapsulé dans une résine époxy avant d'être inséré dans le boîtier en plastique. Ce remplissage de résine sert à plusieurs fins : il empêche la pénétration de l'humidité, amortit les vibrations, améliore le transfert de chaleur de l'élément au boîtier et maintient le bobinage mécaniquement stable pendant les vibrations du moteur.
Les configurations de terminaux varient selon le marché et l'application :
Les dimensions physiques ne sont pas standardisées entre les fabricants. Un 20 µF / 450 VCA Le CBB60 peut avoir un diamètre de corps de 35 mm et une hauteur de 60 mm chez un fabricant et 40 mm × 70 mm chez un autre. Lorsque vous commandez des pièces de rechange, vérifiez toujours que les dimensions physiques correspondent au support de moteur ou au clip de montage existant.
Comprendre où se situe le CBB60 par rapport aux autres types de condensateurs de moteur courants aide à sélectionner le bon composant et à diagnostiquer avec précision les problèmes de moteur.
| Tapez | Diélectrique | Utilisation en circuit | Capacité typique | Tension nominale |
|---|---|---|---|---|
| CBB60 | Film polypropylène métallisé | Exécuter (permanent) | 2 à 100 µF | 250-630 VCA |
| CBB61 | Film polypropylène métallisé | Fonctionnement (ventilateurs/moteurs AC) | 1 à 30 µF | 250-450 VCA |
| CBB65 | Film polypropylène métallisé | Exécuter (compresseurs CVC) | 5 à 60 µF | 370-450 VCA |
| CD60 (électrolytique) | Électrolytique à l'oxyde d'aluminium | Démarrer uniquement (éteint) | 50 à 1 500 µF | 110-330 VCA |
Le CBB61 ressemble physiquement au CBB60 (les deux utilisent des boîtiers cylindriques en plastique), mais le CBB61 est conçu pour les moteurs d'unités intérieures de ventilateurs et de climatisation qui ont des exigences de couple de démarrage plus faibles. La substitution d'un CBB61 dans une application de pompe robuste peut provoquer une défaillance prématurée car le boîtier et les bornes du CBB61 ne sont pas conçus pour les valeurs de capacité plus élevées et les charges de courant continu typiques du service de pompe. Le Le boîtier cylindrique CBB60 est structurellement plus robuste et généralement classé IP44 ou IP54, ce qui le rend adapté aux salles de pompage humides et aux enceintes extérieures.
La défaillance des condensateurs est l'une des causes les plus courantes de dysfonctionnement du moteur, et les condensateurs CBB60 se dégradent de manière prévisible. La reconnaissance des modes de défaillance accélère le diagnostic et évite le remplacement inutile du moteur.
Déchargez d'abord le condensateur en court-circuitant ses bornes via une résistance de 10 kΩ pendant au moins 5 secondes. Ne les court-circuitez jamais directement, car une brève surtension peut endommager la métallisation interne. Mesurez ensuite la capacité avec un multimètre numérique réglé en mode capacité ou un compteur LCR dédié. Une lecture à l'intérieur ±5 % de la valeur indiquée indique que le condensateur est sain. Des lectures inférieures à 80 % de la capacité nominale ou une lecture de circuit ouvert (indiquée par OL ou surcharge sur la plupart des compteurs) confirment que le condensateur doit être remplacé.
Les tests de résistance d'isolation avec un mégohmmètre à 500 V CC sont utilisés dans les environnements de service professionnels pour détecter la dégradation diélectrique à un stade précoce avant que la dérive de capacité ne devienne sévère. Un CBB60 sain devrait montrer une résistance d’isolation bien supérieure 1000 MΩ ; des lectures inférieures à 100 MΩ indiquent que le diélectrique a absorbé de l'humidité ou commence à tomber en panne.
La plupart des pannes du CBB60 ne sont pas aléatoires : elles résultent de conditions de fonctionnement ou d'installation spécifiques qui peuvent être identifiées et corrigées pour prolonger la durée de vie. Un condensateur bien spécifié et correctement installé peut durer 10 à 20 ans en service continu de la pompe. Les unités de mauvaise qualité ou exposées à des conditions défavorables peuvent tomber en panne dans un délai de 2 à 3 ans.
La principale cause de défaillance prématurée. Les variations de tension du réseau, les surtensions de commutation et l'augmentation de tension capacitive dans l'enroulement auxiliaire du moteur sollicitent toutes le diélectrique. Chaque volt au-dessus de la tension de fonctionnement nominale accélère le vieillissement de façon exponentielle ; une règle générale dans l'ingénierie des condensateurs à film est la suivante : chaque augmentation de température de 10 °C ou chaque surtension de 10 % réduit environ de moitié la durée de vie . La spécification de condensateurs de 450 VCA pour les applications de pompes de 230 VCA plutôt que de 250 VCA offre une protection significative contre les surtensions.
La température interne du condensateur combine la température ambiante avec l'auto-échauffement dû à ses propres pertes diélectriques et à la chaleur conduite par le moteur. Les condensateurs montés directement contre le châssis du moteur dans des boîtiers mal ventilés peuvent subir des températures de jonction 20 à 30 °C au-dessus de la température ambiante . Garder le condensateur à l'écart des sources de chaleur, utiliser un support de montage séparé avec flux d'air ou choisir une classe de température plus élevée (85 °C ou 105 °C) réduisent tous ce risque.
Les salles des pompes et les installations extérieures exposent les condensateurs à une humidité élevée. Le film en polypropylène absorbe naturellement peu l'humidité, mais une mauvaise étanchéité du boîtier ou des zones des presse-étoupes terminaux permet à l'humidité de s'infiltrer le long des câbles et dans le corps au fil du temps. Vérifiez toujours que l'indice IP du boîtier du condensateur correspond à l'environnement d'installation. IP44 est le minimum pour les endroits mouillés ou humides ; IP54 ou IP55 est préférable pour une utilisation directe en extérieur ou des installations sujettes aux éclaboussures.
Chaque démarrage du moteur produit une brève pointe de courant d'appel à travers le condensateur. Les applications avec commande par pressostat qui allument et éteignent la pompe fréquemment – potentiellement des dizaines de fois par heure – sollicitent davantage le condensateur que celles où le moteur tourne en continu. Si la fréquence de démarrage dépasse le cycle de service nominal du fabricant du moteur, envisagez un condensateur avec un courant de surtension plus élevé ou réduisez la fréquence de démarrage en dimensionnant le réservoir sous pression.
Le processus de remplacement est simple si les bonnes informations sont d’abord recueillies. Suivez cette séquence pour éviter les erreurs de commande.
Lorsque la valeur d'origine est inconnue et que la plaque signalétique du moteur a été perdue, une estimation approximative peut être réalisée à partir de la puissance nominale du moteur. En règle générale, les moteurs à induction monophasés nécessitent environ 7 à 8 µF par kilowatt de puissance nominale pour un condensateur de fonctionnement, bien que cela varie considérablement selon la conception du moteur et le nombre de pôles. Ce chiffre n'est qu'une estimation initiale — les valeurs correctes doivent toujours être confirmées par les données du fabricant.
Les condensateurs à film utilisés dans les applications automobiles stockent une énergie importante. Un condensateur de 50 µF chargé à 450 V CA en crête (environ 636 V en crête) stocke plus de 10 joules d'énergie - suffisamment pour provoquer une brûlure grave ou un arrêt cardiaque s'il est déchargé à travers le corps humain. Les pratiques de sécurité standard comprennent :
Non. Un condensateur de fonctionnement trop important provoque un courant excessif dans l'enroulement auxiliaire pendant le fonctionnement normal, entraînant une surchauffe et une durée de vie réduite du moteur. Si un couple de démarrage plus important est nécessaire, la solution consiste à ajouter un condensateur de démarrage dédié (de type électrolytique) en parallèle avec le condensateur de fonctionnement, commuté par un relais ou un interrupteur centrifuge. Ne surdimensionnez pas la course c
