Condensateur CBB60 vs CBB65 : explication des principales différences

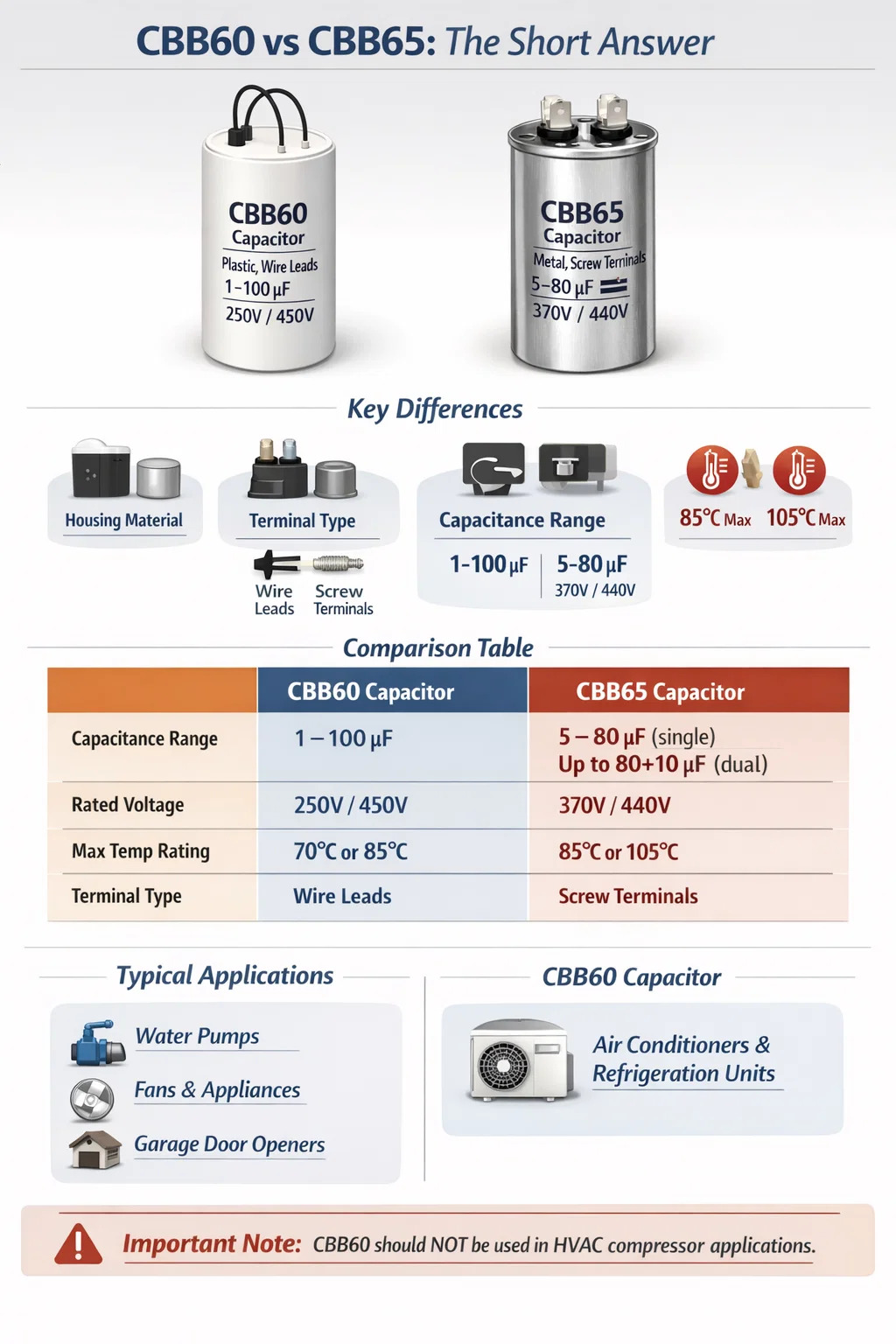

CBB60 vs CBB65 : la réponse courte

La différence fondamentale entre un Condensateur CBB60 et un condensateur CBB65 se résume à la construction physique et à l'environnement d'application prévu. Le CBB60 est un condensateur cylindrique à fil principalement conçu pour les circuits de démarrage et de fonctionnement de moteurs à courant alternatif monophasés. , tandis que le CBB65 est un condensateur à boîtier métallique et à bornes à vis conçu pour les applications plus lourdes telles que les compresseurs de climatiseur et les unités de réfrigération. Les deux sont des condensateurs à film polypropylène fonctionnant sur des circuits alternatifs, mais ils diffèrent considérablement par leur facteur de forme, leur type de borne, leur plage de capacités et leur résilience thermique.

Si vous sélectionnez un condensateur de remplacement ou recherchez un condensateur pour une nouvelle conception, les deux ne sont généralement pas interchangeables sans prêter attention à la méthode de montage, à la configuration des bornes et au plafond de température de fonctionnement. La confusion de ces deux types, même lorsque la valeur de capacité et la tension nominale semblent identiques, peut entraîner une défaillance prématurée ou des risques pour la sécurité dans des environnements à charge élevée.

Construction physique et facteur de forme

La distinction la plus immédiatement visible entre le CBB60 et le CBB65 réside dans leur emballage physique.

Condensateur CBB60 : boîtier cylindrique en plastique

Un condensateur CBB60 utilise un corps cylindrique en plastique (généralement en polypropylène ou dans un boîtier ignifuge) avec deux ou quatre fils s'étendant à une extrémité. Le diamètre du corps varie généralement de 30 mm à 50 mm , avec une hauteur variant entre 60 mm et 100 mm selon la capacité. Ces câbles lui permettent d'être monté directement sur les borniers du moteur ou connecté via des bornes à connexion rapide. Le boîtier en plastique est rempli de résine époxy ou d'un matériau isolant similaire pour sceller l'enroulement du film interne contre la pénétration de l'humidité.

Parce qu'il utilise des fils conducteurs, le CBB60 est considéré comme un composant « au plomb ». Il se trouve généralement debout ou incliné dans le compartiment du condensateur d'un moteur, fixé par un support ou un clip en plastique. Cette conception est peu encombrante et a un faible coût de production, c'est pourquoi elle domine le segment des moteurs de pompe à eau, des moteurs de ventilateur et des moteurs de petits appareils.

Condensateur CBB65 : Boîtier de canette en aluminium métallique

Un condensateur CBB65, en revanche, est logé dans un bidon rond en alliage d'aluminium . Ses bornes sont des connecteurs à vis montés sur le dessus, ce qui permet des connexions de câblage sécurisées qui résistent mieux aux vibrations que de simples fils conducteurs. Le boîtier métallique offre une dissipation thermique et une protection mécanique supérieures à celles du plastique. Les dimensions typiques incluent des diamètres de 40 mm à 50 mm et des hauteurs de 70 mm à 120 mm, bien que les condensateurs à double fonctionnement (qui combinent deux valeurs de capacité dans une seule unité) puissent être plus grands.

La canette en aluminium est fermée par un évent de surpression en bas ou en haut, qui fait office de soupape de sécurité en cas de surpression interne. Cette fonctionnalité est essentielle dans les environnements de compresseurs où les températures ambiantes peuvent augmenter rapidement. Le corps métallique permet également un montage externe via une bande ou un support en acier, qui est la méthode standard de l'industrie pour l'installation de condensateurs CVC.

Comparaison des caractéristiques électriques

Les deux types de condensateurs fonctionnent sur des circuits CA, mais leurs paramètres nominaux diffèrent d'une manière qui reflète leurs cas d'utilisation prévus.

Les tensions nominales méritent une attention particulière. Le CBB65 est presque exclusivement disponible en 370 VCA et 440 VCA pour gérer les conditions de tension à l'intérieur des systèmes de compresseurs CVC, où les surtensions momentanées lors du démarrage du moteur peuvent atteindre bien au-dessus de la tension nominale du secteur. Les condensateurs CBB60 à 250 VCA seraient dangereusement sous-estimés dans ces conditions, même si la valeur de capacité correspondait.

Environnements d'application typiques

Comprendre où chaque condensateur est conçu pour fonctionner permet de comprendre pourquoi les différences physiques et électriques existent en premier lieu.

Où les condensateurs CBB60 sont utilisés

Les condensateurs CBB60 sont les condensateurs de fonctionnement et de démarrage de moteur standard pour une large gamme de moteurs à induction monophasés dans des environnements légers à moyens. Les applications courantes incluent :

• Moteurs de pompes à eau (submersibles et montés en surface, généralement de 0,37 kW à 2,2 kW)
• Ventilateurs de plafond et ventilateurs d'extraction
• Tambours moteurs pour lave-linge
• Petits circulateurs d'air et équipements de ventilation
• Ouvre-portes de garage
• Moteurs de pompes de piscine et de spa dans la plage de puissance inférieure

Dans ces environnements, les températures de fonctionnement ont tendance à rester inférieures à 70°C à 85°C et les charges vibratoires sont modérées. L'ambiance est généralement suffisamment contrôlée pour qu'un boîtier en plastique offre une protection adéquate contre l'humidité et les chocs mécaniques.

Où les condensateurs CBB65 sont utilisés

Les condensateurs CBB65 sont spécialement conçus pour répondre aux exigences des moteurs de compresseurs de CVC et de réfrigération. Leurs principaux environnements d’application comprennent :

• Unités de compresseur de climatisation centrale (systèmes split, unités groupées)
• Compresseurs de pompes à chaleur
• Compresseurs de réfrigération commerciale
• Unités de condensation refroidies par air
• Moteurs de ventilateur de condenseur dans les unités CVC extérieures

Dans une armoire de compresseur CVC extérieure par une chaude journée d'été, les températures internes peuvent atteindre 55°C à 70°C ambiant la surface du moteur du compresseur ajoutant davantage de chaleur localisée. Le condensateur monté à côté de ce moteur doit survivre de manière fiable 85°C à 105°C température de fonctionnement continue : une spécification pour laquelle le CBB65 est conçu, mais la plupart des unités CBB60 standard ne le sont pas.

Performance thermique et dissipation thermique

La gestion thermique est l'une des différences les plus significatives techniquement entre ces deux familles de condensateurs, et elle explique directement le choix des matériaux.

Les condensateurs à film polypropylène génèrent de la chaleur en interne en raison des pertes diélectriques, en particulier sous courant alternatif continu. Dans une application de fonctionnement du moteur, le condensateur est alimenté à tout moment pendant que le moteur tourne. Il ne s'agit pas d'un bref composant d'impulsion de démarrage mais d'un élément actif en permanence dans le circuit de fonctionnement. Toute chaleur qui n'est pas dissipée efficacement s'accumule à l'intérieur du corps du condensateur et accélère la dégradation diélectrique.

L'aluminium a une conductivité thermique d'environ 205 W/(m·K) , tandis que les plastiques techniques typiques utilisés dans les boîtiers CBB60 vont de 0,1 à 0,5 W/(m·K). Cela signifie que le boîtier métallique d'un condensateur CBB65 dissipe la chaleur environ 400 à 2 000 fois plus efficacement à travers ses parois que le boîtier en plastique d'un CBB60. En termes pratiques, la température centrale du CBB65 sous charge reste nettement inférieure à celle d'un CBB60 sous la même contrainte électrique, prolongeant directement la durée de vie et réduisant le risque de défaillance thermique.

C'est pourquoi les condensateurs CBB65 peuvent être évalués pour une température de fonctionnement maximale de 105 °C dans les versions de haute qualité : le boîtier métallique maintient la température du film interne à un niveau permettant de survivre, même lorsque l'environnement externe est extrême. Un condensateur CBB60 installé dans une armoire de compresseur extérieure évaluée à seulement 85 °C peut techniquement survivre à température ambiante, mais sa durée de vie sera considérablement réduite lorsque les températures ambiantes le pousseront continuellement vers son plafond tout au long des mois d'été.

Caractéristiques de sécurité et modes de défaillance

La philosophie de conception de sécurité des condensateurs CBB60 et CBB65 diffère sensiblement, reflétant là encore leurs environnements de déploiement respectifs.

Film auto-cicatrisant dans les deux types

Les condensateurs CBB60 et CBB65 utilisent un film de polypropylène métallisé doté de propriétés d'auto-guérison. Lorsqu'une panne diélectrique localisée se produit (une perforation microscopique dans le film), la fine électrode métallique située à cet endroit s'évapore instantanément en raison de l'énergie de décharge, éliminant le défaut et rétablissant l'isolation. Ce mécanisme permet au condensateur de survivre à des milliers de défauts mineurs au cours de sa durée de vie sans panne catastrophique. La caractéristique d'auto-réparation est une force commune à tous les condensateurs à film de la série CBB.

Évent de décompression dans le CBB65

Les condensateurs CBB65 sont scellés dans une boîte en aluminium avec un évent de surpression intégré , généralement situé au fond de la boîte ou intégré au joint du couvercle. Si des gaz internes s'accumulent en raison d'une surtension prolongée ou d'une dégradation thermique, cet évent s'ouvre de manière contrôlée, relâchant la pression et empêchant la canette de se rompre violemment. Le résultat est un mode « panne ouverte » relativement sûr plutôt qu'un mode explosif.

Les condensateurs à boîtier en plastique CBB60 n'ont pas cet évent. En cas de surcharge importante, un CBB60 peut gonfler, fissurer son boîtier ou, dans le pire des cas, se rompre avec une force plus abrupte, en particulier si la résine de remplissage est insuffisante ou vieillie. Il s'agit d'un mode de défaillance connu dans les cavités du moteur de pompe mal ventilées où le remplacement du condensateur est retardé au-delà de sa durée de vie pratique et sûre.

Résistance de décharge

De nombreux condensateurs CBB65, en particulier ceux vendus sur les marchés CVC nord-américains, incluent un résistance de purge (généralement 10 kΩ à 20 kΩ) câblé entre les bornes pour décharger la tension résiduelle après la mise hors tension de l'unité. Il s'agit d'une fonction de sécurité essentielle pour les techniciens de service qui peuvent manipuler le condensateur peu de temps après la mise hors tension du système. La charge résiduelle sur un condensateur 440 VAC de 40 µF peut être mortelle si elle n'est pas déchargée. Les condensateurs CBB60 peuvent inclure ou non cette résistance selon le fabricant et la qualité.

Condensateurs à double fonctionnement : une fonctionnalité spécifique au CBB65

Une catégorie de produits importante qui existe au sein de la famille CBB65 mais qui n'a pas de véritable équivalent dans la famille CBB60 est la condensateur à double fonctionnement (parfois appelé « double condensateur » ou « condensateur ovale » sur les marchés nord-américains).

Un condensateur CBB65 à double fonctionnement contient deux éléments de condensateur indépendants dans un seul boîtier en aluminium, partageant une borne commune. Les trois terminaux sont généralement étiquetés HERM (compresseur hermétique), FAN (moteur de ventilateur du condenseur) et COM (commun) . Cela consolide ce qui serait autrement deux condensateurs distincts en une seule unité, économisant ainsi de l'espace et des coûts dans les équipements CVC.

Les configurations courantes de condensateurs à double fonctionnement incluent des valeurs telles que :

• 35 µF 5 µF / 440 VAC (système split résidentiel de taille moyenne)
• 45 µF 5 µF / 440 VAC (résidentiel plus grand ou commercial léger)
• 55 µF 7,5 µF / 440 VAC (compresseur de plus grande capacité)
• 80 µF 10 µF / 370 VAC (démarrage d'un compresseur commercial intensif)

Cette double configuration n'est physiquement pratique que dans un format de boîte métallique car deux éléments de film enroulés séparés nécessitent suffisamment d'espace et de gestion thermique. Un boîtier de type CBB60 à boîtier en plastique ne supporterait pas de manière fiable cette configuration dans des conditions de compresseur à haute température, ce qui est une raison supplémentaire pour laquelle la plate-forme CBB65 reste dominante dans le domaine du CVC.

Normes de certification et conformité

Les condensateurs CBB60 et CBB65 sont régis par la norme nationale chinoise GB/T 3667 , qui couvre les condensateurs des moteurs à courant alternatif. Cependant, les catégories de produits auxquelles ils appartiennent dans cette norme reflètent leurs différentes exigences. Au-delà des normes chinoises, les condensateurs vendus sur les marchés mondiaux bénéficient de certifications supplémentaires.

• Condensateurs CBB60 portent généralement le marquage CE pour les marchés européens et la certification UL/CUL pour l'Amérique du Nord lorsqu'ils sont utilisés dans le remplacement de pompes et de moteurs de ventilateur.
• Condensateurs CBB65 pour le marché nord-américain du CVC sont soumis à UL810 (Norme pour les condensateurs) et doit être conforme aux exigences répertoriées UL pour une utilisation dans les équipements CVC répertoriés. Beaucoup portent également les marquages ​​de conformité CSA et RoHS.

Lors du remplacement de condensateurs dans un équipement initialement certifié avec un type de condensateur spécifique, le remplacement d'un composant non certifié ou de catégorie différente peut techniquement annuler la certification de l'équipement et créer des problèmes de responsabilité, en particulier dans les installations commerciales soumises à une inspection régulière.

Comment lire les marquages sur chaque condensateur

Les condensateurs CBB60 et CBB65 impriment leurs principales spécifications directement sur le boîtier. Comprendre ces marquages ​​permet une sélection de remplacement précise sans approximation.

Une étiquette typique de condensateur CBB60 peut indiquer :

CBB60 — 30 µF ± 5 % — 450 VCA — 50/60 Hz — 85°C

Une étiquette typique de condensateur CBB65 peut indiquer :

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105°C — P2 (classe de résistance de décharge)

Le suffixe « A » dans le CBB65A indique généralement la présence d'une résistance de décharge interne. La valeur de double capacité (par exemple, 45,5 µF) l'identifie immédiatement comme une unité à double fonctionnement. La tension nominale de 440 VAC et la température nominale de 105 °C confirment qu'il est conçu pour le service du compresseur.

Lors du remplacement de l'un ou l'autre condensateur, correspondant les trois paramètres clés La valeur de capacité, la tension nominale et la température nominale sont essentielles. La substitution par une tension ou une température inférieure n’est jamais acceptable. Une tension ou une température plus élevée constitue un substitut électriquement sûr, bien que les dimensions physiques doivent également être vérifiées.

Espérances de durée de vie et modèles de dégradation

La durée de vie du condensateur dépend fortement de la température de fonctionnement, de la contrainte de tension et du cycle de service. Les CBB60 et CBB65 sont tous deux des types à film métallisé, qui durent généralement plus longtemps que les condensateurs électrolytiques en service dans les moteurs à courant alternatif, mais leurs durées de vie attendues diffèrent en raison de leurs conditions d'application.

Durée de vie du CBB60

Dans un service typique de moteur de pompe ou de moteur de ventilateur à des températures ambiantes modérées (inférieures à 40°C), un condensateur CBB60 de qualité peut atteindre 30 000 à 50 000 heures de fonctionnement avant qu'une dérive significative de la capacité ne se produise. Dans le cas d’un équipement à usage saisonnier (comme une pompe de piscine fonctionnant 8 heures par jour pendant une saison de 6 mois), cela se traduit par environ 10 à 17 ans de service. Cependant, dans des enceintes mal ventilées ou à proximité de sources de chaleur, ce chiffre peut chuter considérablement : certaines unités tombent en panne en 3 à 5 ans dans des boîtiers de pompe à haute température.

Durée de vie CBB65

Pour l'entretien des compresseurs CVC, un condensateur CBB65 de bonne qualité est généralement conçu pour 60 000 heures ou plus à température nominale. Cependant, les conditions réelles de service CVC sont difficiles pour les condensateurs. Les surtensions dues à des événements sur le réseau électrique public, des démarrages difficiles répétés du compresseur et un fonctionnement soutenu à des températures ambiantes supérieures à 40 °C peuvent réduire la durée de vie effective à 8 à 15 ans dans les applications résidentielles. C'est pourquoi les techniciens de service CVC dans les climats chauds recommandent souvent le remplacement proactif des condensateurs tous les 7 à 10 ans, avant même qu'une panne visible ne se produise.

La dérive de capacité est le mode de dégradation le plus courant dans les deux types. Un condensateur qui a perdu plus de 10 % de sa capacité nominale peut amener le moteur à consommer un courant plus élevé, à chauffer plus et à réduire son efficacité, même s'il n'est pas complètement tombé en panne. La mesure de la capacité avec un capacimètre lors de la maintenance de routine peut détecter ce phénomène avant qu'il ne provoque une panne du compresseur.

Interchangeabilité : peut-on remplacer l’un par l’autre ?

Il s’agit de l’une des questions les plus pratiques qui se posent dans les scénarios de maintenance sur site et de remplacement.

En bref : le CBB65 peut remplacer le CBB60 dans la plupart des applications, mais le CBB60 ne devrait pas remplacer le CBB65 dans les applications de compresseurs.

Si vous avez besoin de remplacer le condensateur CBB60 d'un moteur de pompe et qu'une unité CBB65 avec une capacité correspondante et une tension nominale plus élevée est disponible, elle fonctionnera électriquement et peut en fait surpasser l'original en termes de longévité en raison de ses meilleures caractéristiques thermiques. Vous devrez résoudre la différence de type de terminal (borne à vis ou câble) avec des connecteurs appropriés.

Aller dans l’autre sens – installer un condensateur CBB60 dans une application de compresseur CVC – n’est pas conseillé pour plusieurs raisons :

• La température nominale du CBB60 (souvent 85 °C) peut s'avérer insuffisante pour des conditions ambiantes soutenues du compresseur.
• La tension nominale (250 VCA commun sur le CBB60) est incompatible avec un service de compresseur de 370 à 440 VCA.
• Les câbles ne sont pas adaptés à l'environnement vibratoire d'un compresseur sans serre-câble supplémentaire.
• L'absence d'évent de décompression signifie un mode de défaillance plus dangereux en cas de contrainte thermique.
• L'absence d'une configuration à double fonctionnement signifie que deux unités distinctes seraient nécessaires là où une unité à double fonctionnement CBB65 sert généralement.

Considérations relatives au prix et à la disponibilité

Du point de vue de l'approvisionnement commercial, les condensateurs CBB60 et CBB65 occupent différents niveaux de marché.

Les condensateurs CBB60 sont des composants de base en grande quantité. Une norme 20 µF / 450 VCA CBB60 d'un fabricant de niveau intermédiaire coûte environ 0,80 $ à 2,50 $ par unité en commandes de volume. Ils sont largement disponibles auprès des distributeurs de produits électroniques, des fournisseurs de pièces d'appareils électroménagers et des marchés en ligne du monde entier.

Les condensateurs CBB65, en particulier les types à double fonctionnement pour une utilisation CVC, coûtent plus cher en raison de leur construction plus complexe et de leurs matériaux de qualité supérieure. Un 45 5 µF / 440 VAC CBB65 à double fonctionnement coûte généralement 4$ à 15$ l'unité au détail, les unités de marque des principaux fournisseurs OEM de CVC atteignant parfois 20 à 30 dollars. Les condensateurs CBB65 contrefaits et de qualité inférieure constituent un problème documenté sur le marché des pièces de rechange CVC : des unités dotées de boîtes en aluminium mais d'une construction interne inadéquate ont provoqué des pannes de compresseur en dérivant rapidement hors des tolérances ou en tombant en panne prématurément sous l'effet de la chaleur. Il est recommandé d'acheter auprès de distributeurs réputés et de vérifier les marques de liste UL.
