Puis-je remplacer le CBB60 par le CBB65 ?

Puis-je remplacer le CBB60 par le CBB65 ? La réponse directe

La réponse courte est : dans la plupart des cas, non : vous ne devez pas remplacer directement un Condensateur CBB60 avec un CBB65 sans vérifier soigneusement les spécifications de votre application. Bien que les deux soient des condensateurs de fonctionnement de moteur à courant alternatif qui partagent la même fonction de base consistant à améliorer l'efficacité du moteur et le facteur de puissance, ils diffèrent considérablement par leur construction physique, la conception du boîtier, la tension nominale et les environnements d'installation prévus. L'échange de l'un contre l'autre sans comprendre ces différences peut entraîner un dysfonctionnement de l'équipement, une panne prématurée du condensateur ou même un risque pour la sécurité.

Cela dit, il existe des scénarios spécifiques dans lesquels un CBB65 peut être utilisé comme substitut fonctionnel d'un CBB60, à condition que la valeur de capacité, la tension nominale et la configuration des bornes soient compatibles. Cet article passe en revue tout ce que vous devez savoir avant d’effectuer cet échange.

Qu'est-ce qu'un condensateur CBB60 ?

Un Condensateur CBB60 est un condensateur cylindrique de type film pour moteur à courant alternatif logé dans un boîtier en plastique. Il est fabriqué conformément à la norme nationale chinoise GB/T 3667 et est largement utilisé dans les moteurs à induction monophasés pour des applications telles que les pompes à eau, les machines à laver, les outils électriques et les petits compresseurs. Le préfixe « CBB » indique qu'il s'agit d'un condensateur à film en polypropylène métallisé, tandis que « 60 » fait référence à la série de produits spécifique conçue pour le fonctionnement des moteurs.

Les principales caractéristiques du CBB60 incluent :

• Forme cylindrique avec une coque extérieure en plastique (généralement en polypropylène)
• Plage de capacité commune : 1 µF à 100 µF
• Tension nominale : généralement 250 VCUn ou 450 VCA
• Plage de température de fonctionnement : -40°C à 70°C (standard)
• Connexions de câbles ou de cosses à fourche
• Nonnnn spécifiquement conçu pour les environnements extérieurs ou immergés dans l'huile

Le CBB60 est l'un des condensateurs de moteur les plus couramment utilisés dans le monde, en particulier dans les moteurs de pompe et les petits appareils électroménagers. Son boîtier en plastique le rend léger et économique, mais il limite également sa résistance à l'humidité, à l'huile et aux températures ambiantes élevées par rapport à ses homologues à boîtier métallique.

Qu'est-ce qu'un Condensateur CBB65 ?

Un Condensateur CBB65 est également un condensateur de fonctionnement pour moteur à courant alternatif à film de polypropylène métallisé, mais il comporte un boîtier rond en aluminium (métal) au lieu d'une coque en plastique. Cette conception le rend nettement plus robuste et adapté aux environnements difficiles. Le CBB65 est le type de condensateur standard utilisé dans compresseurs de climatisation, systèmes CVC et équipements de réfrigération — les applications où la température ambiante, l'humidité et les niveaux de vibrations sont beaucoup plus élevés que dans les applications de moteurs domestiques typiques.

Les principales caractéristiques du CBB65 incluent :

• Boîtier métallique rond en aluminium (rempli d'huile ou film sec)
• Plage de capacité commune : 5 µF à 60 µF Configurations (simples) ou doubles
• Tension nominale : généralement 370VAC ou 440VAC
• Température de fonctionnement : jusqu'à 85°C ou 105°C en versions haute température
• Bornes à fourche (à connexion rapide) en haut
• Conçu pour un service continu dans des environnements fermés ou à haute température

Le boîtier en aluminium du CBB65 offre également une meilleure auto-guérison et une meilleure dissipation de la chaleur par rapport au CBB60 sous boîtier en plastique. Cela en fait le choix privilégié partout où le condensateur est monté à l'intérieur d'une unité scellée, comme un boîtier de compresseur, où les températures de fonctionnement dépassent régulièrement ce qu'un corps en plastique CBB60 peut tolérer en toute sécurité.

CBB60 vs CBB65 : comparaison des spécifications côte à côte

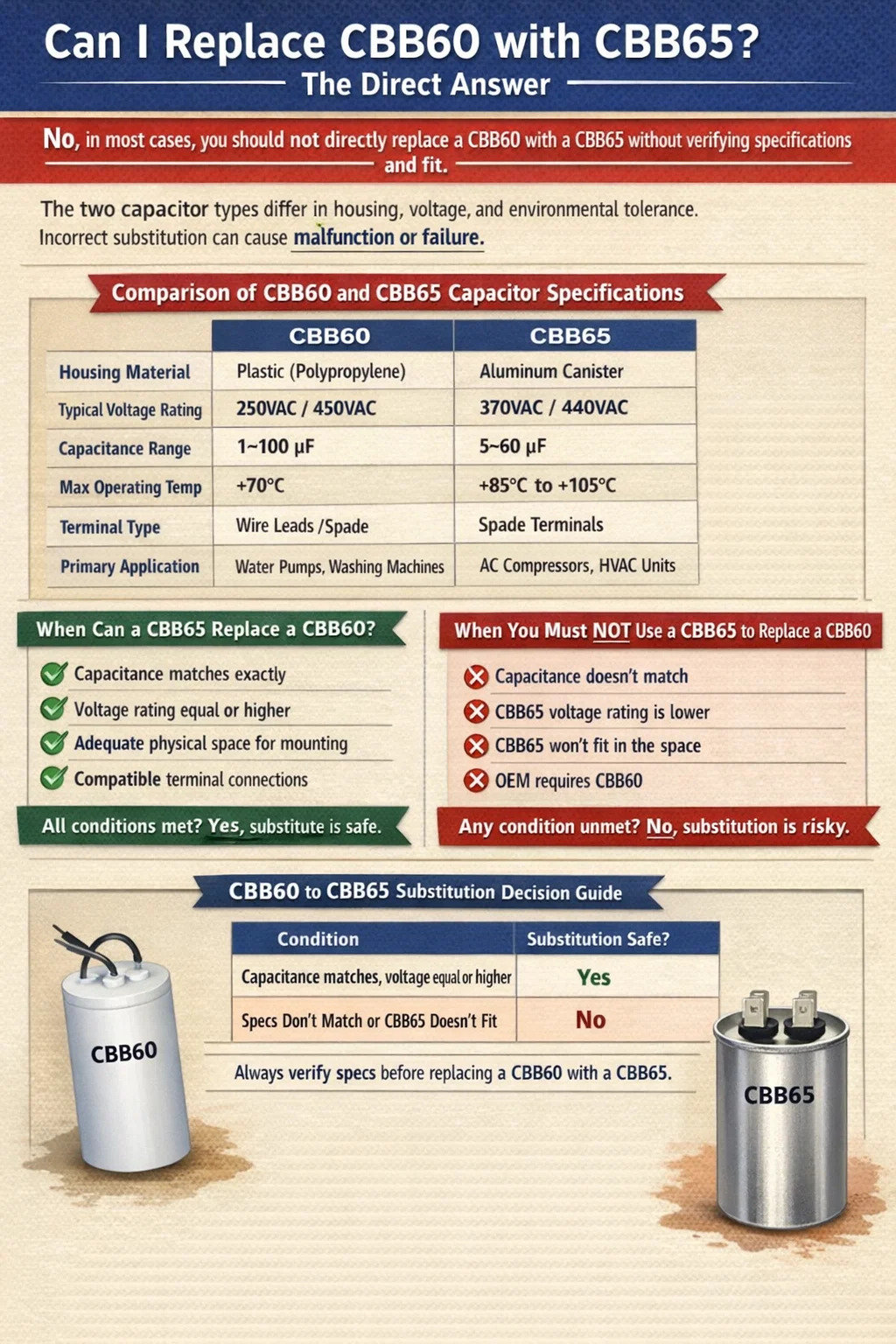

Comprendre les différences techniques entre ces deux types de condensateurs est essentiel avant de tenter toute substitution. Le tableau ci-dessous présente les principales différences de spécifications :

Principales raisons pour lesquelles les CBB60 et CBB65 ne sont pas librement interchangeables

Différents logements et dimensions physiques

La différence la plus évidente est la forme physique. Le CBB60 a un corps cylindrique haut et mince en plastique, tandis que le CBB65 a une forme de cartouche en aluminium large et trapue. Ces deux formes ne partagent pas les mêmes supports de montage ni les mêmes empreintes de boîtier. Si vous remplacez un composant dans un boîtier de moteur de pompe conçu autour du profil du CBB60, un bidon CBB65 ne rentrera physiquement pas dans le même espace sans modification. Forcer un facteur de forme incompatible dans un compartiment moteur étroit crée des contraintes mécaniques et des dommages potentiels aux composants environnants.

Les différences de tension nominale peuvent provoquer une panne

Les condensateurs CBB60 entrent généralement 250 VCA et 450 VCA versions, tandis que les unités CBB65 sont généralement évaluées à 370VAC ou 440VAC . Si vous utilisez un CBB60 de 250 V CA dans un circuit moteur de 220 V et que vous essayez de le remplacer par un CBB65 de 370 V CA, l'inadéquation de la tension nominale allant dans l'autre sens (en utilisant un CBB60 de qualité inférieure dans un circuit nécessitant une pièce nominale de 370 V CA) entraînera une panne diélectrique prématurée, un renflement et une éventuelle défaillance du condensateur, parfois avec des conséquences violentes. Toujours égaler ou dépasser la tension nominale d'origine lors du remplacement des condensateurs.

La tolérance à la température est une préoccupation réelle

Un standard CBB60 capacitor is rated to operate at a maximum of 70°C . C'est parfaitement bien pour un moteur de pompe dans un environnement bien ventilé. Cependant, si vous essayez d'utiliser un CBB60 à l'intérieur d'un compresseur de climatisation (qui est l'environnement natif du CBB65), les températures ambiantes à proximité du compresseur peuvent régulièrement atteindre ou dépasser 80 à 90°C. Dans ces conditions, le boîtier en plastique du CBB60 se ramollira, le film interne pourra se dégrader plus rapidement et la durée de vie des composants diminuera considérablement. Le boîtier en aluminium du CBB65 et le matériau diélectrique de qualité supérieure sont spécialement conçus pour gérer cette exposition continue à la chaleur.

Compatibilité des bornes et du câblage

Les condensateurs CBB60 utilisent souvent des fils conducteurs – des fils nus ou isolés sortant de la base ou du haut – tandis que les condensateurs CBB65 utilisent universellement des cosses à fourche (drapeau) en haut de la cartouche. Si le faisceau de câbles existant dans votre moteur est doté de connecteurs fil-fil conçus pour un CBB60, la connexion aux cosses à fourche d'un CBB65 nécessite des connecteurs supplémentaires ou un recâblage. Dans les contextes de réparation professionnelle, cela est gérable, mais dans un scénario de remplacement rapide sur site, des bornes mal adaptées créent des connexions desserrées qui peuvent créer des arcs électriques, surchauffer ou provoquer des pannes intermittentes.

Quand un CBB65 peut-il remplacer un CBB60 ?

Malgré les différences décrites ci-dessus, il existe des circonstances légitimes dans lesquelles un CBB65 peut remplacer en toute sécurité un CBB60. Ces conditions doivent toutes être remplies simultanément :

• Valeur de capacité correspondante : La valeur nominale µF du CBB65 doit être la même que celle du CBB60 à remplacer. Un moteur spécifié pour un condensateur de fonctionnement de 20 µF ne peut pas fonctionner en toute sécurité sur une unité de 25 µF ou 15 µF sans réingénierie du circuit moteur.
• Tension nominale égale ou supérieure : Si le CBB60 d'origine était évalué à 450 VCA, vous devez utiliser un CBB65 qui est également évalué à 450 VCA ou plus. Vous ne pouvez pas utiliser un CBB65 370VAC pour remplacer un CBB60 450VAC.
• Espace physique et locaux de montage : Il doit y avoir suffisamment d'espace dans le boîtier du moteur pour le profil plus large et plus court de la cartouche CBB65, et des supports ou du matériel appropriés doivent être disponibles pour la fixer correctement.
• Compatibilité bornes ou câblage adaptable : Des cosses ou des adaptateurs doivent être disponibles pour connecter le CBB65 aux fils existants du circuit moteur.
• Uncceptable frequency rating: Les deux types sont conçus pour les systèmes 50/60 Hz. Confirmez que la fréquence du moteur correspond aux spécifications du condensateur.

Si les cinq conditions ci-dessus sont remplies, un CBB65 est électriquement compatible avec une application CBB60. En fait, le CBB65 étant doté d'un boîtier plus robuste et d'une tolérance thermique plus élevée, il peut être considéré comme un mise à niveau en termes de durabilité — en particulier si le moteur fonctionne dans un environnement chaud ou humide. Certains techniciens de réparation utilisent régulièrement des unités CBB65 pour remplacer les condensateurs CBB60 dans les installations de pompes extérieures, précisément en raison de la meilleure étanchéité environnementale du corps en aluminium.

Quand vous ne devez pas utiliser un CBB65 pour remplacer un CBB60

Il existe des situations tout aussi claires dans lesquelles la substitution ne doit jamais être tentée, quelles que soient les solutions de contournement disponibles :

• La valeur de capacité requise n'est pas disponible dans CBB65 : Les unités CBB65 vont généralement de 5 µF à 60 µF. Si votre application CBB60 nécessite un condensateur de 1 µF, 2 µF ou 80 µF, aucun CBB65 correspondant n'existe sur le marché pour ces valeurs.
• Les contraintes d’espace rendent la forme physique impossible : Dans les boîtiers de moteur compacts, tels que ceux des tambours de machines à laver ou des corps de pompes submersibles, il n'y a pas de place pour le diamètre plus large du CBB65.
• Le fabricant de l'équipement d'origine spécifie le CBB60 à des fins de garantie ou de certification : Le remplacement d'un composant certifié par un type non spécifié peut annuler les garanties, échouer aux inspections de sécurité ou violer les exigences de conformité des produits dans les secteurs réglementés.
• La tension nominale des unités CBB65 disponibles est inférieure à celle requise : Ne dégradez jamais la tension nominale d'un condensateur en marche. Cela garantit une défaillance prématurée et un danger possible.

Guide pratique : Comment vérifier la compatibilité avant de remplacer

Avant de remplacer un condensateur CBB60 par un CBB65, effectuez les étapes de vérification suivantes :

1. Lisez l'étiquette sur le condensateur CBB60 d'origine. Notez la capacité (en µF), la tension nominale (VAC), la fréquence (Hz) et tout marquage de classe de température.
2. Identifiez l'unité CBB65 que vous prévoyez d'utiliser. Confirmez qu'il correspond exactement à la capacité et qu'il atteint ou dépasse la tension nominale.
3. Mesurer l'espace physique disponible dans le carter moteur à l'aide d'étriers. Comparez le diamètre et la hauteur du CBB65 avec la cavité disponible.
4. Vérifiez le type de borne et le câblage. Déterminez si vous avez besoin d'adaptateurs cosse-fil et si ces adaptateurs sont conçus pour le courant et la tension du circuit.
5. Vérifiez l'environnement de fonctionnement du moteur. Si le moteur fonctionne à une température ambiante supérieure à 70 °C, la valeur thermique plus élevée du CBB65 constitue en fait un avantage. S'il fonctionne en dessous de 70°C dans un espace intérieur propre et sec, un remplacement similaire du CBB60 est préférable.
6. Testez le circuit après le remplacement. Unfter installation, use a clamp meter to verify the motor draws the expected operating current. An unusual draw could indicate a capacitance mismatch affecting motor performance.

Comprendre la défaillance du condensateur CBB60 et pourquoi le bon remplacement est important

Les condensateurs CBB60 tombent en panne pour plusieurs raisons bien documentées, et comprendre ces modes de défaillance permet de comprendre pourquoi il est si important de choisir le bon remplacement :

Vieillissement thermique

Chaque augmentation de 10 °C de la température de fonctionnement réduit environ de moitié la durée de vie d'un condensateur à film – une relation bien établie connue sous le nom d'équation d'Arrhenius appliquée au vieillissement des condensateurs. Un CBB60 évalué à 70 °C qui fonctionne en continu à 80 °C en raison de son placement dans un compartiment moteur chaud vieillira environ deux fois le taux attendu . C'est pourquoi l'utilisation d'un CBB65 (évalué à 85°C ou 105°C) dans un environnement à haute température offre une durée de vie considérablement plus longue, même si les deux unités ont des capacités et des tensions nominales identiques.

Contrainte de surtension

Les pics de tension (dus aux transitoires de commutation, aux fluctuations du secteur ou à la force électromagnétique inverse du moteur) mettent à rude épreuve le film diélectrique à l'intérieur des condensateurs CBB60 et CBB65. Un condensateur fonctionnant à 90 à 95 % de sa tension nominale a une durée de vie nettement plus courte qu'un condensateur fonctionnant à 70 à 80 % de sa tension nominale. Lors du choix d'un remplacement, la sélection d'une unité avec un tension nominale 20 à 30 % supérieure à la tension réelle du circuit est une bonne pratique d’ingénierie. Par exemple, dans un circuit 220 V, un CBB60 450 VCA ou un CBB65 440 VCA offrent tous deux une marge de sécurité saine.

Pénétration d'humidité

Le boîtier en plastique d'un CBB60 est plus perméable à l'humidité dans le temps que le boîtier en aluminium scellé du CBB65. Dans les installations de pompes extérieures, les équipements de piscine ou toute application où le moteur est exposé à l'humidité ou aux éclaboussures d'eau, le boîtier métallique du CBB65 offre une protection bien meilleure contre les pannes induites par l'humidité. C'est une raison légitime pour laquelle certains spécialistes de la réparation de pompes choisissent de passer du CBB60 au CBB65. lors de la reconstruction de moteurs pour une utilisation en extérieur, même si la spécification originale prévoyait un CBB60.

Applications courantes où cette question se pose

La question de substitution du CBB60 au CBB65 se pose le plus fréquemment dans les scénarios de réparation et de maintenance suivants :

Réparation de pompe à eau

Les condensateurs CBB60 sont la norme dans les moteurs de pompe à eau monophasés. Les condensateurs de pompe vont généralement de 8 µF à 30 µF à 450 VCA . Lorsque le CBB60 d'origine tombe en panne, les techniciens ont parfois des unités CBB65 en stock et se demandent s'ils peuvent les utiliser. Pour les pompes extérieures, un CBB65 avec des spécifications correspondantes est un substitut acceptable et souvent préférable en raison d'une meilleure étanchéité environnementale. Pour les pompes submersibles dotées de boîtiers très étanches, l'ajustement physique peut empêcher l'échange.

Condensateurs de moteur de machine à laver

Les machines à laver utilisent couramment des condensateurs CBB60 dans leurs moteurs d'entraînement à tambour, souvent dans le Plage de 6 µF à 12 µF à 450 VAC . Le boîtier du moteur d'une machine à laver est compact et n'est pas conçu pour le facteur de forme CBB65. La forme physique est généralement le principal obstacle ici, ce qui fait d'un remplacement à l'identique du CBB60 le choix le plus pratique.

Unir Conditioning and HVAC Systems

C'est véritablement le territoire d'origine du CBB65. Les compresseurs de climatisation et les moteurs de ventilateur utilisent presque exclusivement des condensateurs CBB65. Si quelqu'un demande s'il peut utiliser un CBB60 pour remplacer un CBB65 défectueux dans une unité de climatisation - l'inverse de la question principale - la réponse est un non catégorique dans la plupart des conditions, car le CBB60 ne survivra pas aux conditions thermiques et environnementales à l'intérieur d'un compresseur pendant une durée de vie significative.

Outils électriques et petites machines

Certains outils électriques plus gros équipés de moteurs à induction monophasés, tels que les scies à table, les meuleuses d'établi et les dépoussiéreurs, utilisent des condensateurs CBB60. Ces moteurs fonctionnent généralement dans des environnements d’atelier à des températures modérées. La spécification originale du CBB60 est généralement appropriée ici, et la substitution par un CBB65 est possible si les dimensions le permettent, mais n'offre aucun avantage significatif par rapport à un remplacement du CBB60 correctement évalué.

Que se passe-t-il si vous utilisez le mauvais condensateur ?

L'utilisation d'un condensateur incompatible (qu'il s'agisse d'une mauvaise capacité, d'une mauvaise tension nominale ou d'un mauvais type) dans un circuit moteur n'entraîne pas toujours une panne immédiate. Parfois, le moteur démarre et semble fonctionner normalement, pour ensuite développer des problèmes des semaines ou des mois plus tard. Comprendre ce qui ne va pas permet de comprendre pourquoi la bonne spécification est importante :

• Mauvaise capacité (trop élevée) : Le moteur peut surchauffer en raison d'un courant de démarrage ou de fonctionnement excessif. L'isolation du bobinage se dégrade plus rapidement, réduisant ainsi la durée de vie du moteur. Le courant de fonctionnement mesuré sera généralement supérieur aux spécifications de la plaque signalétique.
• Mauvaise capacité (trop faible) : Le moteur peut ne pas parvenir à développer son couple complet, fonctionner avec un rendement réduit, avoir du mal à démarrer sous charge ou produire des vibrations et un bruit excessifs.
• Condensateur à sous-tension : Le film diélectrique se décompose progressivement sous l'effet d'une contrainte excessive prolongée. Le condensateur peut gonfler, fuir ou se rompre, provoquant dans certains cas un petit incendie ou libérant une fumée âcre du boîtier en plastique.
• Mauvaise température nominale : Le condensateur vieillit plus vite et perd de sa capacité avec le temps. À mesure que sa capacité effective diminue par rapport à sa valeur nominale, les performances du moteur se dégradent progressivement jusqu'à ce que le condensateur tombe complètement en panne.

Un failed or wrong-spec capacitor can also damage the motor windings themselves , transformant ce qui aurait été un simple remplacement de condensateur de 5 à 20 dollars en un rembobinage de moteur de 100 à 500 dollars ou un remplacement complet du moteur. C'est pourquoi il vaut toujours la peine de consacrer quelques minutes supplémentaires à vérifier la compatibilité des spécifications avant l'installation.

Résumé : Guide de décision de substitution CBB60 vs CBB65

Utilisez le guide de décision suivant pour déterminer si le remplacement d'un CBB60 par un CBB65 est approprié dans votre situation :

L'essentiel : traitez toute substitution de condensateur comme un exercice de correspondance avec les spécifications, et non comme un raccourci. Les CBB60 et CBB65 sont des outils différents conçus pour des objectifs qui se chevauchent mais qui sont distincts. Lorsque leurs spécifications s'alignent et que l'installation physique est compatible, le CBB65 peut être un remplacement parfaitement valable – et parfois supérieur – pour un CBB60. Lorsque les spécifications divergent ou que les contraintes physiques rendent l'échange peu pratique, forcer la substitution créera des problèmes bien plus coûteux à résoudre que de trouver la bonne pièce d'origine.
