Comment connecter un condensateur CBB60 ?

La réponse directe : comment un Condensateur CBB60 Se connecte

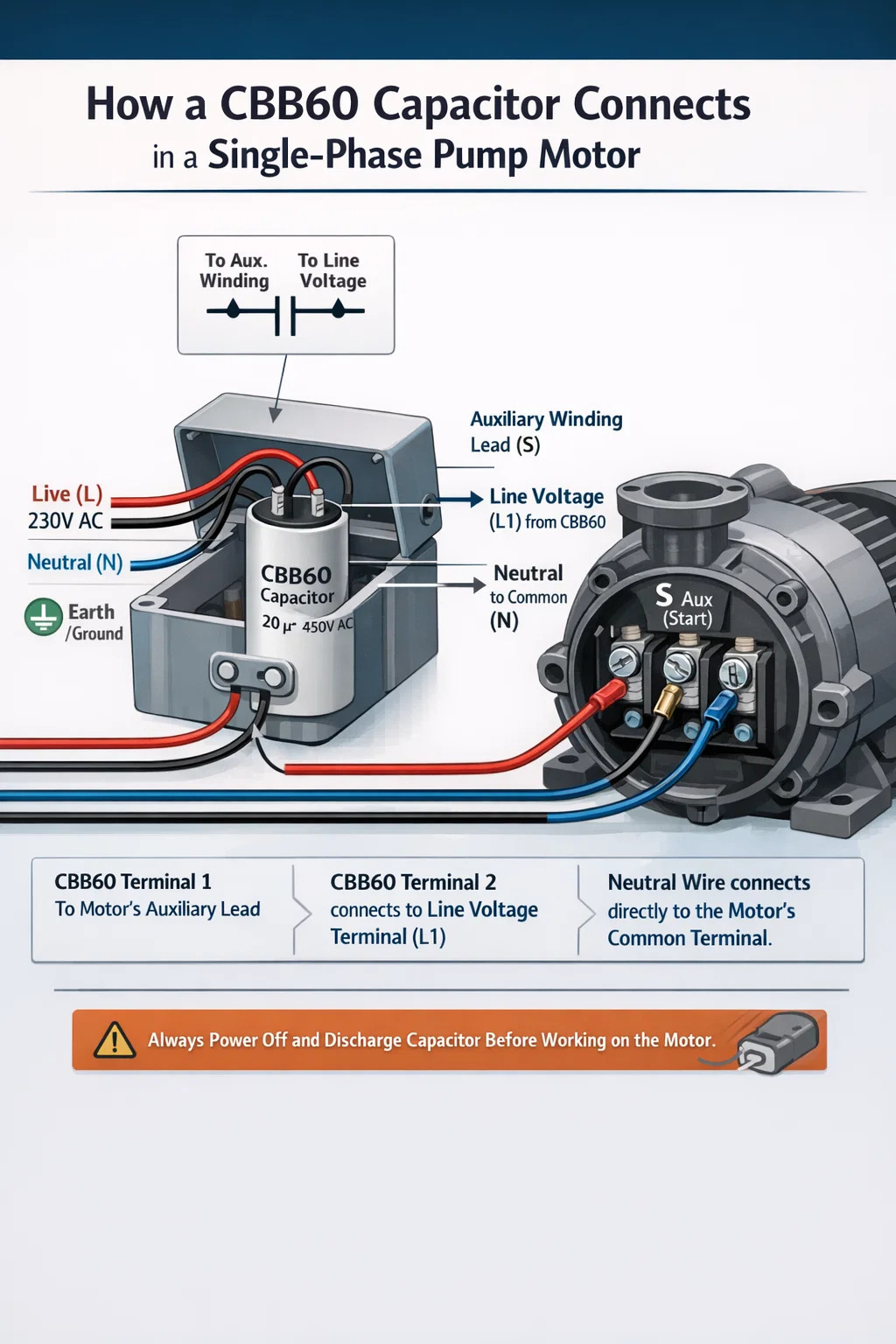

Un condensateur CBB60 se connecte en parallèle aux bornes de l'enroulement auxiliaire (de fonctionnement) du moteur, et non en série avec la ligne d'alimentation principale. Ses deux bornes sont non polarisées, il n'y a donc aucun côté positif ou négatif à craindre. Une borne va au fil de l'enroulement auxiliaire du moteur et l'autre se connecte à la borne de tension de ligne (le même point qui alimente l'enroulement principal). Cela crée le déphasage dont le moteur a besoin pour générer du couple et fonctionner efficacement.

Pour le scénario le plus courant (un moteur de pompe monophasé avec un boîtier de condensateur externe), le fil sous tension entrant et le fil auxiliaire du moteur atterrissent tous deux sur le CBB60, tandis que le neutre se connecte directement à la borne commune du moteur. Le moteur fonctionne parce que le courant traversant le condensateur dépasse la tension d'alimentation d'environ 90 degrés, produisant le champ magnétique rotatif qu'une alimentation monophasée ne peut pas créer à elle seule.

Avant de toucher un câblage, coupez le disjoncteur, confirmez l'absence de tension aux bornes du moteur avec un multimètre et déchargez le condensateur à travers une résistance de 20 000 ohms. Un CBB60 chargé évalué à 450 VAC peut maintenir une tension mortelle pendant des heures après la coupure de courant.

Pourquoi le condensateur CBB60 existe dans le circuit

Les moteurs AC monophasés ne peuvent pas démarrer automatiquement. Une alimentation monophasée produit un champ magnétique pulsé qui inverse la direction 100 ou 120 fois par seconde (en fonction de la fréquence du réseau de 50 Hz ou 60 Hz) mais n'a pas de rotation inhérente. Pour faire tourner le rotor, le moteur a besoin de deux champs magnétiques déplacés dans l’espace et dans le temps, simulant efficacement une alimentation biphasée.

Le condensateur de fonctionnement CBB60 fournit le décalage temporel. Étant donné que le courant traversant un condensateur entraîne la tension à ses bornes d'environ 90 degrés, le courant dans l'enroulement auxiliaire est déphasé par rapport au courant dans l'enroulement principal. Ces deux courants décalés créent deux champs magnétiques spatialement séparés qui produisent ensemble un effet de rotation, mettant le rotor en mouvement et le maintenant tout au long du fonctionnement.

Contrairement à un condensateur de démarrage – qui est coupé du circuit par un interrupteur centrifuge une fois que le moteur atteint environ 75 % de sa vitesse nominale – le CBB60 reste connecté en permanence pendant le fonctionnement. C'est pourquoi il utilise une construction en film de polypropylène métallisé plutôt qu'une chimie électrolytique : il doit tolérer une tension alternative continue sans se dégrader. Valeurs nominales CBB60 communes pour la portée des moteurs de pompe 6 µF à 100 µF , avec des tensions nominales de 250 VAC ou 450 VAC.

Outils et matériel à rassembler avant de commencer

Avoir le bon équipement à portée de main avant de commencer évite toute improvisation en cours de travail qui conduit à des raccourcis dangereux.

• Multimètre numérique avec fonctions de mesure de tension alternative et de capacité (µF)
• Résistance de décharge : 20 000 ohms (20 kΩ) évalués à 5 W ou plus , avec câbles isolés
• Tournevis isolés (à tête plate et Phillips)
• Pince à dénuder et outil de sertissage à cliquet
• Connecteurs à cosse dimensionnés pour s'adapter aux bornes CBB60 (généralement cosse femelle de 6,3 mm)
• Ruban électrique ou gaine adhésive thermorétractable
• Pince ampèremétrique (pour la vérification du courant après l'installation)
• Le schéma de câblage du moteur — imprimé sur l'étiquette de la plaque signalétique, à l'intérieur du cache-bornes ou dans la documentation du moteur
• Chaussures à semelles en caoutchouc et gants isolés résistant à la tension
• Dispositif de verrouillage/étiquetage du disjoncteur si vous travaillez dans un environnement partagé ou commercial

Photographiez le câblage existant sous au moins deux angles avant de retirer quoi que ce soit. Dans des boîtes de jonction bondées ou des boîtiers de condensateurs externes, cette photo vaut bien plus que d’essayer de reconstruire le câblage de mémoire.

Procédure de connexion étape par étape pour un moteur de pompe

Cette procédure couvre l'installation la plus courante du CBB60 : une pompe à eau monophasée ou un moteur de pompe de piscine, soit avec un boîtier de condensateur externe, soit avec le condensateur directement à l'intérieur de la boîte à bornes du moteur. La même logique s’applique aux compresseurs d’air, aux machines à laver et aux moteurs de ventilateurs CVC.

Étape 1 - Coupez l'alimentation et confirmez la tension nulle

Coupez le disjoncteur alimentant le moteur. Appliquez un dispositif de verrouillage si disponible. Réglez le multimètre sur la tension alternative et sondez les bornes d'entrée du moteur. La lecture doit être 0 V avant de continuer. Ne comptez pas sur un interrupteur ou une minuterie en position d'arrêt - vérifiez directement avec le compteur.

Étape 2 - Décharger le condensateur existant

Tenez la résistance de décharge par son corps isolé. Touchez simultanément un fil à chacune des bornes du condensateur et maintenez-le enfoncé pendant au moins 5 secondes. Sondez ensuite les bornes avec le multimètre réglé sur la tension continue – confirmez que la lecture est égale ou proche de 0 V avant de retirer des fils ou de toucher directement les bornes.

Étape 3 — Documentez le câblage existant

Prenez des photos claires. Si les couleurs des fils sont ambiguës ou si plusieurs fils partagent une borne, appliquez de petites étiquettes de ruban de masquage sur chaque fil avant de retirer quoi que ce soit. Notez quels fils ont été connectés à chaque borne de condensateur et où vont les autres extrémités de ces fils dans le circuit.

Étape 4 - Retirez l'ancien condensateur

Retirez les cosses des bornes du condensateur. S'ils sont corrodés et résistent au retrait, utilisez des pinces isolées pour saisir le corps du connecteur – ne tirez jamais par le fil lui-même, car cela pourrait casser le sertissage. Dévissez ou déclipsez le support de montage et retirez l'ancien condensateur. Mettez-le de côté; ne court-circuitez pas ses bornes et ne le placez pas en vrac dans une boîte à outils en métal.

Étape 5 - Identifiez les bornes du moteur

Localisez le bornier du moteur et faites correspondre les étiquettes au schéma de câblage. Pour un moteur à trois fils (configuration la plus courante), les bornes sont :

• Commun (C) : Connexion partagée entre les enroulements principaux et auxiliaires ; se connecte au neutre
• Principal (M ou R) : Extrémité libre du bobinage principal ; se connecte à la tension secteur
• Démarrer/Exécuter (S) : Extrémité libre de l'enroulement auxiliaire ; se connecte à une borne du CBB60

Si les étiquettes des bornes sont manquantes ou illisibles, identifiez-les par mesure de résistance. Mesurez la résistance entre les trois paires de fils. La paire avec le la plus haute résistance est M – S (les deux enroulements en série). La paire avec la résistance la plus faible est C – M (enroulement principal seul, fil plus lourd). La résistance intermédiaire est C–S (enroulement auxiliaire seul). Le fil commun aux deux lectures les plus basses est C.

Étape 6 — Établissez les connexions CBB60

Le raccordement standard pour un moteur monophasé fonctionnant par condensateur :

• CBB60 Borne 1 → Borne du bobinage auxiliaire du moteur (S ou Z1)
• CBB60 Borne 2 → Borne de tension de ligne (L1, même borne qui alimente l'enroulement principal)
• Neutre (N) → Borne commune (C) du moteur directement, pas via le condensateur

Sertissez les cosses neuves sur les extrémités des fils si les anciennes sont corrodées ou déformées. Poussez chaque cosse à fond sur sa borne de condensateur jusqu'à ce qu'elle s'enclenche avec un clic ou une résistance ferme. Un connecteur qui peut être retiré avec une légère pression du doigt n'est pas correctement mis en place.

Étape 7 - Montez le condensateur en toute sécurité

Fixez le CBB60 dans son support ou sa sangle afin qu'il ne puisse pas vibrer librement. Les vibrations du moteur transmises à un condensateur non pris en charge fatiguent les connexions internes au fil du temps, produisant finalement une défaillance en circuit ouvert. Assurez-vous que le corps du condensateur n'entre pas en contact avec des surfaces chaudes du moteur, des bords métalliques tranchants ou des pièces mobiles telles que des pales de ventilateur ou des entraînements par courroie.

Étape 8 - Restaurer l'alimentation et tester le fonctionnement

Remplacez le cache-bornes ou fermez le boîtier du condensateur. Rétablissez l’alimentation au disjoncteur et observez le démarrage du moteur. Il devrait atteindre sa pleine vitesse en 1 à 3 secondes sans hésitation, bourdonnement ou tentatives répétées. Pour une pompe, l’écoulement de l’eau doit commencer rapidement. Si le moteur bourdonne sans tourner, coupez immédiatement l'alimentation : il consomme du courant de rotor bloqué (généralement 5 à 7 fois le courant de fonctionnement normal) et surchauffera et endommagera les enroulements dans les 20 à 30 secondes.

Câblage du CBB60 dans un boîtier de condensateur externe

De nombreux moteurs de pompe monophasés, en particulier les pompes de surface, les pompes périphériques et les boîtiers de commande de pompes submersibles, montent le CBB60 dans un boîtier séparé en plastique ou en métal plutôt que dans la boîte à bornes du moteur. Cette disposition simplifie le remplacement du condensateur et protège le composant de la chaleur du moteur.

Le boîtier externe comporte généralement quatre bornes ou deux paires de points d'entrée de fils. Le câblage à l’intérieur suit cette disposition :

• L'alimentation secteur (L) entre dans le boîtier et se connecte à une borne CBB60 et passe également au fil de l'enroulement principal du moteur.
• Le fil de l'enroulement auxiliaire du moteur se connecte à l'autre borne CBB60 à l'intérieur du boîtier
• Le neutre du secteur (N) passe directement à la borne commune du moteur sans toucher le condensateur
• La terre/terre se connecte au châssis du moteur et n'interagit pas avec le circuit du condensateur

Lorsque le coffret est un ensemble étanche ou semi-étanche vendu sous forme d'ensemble complet, le CBB60 qu'il contient est pré-câblé et l'installateur raccorde uniquement les câbles d'alimentation secteur et les fils volants du moteur aux bornes extérieures du coffret. Dans ce cas, la seule décision est de s’assurer que le CBB60 de remplacement installé à l’intérieur du boîtier correspond exactement aux spécifications d’origine.

Certains boîtiers externes acceptent une taille de condensateur physique et un espacement des bornes spécifiques. Mesurez les dimensions de l'unité d'origine - hauteur, diamètre (pour les boîtiers ronds) et espacement des bornes - avant de commander un remplacement. Un CBB60 avec des caractéristiques électriques correctes mais des dimensions physiques incorrectes peut ne pas s'adapter au support de montage même si le câblage est identique.

Configurations de connexion CBB60 sur différents types de moteurs

Les étiquettes des bornes et la disposition physique diffèrent selon les fabricants de moteurs et les applications, mais la relation de circuit sous-jacente est toujours la même : le CBB60 relie le chemin de l'enroulement auxiliaire en parallèle. Le tableau ci-dessous présente les configurations les plus courantes.

Lire le schéma de câblage du moteur pour trouver les bonnes bornes

Le schéma de câblage du moteur élimine entièrement les incertitudes. Il est imprimé sur une étiquette collée sur le carter du moteur, à l'intérieur du couvercle de la boîte à bornes ou sur une fiche technique séparée. Apprendre à extraire les deux informations dont vous avez besoin – où se trouvent les extrémités de l’enroulement auxiliaire et quelle borne transporte la tension de ligne – prend moins d’une minute une fois que vous connaissez les symboles.

Symbole du condensateur sur les schémas du moteur

Le CBB60 est représenté par deux lignes verticales parallèles de taille égale (type AC non polarisé). Une ligne du symbole se connecte au symbole de la bobine d'enroulement auxiliaire ; l'autre ligne se connecte au chemin de tension de ligne. Suivez ces deux points de connexion sur le schéma jusqu'aux étiquettes des bornes physiques sur le moteur, et ce sont vos deux points de connexion CBB60.

Systèmes d'étiquettes de terminaux par région

• CEI / Européen : Bornes de l'enroulement principal U1, U2 ; bornes d'enroulement auxiliaire Z1, Z2. Le CBB60 se connecte entre Z1 et Z2 (ou Z1 à U1 dans certaines configurations)
• Amérique du Nord : Terminaux étiquetés T1, T2, T3 ou nommés Common, Run, Start. Le CBB60 se connecte entre Run et Start (ou Start et tension de ligne)
• Moteurs de pompe chinois (la plupart des applications CBB60) : fils à code couleur plutôt que bornes étiquetées. Noir = enroulement principal, Rouge = enroulement auxiliaire, Jaune-Vert = terre. CBB60 se connecte entre le fil rouge et le fil noir (côté ligne)

Recherche de bornes sans schéma à l'aide de la mesure de résistance

Sur un moteur à trois fils sans schéma disponible, utilisez le multimètre en mode ohms pour mesurer la résistance entre les trois combinaisons de fils :

• Enregistrez les trois lectures : A–B, A–C, B–C
• La paire de résistances la plus élevée est Main-Start (les deux enroulements en série). Exemple : 23 Ω
• La paire de résistances la plus basse est Commune-Main (enroulement principal uniquement, fil plus épais). Exemple : 8 Ω
• La paire de résistances du milieu est Common-Start (enroulement auxiliaire uniquement, fil plus fin). Exemple : 15 Ω
• Le fil apparaissant dans les lectures les plus basses et les plus moyennes est le commun (C).
• CBB60 se connecte entre Start (S) et la borne de ligne (le même fil que le point d'alimentation principal)

Cette méthode fonctionne de manière fiable sur n'importe quel moteur monophasé standard alimenté par un condensateur, quels que soient l'étiquetage, l'âge ou le pays de fabrication.

Erreurs de câblage critiques et leurs conséquences

Chacune des erreurs suivantes produit un résultat prévisible et diagnosticable. Les connaître à l'avance évite les retouches, protège le moteur et évite les risques pour la sécurité.

Connexion du CBB60 en série avec la ligne électrique

Placer le condensateur entre l'alimentation secteur et l'entrée du moteur - plutôt qu'entre l'enroulement auxiliaire - limite le courant que le moteur peut consommer à travers l'impédance du condensateur. À 50 Hz, un condensateur de 25 µF a une impédance d'environ 127 ohms, ce qui, à 230 V, limite le courant à moins de 1,8 A. Un moteur de pompe typique de 750 W nécessite 3 à 4 A pour fonctionner. Le moteur ne démarrera pas ou calera sous une charge significative, et le condensateur subira une contrainte de courant en dehors de ses paramètres de conception.

Utiliser la mauvaise valeur de capacité

Les concepteurs de moteurs calculent précisément la capacité requise pour chaque configuration d'enroulement. Un CBB60 20 % en dessous de la capacité nominale réduit sensiblement le couple de démarrage et fait tourner le moteur à une température supérieure à celle spécifiée. Un condensateur 20 % au-dessus de la valeur nominale provoque un courant excessif dans l'enroulement auxiliaire, le surchauffant et dégradant l'isolation de l'enroulement plus rapidement que la normale. Faites toujours correspondre exactement la valeur µF ou restez à ± 5 % des spécifications de la plaque signalétique du moteur.

Tension sous-estimée

Un CBB60 de 250 V CA dans un système de 230 V n'a qu'une marge de tension de 9 % au-dessus de l'alimentation nominale. Des fluctuations de tension du réseau de ± 10 % sont la norme dans la plupart des pays. Lors d'un événement de haute tension, le condensateur peut voir 253 V, déjà au-dessus de sa valeur nominale. Installer un 450 VCA évalué CBB60 dans toute application 230 V pour garantir une marge adéquate contre les variations de tension normales et les pointes transitoires.

Ajustement du connecteur à fourche lâche

Un connecteur à cosse qui n'est pas complètement inséré sur la borne CBB60 introduit une résistance de contact au niveau de la jonction. Sous courant de charge, cette résistance génère de la chaleur qui oxyde les surfaces de contact, augmentant encore la résistance dans un cycle destructeur. Le résultat final est soit un comportement de démarrage intermittent du moteur, soit un connecteur grillé. Chaque pelle doit nécessiter une pression ferme de la main pour s'asseoir et ne doit pas être amovible en tirant doucement sans outil.

Sauter la décharge du condensateur

Un CBB60 évalué à 450 VAC peut conserver une charge proche de cette tension pendant des heures après la déconnexion de l'alimentation. L'énergie stockée dans un condensateur de 40 µF chargé à 400 V est de 3,2 joules, soit suffisamment pour provoquer une brûlure grave ou un événement cardiaque en cas de contact avec la poitrine. Ne touchez jamais les bornes du condensateur, ne les laissez pas entrer en contact les unes avec les autres ou ne laissez jamais les outils les relier sans avoir d'abord terminé la procédure de décharge avec la résistance et vérifié 0 V avec le multimètre.

Vérifier que la connexion du CBB60 est correcte après la mise sous tension

Trois vérifications rapides après le rétablissement de l'alimentation confirment que l'installation est électriquement correcte et que le moteur fonctionne conformément aux spécifications.

Contrôle 1 – Démarrage propre du moteur

Le moteur doit accélérer de l'arrêt à la pleine vitesse en 1 à 3 secondes sans bourdonnement, hésitation ou grincement audible. Un bourdonnement sans rotation de l'arbre signifie que le moteur est verrouillé : coupez l'alimentation dans les 5 secondes pour éviter d'endommager l'enroulement et revérifiez le câblage.

Contrôle 2 - Courant de fonctionnement conforme à la valeur nominale de la plaque signalétique

Fixez l'ampèremètre autour du fil sous tension et mesurez le courant de fonctionnement après 2 à 3 minutes de fonctionnement sous charge. La lecture doit être égale ou inférieure à l'ampérage à pleine charge (FLA) indiqué sur la plaque signalétique du moteur. Une lecture de plus de 10 % au-dessus de la plaque signalétique FLA dans des conditions de charge normales indique une inadéquation de capacité ou une erreur de câblage qui doit être étudiée avant de poursuivre le fonctionnement.

Contrôle 3 – Tension aux bornes du CBB60 pendant le fonctionnement

Avec le moteur en marche, mesurez soigneusement la tension alternative aux deux bornes du CBB60 à l'aide du multimètre réglé sur la tension alternative. Dans un moteur à condensateur correctement câblé, cette tension est généralement 1,1 à 1,5 fois la tension d'alimentation — pour une alimentation de 230 V, attendez-vous à lire 250 à 340 V aux bornes du condensateur. Ceci est normal : cela résulte de l'interaction résonante entre le condensateur et l'inductance de l'enroulement du moteur. Une lecture exactement égale ou inférieure à la tension d'alimentation peut indiquer que le condensateur n'est pas réellement dans le circuit ou qu'il est mal câblé.

Sélection du bon CBB60 de remplacement avant d'effectuer des connexions

Connecter correctement un CBB60 est simple. Connecter correctement le mauvais CBB60 produit toujours un moteur défaillant ou sous-performant. Confirmez ces paramètres sur l'unité de remplacement avant l'installation.

Pour toute application de pompe ou de compresseur 230 V, la recommandation pratique est un CBB60 évalué à la capacité correcte avec un Tension nominale de 450 V CA et température nominale de 85 °C ou plus . Cette combinaison offre une marge de tension et une marge thermique que la spécification courante de 250 VCA / 70 °C ne fournit pas, en particulier pour les installations extérieures ou à cycle de service élevé où les températures ambiantes dépassent fréquemment 40 °C autour du boîtier du moteur.
