Quelle est la durée de vie d'un condensateur CBB60 ?

Combien de temps dure un condensateur CBB60 ?

La durée de vie d'un condensateur CBB60 varie généralement de 8 à 12 ans dans des conditions de fonctionnement normales, bien que de nombreuses unités tombent en panne plus tôt (souvent dans les 5 à 7 ans) lorsqu'elles sont soumises à un stress thermique, à des pics de tension ou à des cycles de charge élevés et continus. Dans des conditions de laboratoire idéales avec une température et une tension nominale contrôlées, certains condensateurs CBB60 ont démontré une durée de vie opérationnelle supérieure à 15 ans. Cependant, les environnements d'installation réels répondent rarement à ces paramètres idéaux.

Le CBB60 est un condensateur à film polypropylène métallisé, largement utilisé dans les moteurs à courant alternatif monophasé, en particulier pour les pompes à eau, les compresseurs d'air, les machines à laver et les pompes de piscine. Son rôle est de fournir le déphasage nécessaire au démarrage et au fonctionnement efficace du moteur. Parce qu’il fonctionne en permanence sous tension alternative, sa dégradation est progressive mais inévitable.

Comprendre la durée de vie d'un condensateur CBB60 est essentiel pour la planification de la maintenance, la gestion des coûts et la prévention des pannes moteur inattendues. Un condensateur de fonctionnement défectueux n'arrête pas seulement le moteur : il peut provoquer une surchauffe et un grillage des enroulements du moteur, transformant ainsi le remplacement d'une pièce de 10 $ en une réparation de moteur de 200 $.

Quels facteurs déterminent Condensateur CBB60 Durée de vie

Aucun facteur ne contrôle à lui seul la durée de vie d'un condensateur de fonctionnement CBB60. La durée de vie est le résultat cumulé du stress thermique, de l’exposition à la tension, de l’humidité et des modes d’utilisation. Vous trouverez ci-dessous les variables les plus critiques :

Température de fonctionnement

La température est la force la plus destructrice agissant sur un condensateur CBB60. La plupart des condensateurs CBB60 sont conçus pour une température de fonctionnement maximale de 70°C , avec certaines variantes premium évaluées à 85°C voire 105°C. La règle empirique d'Arrhenius en matière de dégradation des condensateurs stipule que pour chaque augmentation de 10°C de la température de fonctionnement, la durée de vie du condensateur est environ réduite de moitié. Une unité conçue pour 12 ans à une température ambiante de 40°C ne peut durer que 6 ans dans un environnement à 50°C — et seulement 3 ans à 60°C.

Les applications de pompes extérieures dans les climats chauds sont particulièrement vulnérables. Les condensateurs montés en plein soleil ou à l'intérieur de carters de moteur mal ventilés peuvent subir des températures ambiantes de 20 à 30 °C supérieures à la température de l'air, ce qui réduit considérablement leur durée de vie utile.

Tension nominale par rapport à la tension de fonctionnement réelle

Les condensateurs CBB60 sont généralement évalués à 250 VCA ou 450 VCA . Faire fonctionner un condensateur en continu à ou près de son plafond de tension nominale accélère la dégradation du film diélectrique. Les transitoires de tension (pics provoqués par une commutation, la foudre ou l'instabilité du réseau) peuvent provoquer des décharges partielles dans les couches du film, érodant progressivement le matériau diélectrique même sans provoquer de défaillance immédiate.

L'installation d'un CBB60 de 450 V CA dans un système de 230 V offre une marge de tension significative qui prolonge considérablement la durée de vie par rapport à l'utilisation d'une unité de 250 V CA dans la même application.

Cycle de service et fréquence de démarrage

Un condensateur CBB60 utilisé dans une pompe qui démarre et s'arrête 50 fois par jour subit bien plus de contraintes qu'un condensateur fonctionnant en continu pendant 8 heures. Chaque cycle de démarrage introduit une surtension de courant d'appel et un cycle thermique. Les applications de démarrage à haute fréquence, comme les pompes de puits sous pression ou les systèmes de piscine avec minuterie, peuvent épuiser un condensateur en 3 à 5 ans , quelle que soit sa durée de vie nominale.

Humidité et exposition environnementale

La pénétration d'humidité dans le boîtier du condensateur provoque une corrosion électrochimique du film interne et des connexions des câbles. Les condensateurs CBB60 utilisés dans les environnements humides (moteurs de pompe de piscine, systèmes d'irrigation, compresseurs extérieurs) nécessitent des boîtiers IP appropriés. Sans étanchéité adéquate, l’humidité peut réduire la durée de vie de 30 à 50 % par rapport aux installations intérieures sèches.

Qualité de fabrication et tolérance de capacité

Tous les condensateurs CBB60 ne sont pas fabriqués selon les mêmes normes. Les unités économiques provenant de fournisseurs non vérifiés utilisent souvent un film diélectrique plus fin, du polypropylène de moindre pureté et une métallisation par pulvérisation finale de qualité inférieure. Ces unités peuvent commencer à montrer une dérive de capacité significative – le principal indicateur du vieillissement – ​​d’ici 2 à 3 ans. Les condensateurs CBB60 haut de gamme avec une tolérance de capacité de ± 5 % et une certification UL/TÜV maintiennent généralement des performances stables beaucoup plus longtemps que les alternatives non certifiées avec des tolérances de ± 10 % ou plus.

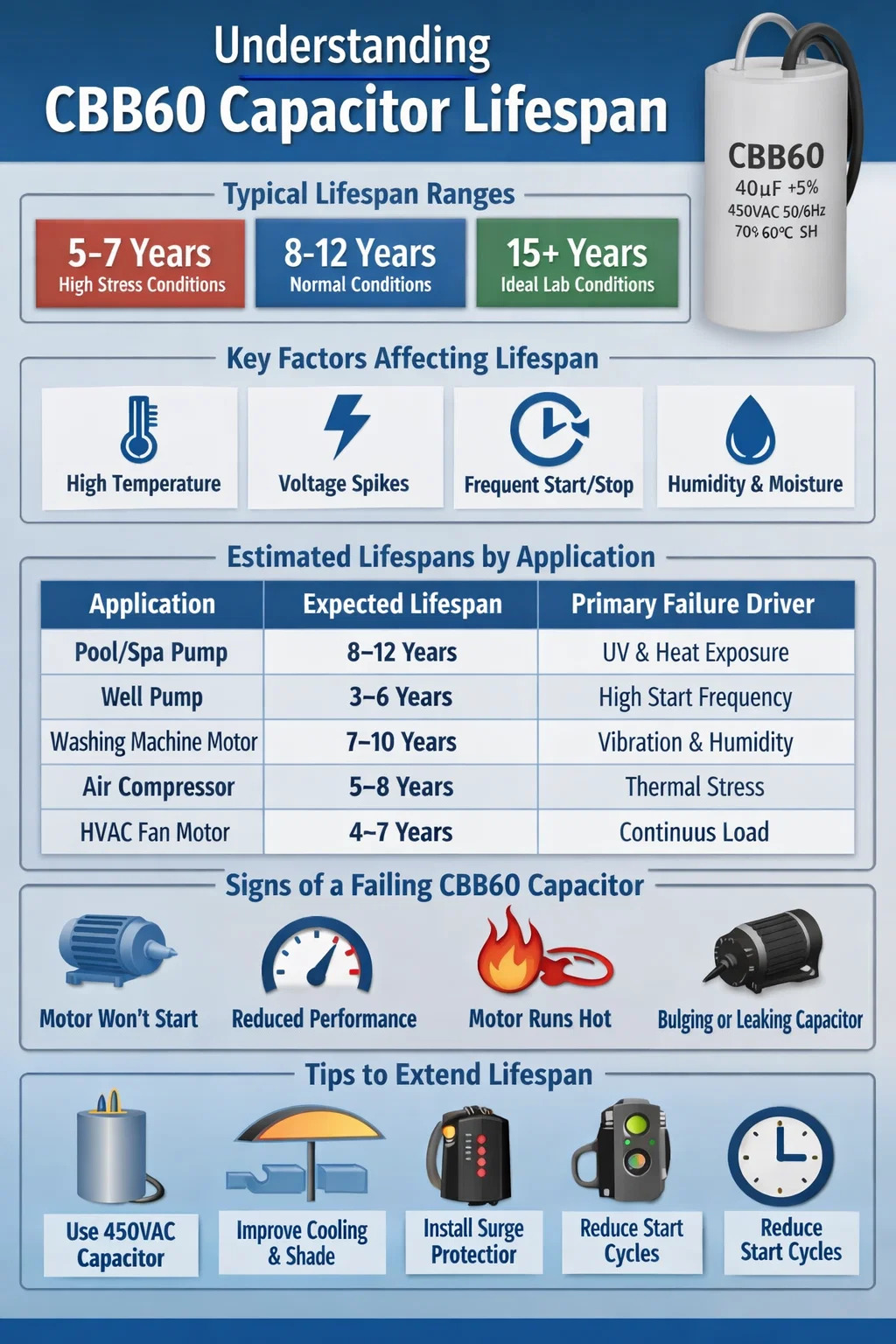

Durée de vie du condensateur CBB60 par type d'application

Différentes applications soumettent le condensateur de fonctionnement CBB60 à différents profils de contraintes. Le tableau ci-dessous résume les durées de vie réelles attendues pour les cas d'utilisation courants :

Signes indiquant qu'un condensateur CBB60 est en panne ou est déjà en panne

Étant donné qu'un condensateur de fonctionnement CBB60 se dégrade progressivement, les premiers symptômes sont faciles à ignorer. Au moment où le moteur refuse complètement de démarrer, des contraintes importantes peuvent déjà avoir été exercées sur les enroulements du moteur. La reconnaissance des signes avant-coureurs permet un remplacement proactif avant que des dommages secondaires ne surviennent.

Le moteur a du mal ou ne démarre pas

Le symptôme le plus évident. Un moteur qui bourdonne fort mais ne tourne pas, ou qui démarre seulement après plusieurs tentatives, est presque toujours confronté à un condensateur faible ou mort. Dans les applications de pompes, cela se manifeste souvent par un bourdonnement de la pompe sans débit d’eau.

Performances ou vitesse réduites du moteur

Un condensateur qui a perdu une capacité significative (par exemple, passée de 25 µF à 18 µF) peut toujours permettre au moteur de démarrer, mais avec un couple et un rendement réduits. Une pompe peut fournir une pression ou un débit sensiblement inférieur. Un compresseur d’air peut mettre plus de temps à atteindre la pression de fonctionnement. Ces baisses de performances sont souvent attribuées à l’usure mécanique alors que la véritable cause est la dégradation du condensateur.

Le moteur chauffe

Un condensateur CBB60 défaillant oblige le moteur à consommer un courant plus élevé pour compenser l'efficacité réduite du déphasage. Cet excès de courant se manifeste par une température élevée du moteur. Si un boîtier de moteur qui est normalement chaud au toucher est devenu trop chaud pour être maintenu, vérifiez le condensateur avant de supposer que les roulements ou les enroulements du moteur sont défectueux.

Dommages physiques visibles sur le condensateur

Inspectez directement le condensateur. Les principaux indicateurs visuels d’échec comprennent :

• Boîtier en plastique bombé ou déformé
• Fissures ou fentes dans le boîtier
• Décoloration ou marques de brûlure autour des bornes
• Résidu huileux ou fuite (rare dans les condensateurs à film mais possible en cas de pannes extrêmes)
• Connexions des bornes corrodées ou desserrées

N'importe lequel de ces signes physiques indique que le condensateur doit être remplacé immédiatement, que le moteur soit en marche ou non.

Mesure de capacité hors tolérance

L'épreuve définitive. À l'aide d'un multimètre numérique avec fonction de capacité ou d'un testeur de condensateur dédié, mesurez la capacité réelle et comparez-la à la valeur nominale imprimée sur l'étiquette. Un condensateur lisant plus de 10% en dessous de sa valeur nominale doit être considéré comme dégradé et remplacé. Une lecture inférieure à plus de 20 % explique presque certainement les problèmes de performances du moteur. Par exemple, un CBB60 de 30 µF affichant 22 µF a largement dépassé sa durée de vie utile.

Comment tester correctement un condensateur de fonctionnement CBB60

Tester un condensateur CBB60 est simple avec les bons outils et précautions de sécurité. Le condensateur stocke la charge et doit être déchargé en toute sécurité avant toute manipulation.

Procédure de test étape par étape

1. Coupez l'alimentation du moteur et attendez au moins 60 secondes.
2. Déchargez le condensateur en connectant brièvement une résistance de 20 000 ohms à ses bornes – ne le court-circuitez jamais directement.
3. Retirez le condensateur du circuit en débranchant ses fils.
4. Réglez votre multimètre en mode capacité (µF).
5. Connectez les sondes du compteur aux bornes du condensateur (la polarité n'a pas d'importance pour les condensateurs à film AC).
6. Lisez la valeur mesurée et comparez-la à la valeur nominale imprimée sur l'étiquette du condensateur.
7. Remplacez si la valeur mesurée est inférieure de plus de 10 % à la valeur nominale.

Pour un CBB60 de 40 µF, la plage acceptable est généralement 36µF à 44µF . Une lecture de 33µF signale une dégradation. Une lecture de 15 µF indique une défaillance quasi totale du condensateur.

Certains techniciens CVC et spécialistes des moteurs testent également la résistance série équivalente (ESR), qui augmente à mesure que le film diélectrique vieillit. Un ESR élevé, même dans une unité avec une capacité acceptable, peut toujours entraîner des problèmes de performances, bien que ce test nécessite un compteur ESR dédié plutôt qu'un multimètre standard.

Comment prolonger la durée de vie d'un condensateur CBB60

Plusieurs pratiques simples peuvent prolonger considérablement la durée de vie d'un condensateur CBB60, en reportant les coûts de remplacement et en réduisant les temps d'arrêt imprévus.

Surévaluer la tension

Pour toute application 230 V, utilisez un CBB60 de 450 V CA plutôt qu'une unité de 250 V CA. La marge de tension supplémentaire réduit considérablement les contraintes diélectriques. La différence de coût est minime – généralement de 1 à 3 dollars – tandis que le bénéfice sur la durée de vie peut être mesuré en années.

Améliorer la gestion thermique

Dans la mesure du possible, installez le moteur et le condensateur dans des endroits ombragés et aérés. L'ajout d'un simple écran d'ombrage sur un moteur de pompe extérieure peut réduire la température ambiante de 10 à 15 °C, ce qui, selon la relation d'Arrhenius, pourrait doubler la durée de vie fonctionnelle du condensateur. Assurez-vous que les enceintes du moteur disposent d’une circulation d’air adéquate et ne sont pas remplies de matériaux isolants qui emprisonnent la chaleur.

Utilisez un parasurtenseur ou une varistance

L'installation d'une varistance à oxyde métallique (MOV) ou d'un parasurtenseur sur tout le circuit en amont du moteur protège le CBB60 des transitoires de tension. Ceci est particulièrement important dans les zones où les orages sont fréquents ou où le réseau électrique est instable. Un MOV bloque les pointes de tension avant qu'elles ne puissent contraindre le film diélectrique du condensateur.

Réduisez les cycles de démarrage inutiles

Pour les systèmes de pompe de puits, l’augmentation du volume du réservoir sous pression réduit le nombre de cycles de démarrage quotidiens. Un réservoir sous pression de taille appropriée peut réduire le nombre de démarrages quotidiens de 80 à moins de 20, prolongeant ainsi considérablement la durée de vie du condensateur. Pour les pompes de piscine, exécuter des cycles uniques plus longs plutôt que plusieurs cycles courts permet d’obtenir le même avantage.

Planifier un remplacement proactif

Plutôt que d'attendre une panne, remplacez les condensateurs CBB60 selon un calendrier préventif. Pour les applications à cycle de service élevé, un remplacement tous les 5 ans est prudent. Pour les pompes à usage saisonnier, tous les 8 à 10 ans. Un condensateur CBB60 coûte généralement entre 5$ et 25$ en fonction de la capacité et de la tension nominale - une fraction du coût d'une réparation d'enroulement de moteur ou d'un remplacement complet du moteur causé par un condensateur défectueux.

Sélection d'un condensateur CBB60 de remplacement

Lors du remplacement d'un CBB60 défaillant, il est essentiel de respecter correctement les spécifications. L'utilisation d'une valeur de capacité incorrecte, même légèrement, affecte le couple de démarrage du moteur et l'efficacité de fonctionnement. L’utilisation d’une tension nominale sous-dimensionnée risque une défaillance prématurée de la nouvelle unité.

Spécifications clés à assortir

• Capacité (µF) : Doit correspondre exactement ou rester entre ±5 et 10 % de la valeur d'origine. Les valeurs courantes du CBB60 vont de 1 µF à 100 µF. Ne remplacez pas une valeur différente sans consulter les spécifications du fabricant du moteur.
• Tension nominale (VCA) : Doit être égal ou supérieur à la note initiale. La mise à niveau de 250 VCA à 450 VCA dans un système 230 V est acceptable et bénéfique.
• Fréquence : Confirmez la compatibilité 50 Hz ou 60 Hz en fonction de la fréquence de votre réseau.
• Taille physique : Le remplacement doit être physiquement adapté au support de montage du condensateur. Les condensateurs CBB60 sont disponibles dans des boîtiers ovales, ronds et rectangulaires de différentes dimensions.
• Cote de température : Pour les environnements chauds, sélectionnez une unité évaluée à 85°C ou 105°C plutôt que la température standard de 70°C.
• Attestation : Recherchez les marquages UL, CE ou TÜV comme indicateurs minimum d’assurance qualité.

Évitez la tentation d’acheter l’option disponible la moins chère. Les condensateurs CBB60 sans marque vendus à des prix extrêmement bas ont souvent des valeurs de capacité qui dérivent hors tolérance en un à deux ans, ce qui relance rapidement le cycle de défaillance. Investir dans une unité de qualité d'un fabricant reconnu, tel que Vishay, Kemet, Epcos ou Shengye, offre une meilleure fiabilité et une véritable durée de vie de 8 à 12 ans.

CBB60 par rapport aux autres types de condensateurs : comparaison de la durée de vie

Le CBB60 est un condensateur à film polypropylène métallisé. Comprendre comment il se compare à d’autres technologies permet de contextualiser ses attentes en matière de durée de vie.

La construction en film polypropylène du CBB60 lui confère un avantage significatif en termes de durée de vie par rapport aux condensateurs électrolytiques traditionnels ou en papier rempli d'huile. Sa caractéristique clé - capacité d'auto-guérison — signifie que les pannes diélectriques mineures causées par des pics de tension sont automatiquement réparées par vaporisation localisée de la fine couche métallique, permettant au condensateur de continuer à fonctionner après des événements qui détruiraient définitivement d'autres types de condensateurs.

Modes de défaillance courants des condensateurs CBB60 expliqués

Comprendre comment les condensateurs CBB60 échouent permet de prédire la fin de vie et de faire la distinction entre une dégradation progressive et une panne catastrophique soudaine.

Perte de capacité progressive

Le mode de défaillance le plus courant. Au fil des années de fonctionnement, le film de polypropylène métallisé subit une lente dégradation électrochimique. La couche de métallisation – généralement de l'aluminium ou du zinc – s'oxyde progressivement et recule des bords du film vers l'intérieur, réduisant ainsi la surface effective de la plaque et donc la capacité. Ce processus s'accélère avec la chaleur. Un CBB60 qui démarre à 25µF peut dériver jusqu'à 22µF après 5 ans et 18µF après 10 ans dans un environnement chaud.

Panne de circuit ouvert

Lorsqu'un CBB60 ne s'ouvre pas, il fournit une capacité nulle. Le moteur ne reçoit aucune assistance au déphasage et refuse généralement de démarrer ou démarre très lentement avec un bourdonnement excessif. Les défaillances ouvertes sont souvent provoquées par des ruptures de fatigue dans les connexions de câbles internes, par une corrosion des bornes ou par un épuisement complet de la réserve d'auto-guérison après de trop nombreux transitoires de tension.

Défaillance de court-circuit

Moins courant mais plus dangereux. Un CBB60 en court-circuit crée un chemin à faible résistance à travers l'alimentation CA, consommant un courant très élevé qui peut déclencher les disjoncteurs, endommager le câblage ou détruire les enroulements de démarrage du moteur en quelques secondes. Les défaillances de court-circuit dans les condensateurs à film sont le plus souvent causées par des événements de surtension catastrophiques (foudres, fortes surtensions) qui submergent le mécanisme d'auto-réparation et perforent des chemins conducteurs permanents à travers le film diélectrique.

Emballement thermique

Il s'agit d'une voie de défaillance spécifique dans laquelle la génération de chaleur interne, provoquée par l'augmentation de l'ESR à mesure que le condensateur vieillit, accélère encore la dégradation, qui à son tour génère davantage de chaleur. Cette boucle de rétroaction positive peut entraîner une progression rapide des échecs. Cela est plus courant dans les condensateurs fonctionnant déjà près de leur plafond de température nominale. L'emballement thermique produit souvent le gonflement ou le boîtier fissuré caractéristique des unités défaillantes.

Recommandations sur le calendrier de maintenance pour les condensateurs CBB60

La maintenance proactive des condensateurs CBB60 est simple et prend moins de 15 minutes par inspection. L’investissement en temps est bien inférieur au coût et aux perturbations résultant d’une panne inattendue de l’équipement.

Inspection annuelle (toutes les applications)

• Inspecter visuellement les dommages physiques, la déformation ou la décoloration
• Vérifiez les connexions des bornes pour déceler toute corrosion ou tout jeu.
• Notez tout changement dans le comportement ou les performances du démarrage du moteur.
• Vérifiez que la ventilation de l'enceinte n'est pas obstruée

Tous les 3 ans (applications intensives ou extérieures)

• Mesurez la capacité avec un multimètre et enregistrez la valeur
• Comparez avec la valeur nominale — remplacez si elle est inférieure de plus de 10 % aux spécifications
• Suivez la tendance : une unité qui mesurait 24µF (évaluée à 25µF) il y a trois ans et qui mesure désormais 21µF se dégrade plus rapidement que prévu

Calendrier de remplacement préventif

• Pompes de puits et applications à cycle élevé : remplacez chaque 4 à 5 ans
• Pompes de piscine et équipements saisonniers : remplacez chaque 7 à 8 ans
• Applications intérieures à faible utilisation : remplacez chaque 10 ans ou au premier signe de dérive
• Systèmes CVC commerciaux : alignez le remplacement sur les calendriers de révision des compresseurs ou des moteurs.

Tenir un journal des dates d'installation des condensateurs et des valeurs de capacité mesurées au fil du temps est une pratique efficace pour les gestionnaires d'installations supervisant plusieurs systèmes de pompes ou de moteurs. La reconnaissance de formes sur une flotte d'équipements révèle rapidement quels environnements d'installation sont les plus exigeants pour les condensateurs, permettant ainsi des améliorations ciblées du refroidissement ou de la protection.
