Que signifie CBB60 sur un condensateur ?

La signification directe du CBB60 sur un condensateur

Sur un composant électrique, le terme CBB60 est un code standard industriel chinois (GB) qui identifie le matériau diélectrique spécifique et la catégorie fonctionnelle du condensateur. En clair, CBB60 représente un condensateur de fonctionnement du moteur à film polypropylène métallisé façonné dans un boîtier cylindrique. Ce composant est spécialement conçu pour rester dans un circuit CUn en continu pendant qu'un moteur tourne, fournissant ainsi le déphasage nécessaire pour maintenir le couple et l'efficacité du moteur.

Le code lui-même est une abréviation alphanumérique où chaque lettre a un poids technique spécifique concernant la construction interne et l'application de l'appareil. Contrairement aux condensateurs de démarrage qui sortent du circuit une fois qu'un moteur atteint sa vitesse, le Condensateur CBB60 est construit pour la durabilité et le service électrique continu.

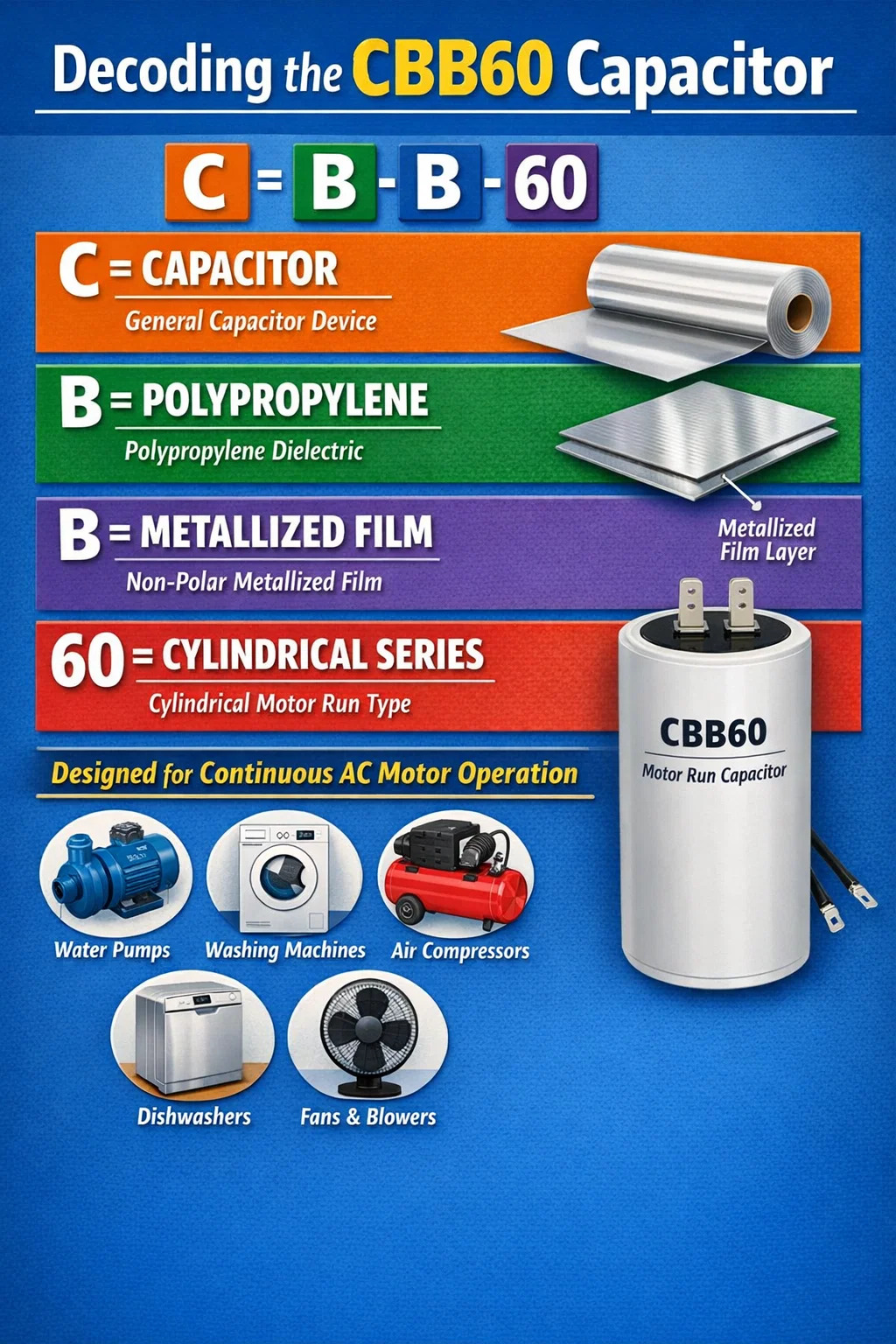

Décoder la séquence alphanumérique de CBB60

Pour comprendre ce qui rend un CBB60 unique par rapport à d'autres condensateurs comme le CBB61 ou le CBB65, il faut décomposer les caractères individuels utilisés dans la convention de dénomination. Cette norme est largement adoptée par les fabricants du monde entier pour garantir la compatibilité et la sécurité de divers appareils à moteur CA.

La répartition « C »

La première lettre représente Condensateur . Il s'agit de l'identifiant universel d'un composant qui stocke une charge électrique dans un champ électrostatique. Dans le contexte d'un moteur à courant alternatif, cette charge est utilisée pour créer un champ magnétique « en décalage » avec la ligne électrique principale, nécessaire au fonctionnement des moteurs monophasés.

La première panne « B »

La deuxième lettre indique le Matériau diélectrique . Dans ce cas, « B » signifie Polypropylène . Ce matériau est choisi pour le condensateur CBB60 car il présente un facteur de dissipation extrêmement faible et une résistance d'isolation élevée. Cela permet au condensateur de gérer les hautes fréquences et de maintenir une capacité stable même lorsque la température interne augmente pendant de longues heures de fonctionnement du moteur.

La deuxième panne « B »

La troisième lettre décrit le Film métallisé non polaire . Cela signifie que le condensateur n'a pas de fil positif ou négatif, ce qui le rend sans danger pour les circuits AC (courant alternatif). L'aspect « métallisé » fait référence à une fine couche de métal déposée en phase vapeur directement sur le film de polypropylène, qui offre la capacité « d'auto-guérison » : si un petit court-circuit se produit à l'intérieur, la couche de métal se vaporise et élimine le défaut sans détruire l'ensemble de l'unité.

La répartition des « 60 »

Les chiffres "60" représentent le Série de modèles ou facteur de forme de la demande. Dans l'industrie, « 60 » désigne généralement une coque cylindrique en plastique ou en aluminium avec des fils conducteurs ou des cosses à fourche, utilisée principalement pour les applications motorisées dans des appareils tels que les pompes, les machines à laver et les compresseurs.

Fonctionnalité de base des moteurs à courant alternatif

A Condensateur CBB60 est indispensable pour les moteurs asynchrones monophasés. Étant donné qu'une source CA monophasée ne produit pas naturellement de champ magnétique tournant, le moteur resterait simplement assis et vibrerait sans l'aide d'un condensateur. Le CBB60 crée un champ magnétique secondaire en retardant le courant dans l'enroulement auxiliaire.

Les applications pour ce modèle spécifique sont vastes en raison de sa conception robuste. Les exemples courants incluent :

• Pompes à eau (irrigation domestique et industrielle).
• Machines à laver et essoreuses.
• Petits compresseurs d'air.
• Lave-vaisselle et broyeurs à déchets.
• Ventilateurs de sol à grande vitesse.

Spécifications techniques et comparaison des données

Lors du remplacement d'un Condensateur CBB60 , il ne suffit pas de connaître simplement le code du modèle. Vous devez correspondre aux caractéristiques électriques imprimées sur l'étiquette. L'utilisation d'un condensateur avec une tension ou une valeur nominale en microfarads (µF) incorrecte peut entraîner un grillage du moteur ou une explosion du condensateur.

Comment identifier un condensateur CBB60 défaillant

Parce qu'un Condensateur CBB60 est un condensateur de fonctionnement, sa défaillance entraîne souvent un moteur lent, bruyant ou qui ne démarre pas sous charge. Contrairement aux composants électroniques qui ne présentent aucun signe extérieur, les condensateurs à film tombent souvent en panne de manière visible.

Drapeaux rouges visuels et sonores

Si vous pensez que votre appareil est en panne, recherchez les indices suivants liés au condensateur :

• Le boîtier cylindrique est bombé ou « champignon » en haut ou en bas. Cela indique la pression interne du gaz provenant d’une panne électrique.
• Des résidus huileux ou collants s'échappent des bornes. Alors que les condensateurs CBB60 sont souvent « secs » (remplis de résine), certaines variantes contiennent de l'huile qui peut fuir sous une chaleur extrême.
• Le moteur ronronne fort mais ne tourne pas. Si vous donnez un coup de pouce manuel au moteur et qu'il commence à tourner, le condensateur est probablement mort.
• "Déclenchement" fréquent du disjoncteur ou protection contre les surcharges thermiques sur le moteur.

Pratiques de sécurité et d’entretien

Manipulation de n'importe quel Condensateur CBB60 nécessite le strict respect des protocoles de sécurité. Les condensateurs stockent l'électricité même après la déconnexion de la source d'alimentation. Avant de toucher les bornes d'un CBB60, vous devez déchargez-le en utilisant une résistance de haute puissance ou un outil de décharge spécialisé entre les bornes. Un simple court-circuitage des bornes avec un tournevis peut provoquer un arc électrique et endommager la feuille interne du condensateur.

Lors du remplacement de l'unité, assurez-vous que le nouveau CBB60 a le même indice de microfarad (par ex. 40 µF ) et une tension nominale égale ou supérieure à celle d'origine (par exemple, si l'original était de 400 VCA, une unité de 450 VCA constitue une mise à niveau sûre). N'utilisez jamais une tension nominale inférieure, car cela entraînerait une panne immédiate.
