Comprendre les spécifications et les applications des condensateurs C65R et CBB65

Aperçu direct et conclusion fonctionnelle

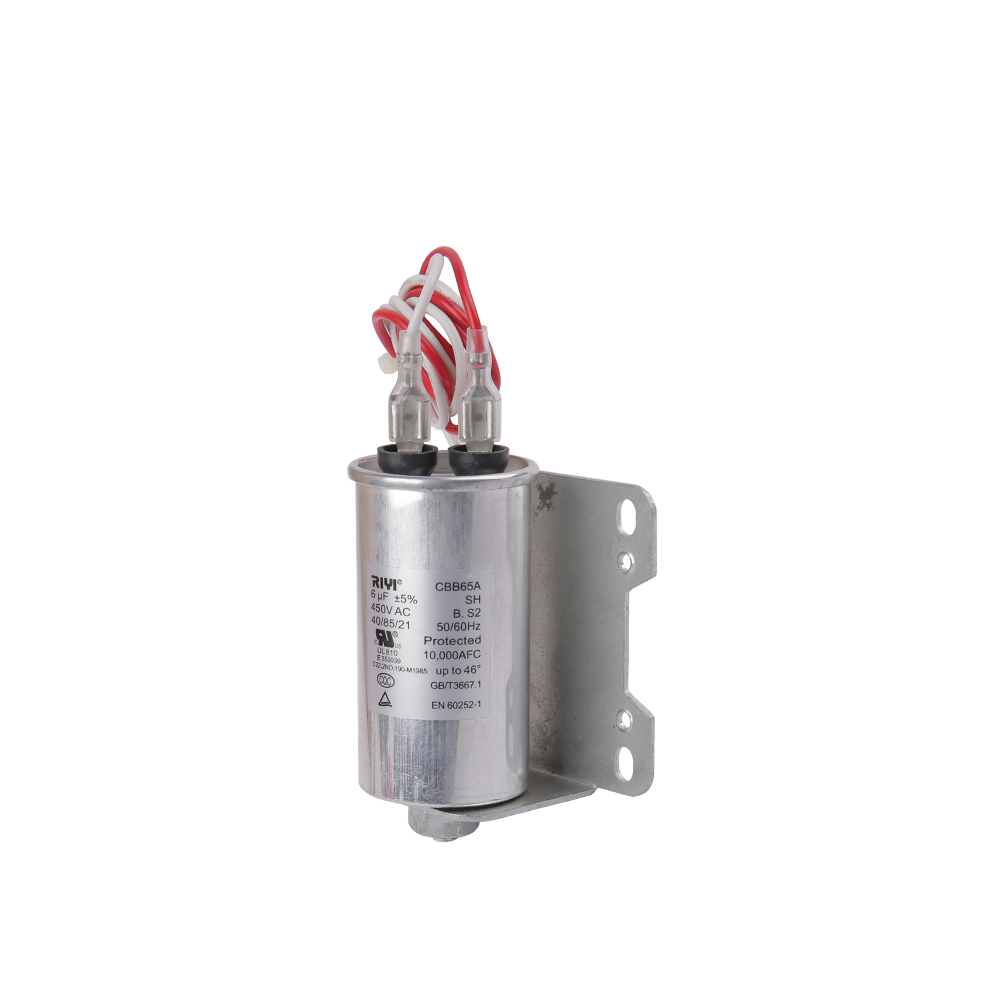

Le condensateur c65r et le plus large condensateur cbb65 La famille sert de composants essentiels dans l'ingénierie électrique moderne, agissant principalement comme condensateurs de fonctionnement de moteur pour les applications de courant alternatif (CA) à forte demande. Structurellement, ces composants fournissent le déphasage continu nécessaire au bon fonctionnement des moteurs à induction monophasés dans les systèmes de chauffage, de ventilation, de climatisation (CVC) et de pompage industriel. La conclusion opérationnelle directe est que le choix entre un modèle standard et une variante C65R robuste dépend entièrement de la tolérance de capacité en microfarads (µF) requise, des pics de tension jusqu'à 450 V CA et des températures ambiantes extrêmes. Le choix d'un condensateur de fonctionnement parfaitement adapté évite la surchauffe du moteur, réduit la consommation d'énergie et prolonge la durée de vie opérationnelle du compresseur ou du moteur du ventilateur qu'il prend en charge.

Spécifications techniques de base et matrice de performances

Lors de l'évaluation d'un condensateur cbb65 ou d'un équivalent spécialisé C65R, les ingénieurs évaluent des paramètres électriques spécifiques pour garantir la compatibilité du système. Les valeurs nominales principales incluent la capacité nominale, la capacité de tension, la compatibilité de fréquence et les seuils de tolérance de température.

Applications à double exécution et cadres système à valeur unique

Dans les systèmes de condensation de climatisation typiques, l’espace disponible dans le boîtier de commande électrique est très limité. Cette limitation a conduit au développement de conceptions à double passage, largement répandues dans condensateur cbb65 choix. Une unité à valeur unique comporte deux bornes et prend en charge un seul moteur, tel qu'un ventilateur de four dédié ou un ventilateur d'extraction industriel.

À l'inverse, une configuration à double fonctionnement abrite deux condensateurs distincts à l'intérieur d'une seule cartouche métallique partageant un chemin neutre interne commun. Cette conception est facilement identifiable grâce à trois bornes supérieures clairement étiquetées :

• Terminal HERM : Celui-ci se connecte directement à l'enroulement hermétique du moteur du compresseur, fournissant le déphasage à haute capacité nécessaire, allant généralement de 35 µF à 60 µF.
• Borne VENTILATEUR : Celui-ci est acheminé directement vers l'enroulement extérieur du moteur du ventilateur du condenseur, nécessitant une capacité nominale inférieure, généralement comprise entre 3 µF et 10 µF.
• Borne COM : Le common terminal serves as the return leg connecting directly to the incoming main power line contactor.

Selon les données de terrain publiées par le HVAC Excellence Training Manual, plus de quatre-vingts pour cent des climatiseurs résidentiels modernes à système split utilisent une configuration à double fonctionnement pour économiser de l'espace et réduire le nombre de composants lors de l'assemblage de fabrication.

Tests de diagnostic étape par étape et vérification du multimètre

Lorsqu'une unité CVC extérieure ne parvient pas à s'enclencher, ce qui entraîne un bourdonnement distinct provenant du compresseur, les techniciens doivent effectuer un diagnostic physique et électrique. Ce processus nécessite une exécution précise pour confirmer l’intégrité opérationnelle du composant.

Phase 1 : Isolement sécuritaire et inspection visuelle

Avant de toucher un composant interne, les techniciens doivent déconnecter la boucle d’alimentation principale de service. Ils utilisent une résistance pour évacuer en toute sécurité toute charge électrique stockée entre les combinaisons de bornes. Une inspection physique s'ensuit : si le couvercle supérieur semble bombé ou gonflé, l'interrupteur à pression interne s'est déclenché, nécessitant un remplacement immédiat. Les fuites d’huile autour des joints des terminaux confirment également une défaillance structurelle.

Phase 2 : Mesure et évaluation des microfarads

Le technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

1. Placez une sonde sur la borne COM et le deuxième fil directement sur la borne HERM. Comparez la lecture directement avec la valeur nominale de l'étiquette.
2. Déplacez le deuxième fil vers la borne FAN pour vérifier indépendamment la valeur inférieure du circuit du ventilateur.
3. Si une unité nominale de 45 plus 5 µF indique une valeur inférieure à 42,75 µF sur le circuit HERM, le moteur souffrira d'une perte de glissement, nécessitant un remplacement.

Sélection du composant de remplacement approprié

Lors de la recherche d'un remplacement identique ou amélioré pour un produit défectueux condensateur c65r , des directives de compatibilité spécifiques évitent les dommages à l'équipement. C'est une règle industrielle selon laquelle un technicien peut augmenter la tension nominale de fonctionnement mais ne doit jamais la diminuer. Par exemple, un modèle évalué à 440 V peut remplacer un modèle évalué à 370 V en toute sécurité, car sa couche diélectrique plus épaisse supporte des contraintes électriques plus élevées. Cependant, l'installation d'un modèle 370 V dans un circuit 440 V provoque une panne diélectrique rapide et une panne prématurée.

À l’inverse, les valeurs en microfarads doivent correspondre exactement aux spécifications de conception de l’équipement. L'installation d'un condensateur de taille incorrecte, tel qu'une unité de 55 µF, dans un circuit conçu pour un moteur de 45 µF, déplace l'angle de phase trop vers l'avant. Cela augmente la consommation totale de courant dans les enroulements auxiliaires, provoquant une défaillance de l'isolation des enroulements du moteur au fil du temps.
