Condensateur CBB60 pour pompe à eau : Guide de sélection et de remplacement

Oui - un Condensateur CBB60 n'est pas seulement compatible avec les pompes à eau ; il est spécialement conçu pour eux. Ce condensateur de fonctionnement est le choix standard pour les moteurs de pompe à eau CA monophasés que l'on trouve dans les systèmes de puits résidentiels, les pompes de piscine, les équipements d'irrigation et les pompes à jet. Sans un CBB60 fonctionnel, la plupart de ces moteurs ne peuvent pas générer le déphasage nécessaire pour démarrer ou maintenir une rotation efficace. Si votre pompe bourdonne mais ne démarre pas, chauffe, déclenche des disjoncteurs ou est simplement morte à l'arrivée, un condensateur de fonctionnement CBB60 défectueux est l'un des premiers composants à tester et à remplacer.

Qu'est-ce qu'un Condensateur CBB60 et pourquoi est-ce important pour les pompes

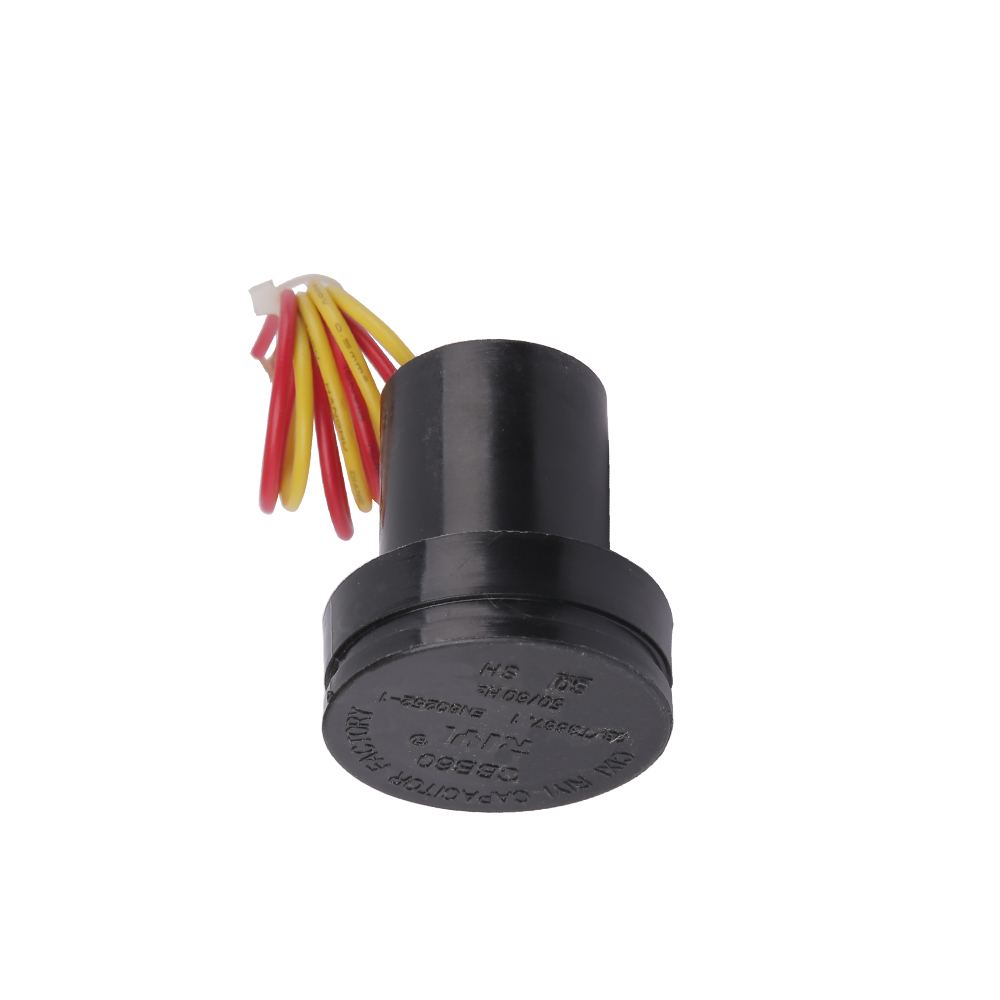

Un condensateur CBB60 est un condensateur à film en polypropylène métallisé logé dans un boîtier cylindrique en plastique, conçu pour le fonctionnement d'un moteur à courant alternatif. La désignation « CBB60 » suit un système de classification de la norme nationale chinoise (GB/T 3667), où « C » représente un condensateur, le deuxième « B » indique un diélectrique à film de polypropylène, le troisième « B » désigne une construction métallisée et « 60 » fait référence à la norme de série pour les condensateurs de moteur à courant alternatif.

Dans un moteur à induction monophasé – qui est utilisé par la plupart des pompes à eau domestiques – le stator n’a qu’un seul enroulement principal. Cela crée un champ magnétique pulsé et non rotatif. Sans déphasage, le rotor ne peut pas déterminer dans quelle direction tourner et a un couple de démarrage nul. Le condensateur de fonctionnement CBB60 est câblé en série avec l'enroulement auxiliaire (de démarrage) et crée la différence de phase électrique de 90 degrés nécessaire entre les deux enroulements. Cette différence de phase produit un champ magnétique tournant qui fait tourner le rotor dans une direction définie et maintient un fonctionnement fluide sous charge.

Contrairement aux condensateurs de démarrage (qui sont électrolytiques et ne s'enclenchent que brièvement lors du démarrage), le CBB60 reste sous tension en continu pendant le fonctionnement. Cela signifie qu'il doit résister à la pleine tension nominale et au courant alternatif alternatif pendant des périodes prolongées – parfois des heures ou des jours d'affilée – sans se dégrader. Son film diélectrique en polypropylène rend cela possible, offrant facteur de dissipation inférieur, résistance d'isolation plus élevée et stabilité thermique bien supérieure par rapport aux alternatives électrolytiques.

Principales spécifications électriques auxquelles vous devez correspondre

Choisir le mauvais condensateur pour un moteur de pompe à eau n'est pas seulement inefficace : cela peut griller les enroulements du moteur ou provoquer une défaillance catastrophique du condensateur lui-même. Voici les spécifications qui comptent le plus :

Valeur de capacité (µF)

Il s’agit de la spécification la plus critique. Les valeurs courantes utilisées dans les applications de pompes à eau vont de 6µF à 100µF , les valeurs les plus fréquemment rencontrées étant 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF et 40µF. La valeur correcte est déterminée par le fabricant du moteur en fonction de l'impédance du bobinage, du nombre de pôles et du courant nominal. Faites toujours correspondre exactement la valeur d'origine : l'utilisation d'un condensateur 20 % supérieur ou inférieur à celui spécifié peut provoquer une surchauffe, une réduction du couple ou une vitesse d'oscillation.

La tolérance est généralement de ±5 % pour les unités CBB60 de qualité. Évitez tout condensateur revendiquant une tolérance de ± 10 % ou plus dans les applications de moteurs de précision.

Tension nominale (VCA)

Les condensateurs standard CBB60 pour pompes à eau sont évalués à 250 VCA ou 450 VCA . Pour les systèmes monophasés de 120 V, une tension nominale de 250 V CA est le minimum, mais 450 V CA est préférable pour la marge. Pour les systèmes 220 V-240 V, utilisez uniquement des unités nominales 450 V CA. Ne remplacez jamais un condensateur de tension nominale inférieure, même temporairement : le diélectrique peut être percé en quelques millisecondes, provoquant un court-circuit.

Fréquence (Hz)

La plupart des condensateurs CBB60 sont conçus pour 50 Hz ou 60 Hz, ou les deux. Les pompes nord-américaines fonctionnent à 60 Hz ; la plupart des pays d’Europe, d’Asie et d’Afrique fonctionnent à 50 Hz. L'utilisation d'un condensateur de 50 Hz sur un système de 60 Hz est généralement acceptable puisque la réactance diminue légèrement, mais vérifiez toujours la fiche technique.

Plage de température de fonctionnement

Les condensateurs standard CBB60 sont évalués à partir de -25°C à 70°C . Si votre pompe fonctionne dans une station de pompage chaude, à proximité d'une chaudière ou dans un climat chaud, recherchez des unités à portée étendue évaluées à 85°C ou même 105°C. La dégradation thermique au-dessus de la température nominale est l'une des principales causes de défaillance précoce des condensateurs.

Comment savoir si votre condensateur de fonctionnement CBB60 est en panne

La défaillance des condensateurs des moteurs de pompes à eau se développe souvent progressivement, mais dans certains cas, elle peut être soudaine et complète. Reconnaître les symptômes à un stade précoce peut éviter des dommages coûteux au moteur.

Symptôme 1 – Le moteur bourdonne mais ne démarre pas

C'est le signe classique d'une panne de condensateur. Vous entendez le moteur s’allumer et produire un léger bourdonnement, mais l’arbre ne tourne pas. Si vous deviez faire tourner manuellement l'arbre de la pompe (avec la mise hors tension d'abord), le moteur s'arrêterait et fonctionnerait, démontrant que les enroulements sont intacts mais que le couple de démarrage est absent. Ceci est dû à un CBB60 en circuit ouvert ou gravement dégradé qui ne peut plus produire le déphasage nécessaire.

Symptôme 2 - Le moteur démarre lentement ou lutte sous charge

Un condensateur qui a perdu une capacité significative (par exemple, passée de 25 µF à 18 µF) peut toujours permettre au moteur de démarrer dans des conditions à vide, mais aura des difficultés ou calera lorsque la pression de l'eau est appliquée. Cela se traduit souvent par un temps de montée en puissance lent, un fonctionnement irrégulier ou une coupure de la pompe sous pression.

Symptôme 3 - Surchauffe du moteur

Lorsque la capacité s'écarte de sa valeur nominale, l'équilibre du courant entre les enroulements principal et auxiliaire est perturbé. Le moteur consomme un excès de courant pour compenser, ce qui génère de la chaleur. Un moteur fonctionnant avec un CBB60 en panne ou dégradé peut atteindre des températures de 30 à 50 °C supérieures aux niveaux de fonctionnement normaux. , accélérant la rupture de l’isolation et l’usure des roulements.

Symptôme 4 – Dommages physiques visibles

Inspectez directement le corps du condensateur. Les signes courants d’échec comprennent :

• Boîtier en plastique bombé ou fissuré
• Marques de brûlure ou fonte autour des bornes
• De l'huile ou des résidus s'échappent de la base (indique une panne diélectrique interne)
• Connexions des bornes corrodées ou desserrées

Chacun de ces repères visuels justifie un remplacement immédiat, quelles que soient les valeurs mesurées.

Symptôme 5 — Le disjoncteur se déclenche au démarrage du moteur

Un condensateur CBB60 en court-circuit crée un court-circuit quasi mort dans le circuit d'enroulement du moteur, provoquant un courant d'appel massif qui déclenche immédiatement le disjoncteur ou fait sauter le fusible. Si votre pompe déclenche systématiquement la protection du circuit à chaque fois qu'elle essaie de démarrer, un condensateur en court-circuit figure en bonne place sur la liste des coupables.

Test d'un condensateur CBB60 avec un multimètre

Avant de dépenser de l'argent pour un remplacement, confirmez que le condensateur est réellement en cause. Voici comment le tester correctement.

La sécurité d'abord - Décharger le condensateur

Ne touchez jamais les bornes du condensateur avant de le décharger. Un condensateur CBB60 évalué à 450 V CA peut contenir une charge capable de provoquer un choc grave. Pour décharger en toute sécurité : avec l'alimentation complètement déconnectée, utilisez une résistance de 10 kΩ à 20 kΩ (valeur nominale d'au moins 5 W) pontée entre les bornes pendant 5 à 10 secondes. Vous pouvez également utiliser un tournevis isolé pour ponter brièvement les bornes : vous verrez une petite étincelle, ce qui est normal et confirme la décharge.

Utilisation du mode capacité

Réglez votre multimètre numérique en mode capacité (généralement marqué d'un symbole ressemblant à deux lignes parallèles). Débranchez le condensateur du circuit et touchez les sondes à chaque borne. Un CBB60 sain doit lire entre ± 5 et 10 % de sa capacité indiquée. Par exemple, un condensateur de 25 µF devrait lire entre 22,5 µF et 27,5 µF. Une lecture nettement inférieure à cette valeur – disons 15 µF sur un condensateur de 25 µF – indique une dégradation substantielle. Une lecture de zéro ou OL (surcharge) indique une défaillance de circuit ouvert.

Utiliser le mode Résistance comme contrôle de base

Si votre multimètre ne dispose pas d'une fonction de capacité, passez en mode résistance (Ω) sur une plage élevée (200 kΩ ou plus). Touchez les sondes aux bornes. Un bon condensateur affichera une résistance augmentant de près de zéro jusqu'à plusieurs centaines de kilohms lorsqu'il se charge à partir de la batterie du compteur - ce comportement de charge confirme que le condensateur n'est pas en court-circuit ou ouvert. Une lecture qui reste à zéro (en court-circuit) ou passe instantanément à OL sans aucun comportement de charge (ouvert) indique un échec. Cette méthode ne confirme pas la valeur de la capacité, mais uniquement les fonctionnalités de base.

Processus de remplacement étape par étape pour les condensateurs de pompe à eau

Le remplacement d'un condensateur de fonctionnement CBB60 est l'une des réparations de pompe à eau les plus simples que vous puissiez effectuer vous-même. L'ensemble du processus prend généralement moins de 30 minutes.

1. Couper l'alimentation — Éteignez le disjoncteur alimentant la pompe et vérifiez avec un testeur de tension. Ne comptez pas uniquement sur un interrupteur.
2. Localisez le condensateur — Sur la plupart des pompes à eau, le condensateur CBB60 se trouve dans un petit boîtier sur le corps du moteur, souvent fixé par une sangle ou un clip métallique. Retirez le couvercle pour l'exposer.
3. Photographiez le câblage — Avant de débrancher quoi que ce soit, prenez une photo claire des connexions des bornes. Les condensateurs CBB60 pour pompes ont généralement deux ou trois bornes. La plupart sont non polaires (les bornes sont interchangeables), mais confirmer avant la déconnexion évite toute confusion.
4. Décharger le condensateur — Comme décrit ci-dessus, utilisez une résistance de décharge ou pontez soigneusement les bornes pour éliminer la charge stockée.
5. Retirez l'ancien condensateur — Débranchez les fils (notez ou photographiez quel fil va à quelle borne), desserrez la sangle de montage et retirez l'ancienne unité.
6. Installez le nouveau CBB60 — Insérez le remplacement dans la même orientation, serrez la sangle de montage et reconnectez les fils selon votre photographie. Pour les unités non polaires à deux bornes, l’ordre des câbles n’a pas d’importance électriquement.
7. Testez la pompe — Rétablissez le courant et observez la pompe pour vérifier son démarrage correct, son courant de fonctionnement normal (mesurer avec une pince multimètre si disponible) et l'absence de surchauffe ou de bruit inhabituel.

Considérations sur la taille physique et le montage

Les condensateurs CBB60 sont disponibles dans des dimensions cylindriques standardisées. Les diamètres courants sont 35 mm, 40 mm et 50 mm, avec des hauteurs allant de 60 mm à 115 mm. Des valeurs de capacité plus élevées occupent des boîtiers plus grands. Lorsque vous commandez un remplacement, confirmez que les dimensions physiques correspondent au support de montage de votre pompe. Un condensateur avec les caractéristiques électriques correctes mais 10 mm trop haut ne rentrera pas dans le boîtier d'origine , vérifiez donc toujours les deux ensembles de spécifications.

Condensateur CBB60 par rapport aux autres types de condensateurs pour les applications de moteur

Tous les condensateurs de moteur ne sont pas identiques. Comprendre les différences explique pourquoi le CBB60 est le choix correct et le seul approprié pour le fonctionnement d'une pompe à eau en service continu.

Les CBB65 et CBB61 partagent la même construction de film que le CBB60 mais diffèrent par la conception du boîtier et l'application typique. Le CBB65 utilise un boîtier en aluminium pour une meilleure dissipation de la chaleur dans les environnements de compresseur ; le CBB61 est plat et conçu pour les moteurs à pales de ventilateur. La substitution d'un CBB65 par un CBB60 est électriquement possible si les valeurs nominales de capacité et de tension correspondent , mais le facteur de forme physique peut ne pas convenir. Ne remplacez jamais un condensateur de démarrage CD60 comme condensateur de fonctionnement : le diélectrique électrolytique surchauffera et tombera en panne quelques minutes après un fonctionnement continu.

Facteurs provoquant une défaillance prématurée du condensateur CBB60 dans les pompes

Comprendre pourquoi les condensateurs tombent en panne prématurément vous aide à prolonger la durée de vie et à éviter les remplacements répétés.

Surtensions et transitoires de ligne

Les coups de foudre, les événements de commutation des services publics et les pointes de force contre-électromotrice du moteur peuvent exposer le diélectrique du condensateur à des pics de tension dépassant largement sa valeur nominale en régime permanent. Un seul transitoire à deux fois la tension nominale peut provoquer une panne diélectrique partielle, réduisant ainsi la capacité de manière permanente. Dans les zones soumises à des tempêtes fréquentes ou à une alimentation électrique instable, l'installation d'un parasurtenseur conçu pour les charges du moteur en amont de la pompe constitue une mesure de protection pratique.

Fonctionnement au-dessus de la température nominale

Chaque augmentation de 10 °C au-dessus de la température de fonctionnement nominale réduit environ de moitié la durée de vie attendue du condensateur – un principe bien établi connu sous le nom de règle d'Arrhenius pour le vieillissement des condensateurs. Un CBB60 standard évalué à 70°C placé dans une station de pompage qui atteint 80°C en été vieillira deux fois plus vite que prévu. Pour les installations dans des environnements chauds, sélectionnez toujours des condensateurs évalués à 85°C ou plus.

Cyclisme Start-Stop fréquent

Les pompes à eau contrôlées par des pressostats dans les systèmes dotés de réservoirs sous pression sous-dimensionnés ou gorgés d'eau peuvent s'allumer et s'éteindre des dizaines de fois par heure. Chaque événement de démarrage soumet le condensateur à un courant d'appel transitoire. Bien que les condensateurs CBB60 soient conçus pour cela, les systèmes fonctionnent plus de 20 à 30 fois par heure exercer une contrainte anormale sur le diélectrique. Si votre pompe a un cycle court, la réparation du réservoir sous pression (recharge ou remplacement de la vessie) réduit considérablement la contrainte du condensateur.

Pénétration d'humidité et d'humidité

Les condensateurs CBB60 utilisent un boîtier en plastique scellé, mais au fil des années de fonctionnement dans des fosses de pompe humides ou des enceintes extérieures, l'humidité peut pénétrer par les points d'entrée des bornes. L'humidité à l'intérieur du boîtier augmente les pertes diélectriques et favorise la corrosion électrochimique du film métallisé interne. Les condensateurs dans les environnements humides doivent être inspectés chaque année et remplacés de manière proactive tous les 5 à 7 ans, même s'ils semblent fonctionnels.

Mauvaise valeur de capacité installée

L'installation d'un condensateur avec une valeur de capacité supérieure à celle spécifiée augmente le courant dans l'enroulement auxiliaire au-delà de sa limite de conception, provoquant une surchauffe de cet enroulement et du condensateur lui-même. L'installation d'une valeur inférieure augmente le courant de l'enroulement principal. L’une ou l’autre erreur accélère la défaillance du condensateur et des enroulements du moteur. Utilisez toujours la valeur µF exacte spécifiée par le fabricant du moteur. - n'arrondissez jamais en supposant que plus c'est mieux.

Normes de qualité et certifications à rechercher lors de l'achat

Le marché des condensateurs CBB60 comprend une large gamme de niveaux de qualité. Voici ce qu’il faut vérifier avant d’acheter.

• Certification CQC — La marque China Quality Certification Center est la référence pour les condensateurs fabriqués en Chine. Les fabricants réputés l’incluent sur l’étiquette.
• Marquage CE — Obligatoire pour les produits vendus dans l'Espace économique européen. Confirme que le condensateur est conforme aux directives de sécurité et CEM de l'UE.
• Liste UL — Certification Underwriters Laboratories pour utilisation sur le marché nord-américain. Important pour la conformité aux assurances dans les installations résidentielles.
• Approbation VDE — organisme de certification allemand ; commun sur les condensateurs utilisés dans les équipements industriels européens.
• Film métallisé auto-cicatrisant — Recherchez explicitement « auto-guérison » dans la description du produit. Cette propriété signifie que des pannes diélectriques localisées mineures provoquent l’évaporation du film métallique au point de défaut, éliminant automatiquement le défaut plutôt que de se propager sous la forme d’un court-circuit important. Il s’agit d’une fonction de sécurité essentielle dans les condensateurs de fonctionnement des moteurs.
• Boîtier ignifuge — Le boîtier en plastique doit être fabriqué à partir d'un matériau ignifuge (classé UL94 V-0), ce qui limite la propagation du feu en cas de panne catastrophique.

Évitez les condensateurs provenant de fournisseurs inconnus sans marquage de certification, sans spécifications vagues ou avec des prix nettement inférieurs à la moyenne du marché. Un condensateur CBB60 pour un moteur de pompe de 1 CV coûte entre 5 $ et 20 USD selon la source et les certifications. Les unités vendues entre 1 et 2 dollars pour les mêmes spécifications doivent être traitées avec un profond scepticisme : les matériaux diélectriques compromis et les bornes sous-dimensionnées sont des mesures courantes de réduction des coûts qui entraînent une défaillance précoce ou un risque d'incendie.

Configurations de câblage pour les condensateurs CBB60 dans différents types de moteurs de pompe

Bien que la fonction de base du CBB60 soit la même pour tous les moteurs monophasés, les configurations de câblage varient en fonction de la conception du moteur.

Moteur à condensateur divisé permanent (PSC)

Il s’agit de la configuration la plus courante dans les pompes à eau. Le condensateur de fonctionnement CBB60 est connecté en permanence en série avec l'enroulement auxiliaire pour le démarrage et le fonctionnement. Il n'y a pas de condensateur de démarrage ni d'interrupteur centrifuge. Le circuit est simple : la ligne 1 se connecte à une extrémité de l'enroulement principal et à une borne du condensateur ; l'autre borne du condensateur se connecte à une extrémité de l'enroulement auxiliaire ; La ligne 2 (neutre) se connecte aux autres extrémités des deux enroulements.

Démarrage par condensateur, fonctionnement par condensateur (CSCR) Moteur

Les moteurs de pompe plus gros (généralement supérieurs à 1 CV) utilisent parfois à la fois un condensateur de démarrage (CD60, électrolytique) et un condensateur de fonctionnement (CBB60). Le condensateur de démarrage est désactivé par un interrupteur centrifuge une fois que le moteur atteint environ 75 à 80 % de la vitesse synchrone. Le CBB60 reste en circuit pendant toute la durée de fonctionnement. Dans cette configuration, les deux condensateurs sont câblés en parallèle lors du démarrage, ce qui donne une capacité totale et un couple de démarrage beaucoup plus élevés, avant que le condensateur de démarrage ne tombe en panne.
