Explication des tailles de condensateur : Guide des dimensions et des valeurs nominales du condensateur CBB60
Réponse rapide : les tailles des condensateurs sont définies par trois chiffres liés : capacité en microfarads (uF), tension nominale en VAC et dimensions physiques du boîtier (diamètre et hauteur en mm). Un Condensateur CBB60 est un condensateur à film en polypropylène métallisé conçu spécifiquement pour les moteurs à courant alternatif monophasé, et sa taille physique augmente en fonction de sa valeur nominale en microfarad, car plus de capacité nécessite plus de film enroulé dans le même style de construction. Faire correspondre la taille correcte du condensateur à un moteur n'est pas facultatif : une unité surdimensionnée ou sous-dimensionnée réduit la durée de vie du moteur, augmente le courant de fonctionnement et augmente le risque de défaillance prématurée du condensateur.
Qu'est-ce qui détermine la taille des condensateurs dans la pratique
Lorsque les techniciens parlent de « tailles de condensateur », ils font généralement référence à deux idées distinctes mais liées à la fois : la taille électrique (capacité et tension) et la taille physique (le diamètre et la hauteur du boîtier qui doit s'adapter à l'intérieur d'une boîte à bornes de moteur, d'un boîtier de compresseur ou d'un boîtier de ventilateur). Les deux comptent également. Un condensateur avec la bonne valeur en microfarad mais avec des dimensions de boîtier incorrectes ne rentrera tout simplement pas dans l'espace disponible, tandis qu'un condensateur qui s'adapte physiquement mais qui a une capacité incorrecte ne fera pas fonctionner le moteur correctement.
La capacité pour le fonctionnement du moteur est presque toujours exprimée en microfarads, écrits uF ou MFD, et les valeurs typiques pour les équipements résidentiels et commerciaux légers se situent entre 1,5 uF et 100 uF . Les compresseurs, pompes et ventilateurs industriels plus grands peuvent nécessiter des condensateurs à double fonctionnement combinant deux valeurs dans un seul boîtier, par exemple 35/5 uF ou 45/7,5 uF, le plus grand nombre servant au compresseur et le plus petit nombre au moteur du ventilateur du condenseur.
La tension nominale constitue la seconde moitié de l’équation de dimensionnement. Les valeurs nominales courantes des condensateurs de fonctionnement du moteur sont 250 VCA, 370 VCA et 440 VCA. Un condensateur de 370 V ou 440 V peut généralement remplacer une position de 250 V car la tension nominale plus élevée offre une marge de sécurité supplémentaire, mais la substitution inverse n'est pas acceptable et entraînera une panne diélectrique en cas de fluctuation normale de la tension de ligne.
Condensateur CBB60 Construction et pourquoi sa taille évolue avec la capacité

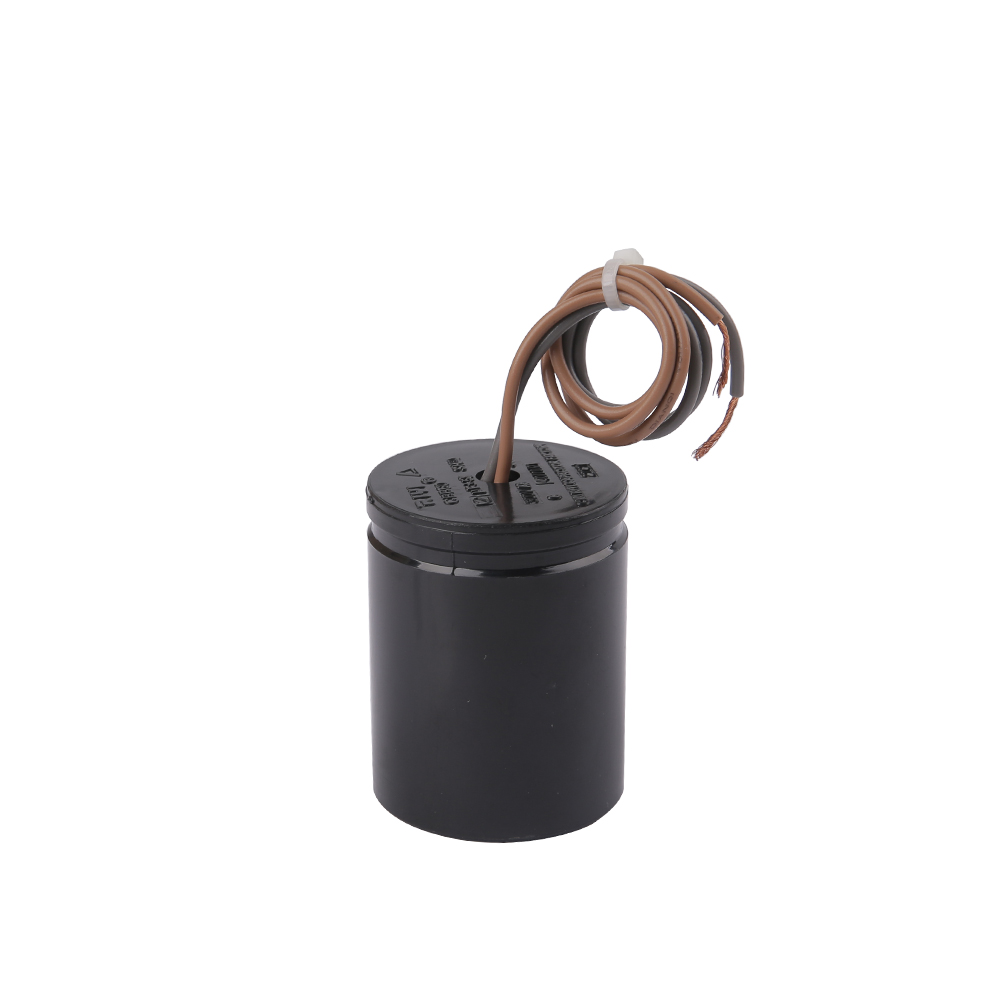

La désignation CBB60 fait référence à une famille de condensateurs à film en polypropylène métallisé logés dans un boîtier rond en aluminium ou en aluminium enveloppé de plastique, généralement fini en noir ou gris avec un film diélectrique auto-réparateur. Ce style de construction est le choix dominant dans le monde entier pour les applications de moteurs à courant alternatif, notamment les climatiseurs, les machines à laver, les pompes à eau, les ventilateurs d'extraction et les ventilateurs de plafond, en grande partie parce que le film en polypropylène offre une faible perte diélectrique, un bon comportement d'auto-guérison après des pics de tension mineurs et une capacité stable sur une large plage de températures.
À l'intérieur d'un Condensateur CBB60 , la capacité est créée en enroulant de fines couches de film de polypropylène métallisé en un rouleau serré. Augmenter la valeur du microfarad signifie ajouter plus de surface de film, ce qui signifie physiquement soit un rouleau plus large (boîte de plus grand diamètre), soit un rouleau plus grand (boîte plus grande), ou les deux. C'est la raison technique directe pour laquelle la taille des condensateurs augmente régulièrement à mesure que la capacité augmente au sein de la famille CBB60 : une unité de 1,5 uF peut être logée dans une boîte aussi petite que 25 mm de diamètre sur 45 mm de hauteur, tandis qu'une unité de 100 uF de la même famille nécessite généralement une boîte d'environ 50 mm de diamètre sur 100 mm ou plus de hauteur.
Options de forme de boîtier
Les condensateurs CBB60 sont fabriqués dans des boîtiers ronds (cylindriques) et ovales. Le corps ovale a été développé spécifiquement pour s'adapter aux espaces étroits à l'intérieur des boîtes à bornes des compresseurs et des panneaux des unités de condensation sur le toit où une boîte ronde de même capacité ne pourrait pas dégager la tôle environnante. Les unités ovales ont la même puissance électrique que leurs homologues rondes à une capacité et une tension données, mais leur empreinte au sol est mesurée différemment : largeur par épaisseur par hauteur, plutôt que diamètre par hauteur.
Tailles courantes des condensateurs CBB60 par capacité et tension
Le tableau ci-dessous répertorie les dimensions typiques du CBB60 à boîtier rond à 450 V CA, la tension nominale la plus largement stockée pour les condensateurs de fonctionnement de moteur de style rond vendus dans les applications de ventilateurs, de pompes et de petits compresseurs. Les dimensions réelles varient légèrement de quelques millimètres d'un fabricant à l'autre, de sorte que le jeu physique de montage doit toujours être vérifié par rapport à la fiche technique spécifique du fournisseur avant de commander en volume.
| Capacité (uF) | Diamètre (mm) | Hauteur (mm) | Utilisation typique |
|---|---|---|---|
| 2.5 | 25 | 45 | Ventilateur de plafond, ventilateur de table |
| 6 | 30 | 50 | Ventilateur d'extraction, petite pompe à eau |
| 15 | 35 | 65 | Moteur de machine à laver |
| 25 | 40 | 70 | Ventilateur de condenseur AC divisé |
| 50 | 45 | 85 | Pompe de puits d'eau, petit compresseur |
| 100 | 50 | 105 | Souffleur industriel, grand moteur de pompe |
Lire correctement une étiquette de condensateur
Chaque condensateur de fonctionnement de moteur correctement fabriqué imprime quatre informations directement sur le boîtier : capacité en uF, tension nominale en VAC, plage de température de fonctionnement et marque de sécurité/agence. Sur une unité CBB60, l'étiquette indique généralement quelque chose proche de "35uF 450VAC 50/60Hz" suivi d'un code de température tel que -25C à 70C ou -40C à 85C. Une lecture correcte avant l'achat évite les deux erreurs de terrain les plus courantes : l'achat d'une mauvaise capacité pour le moteur connecté et l'achat d'une tension nominale trop faible pour l'alimentation.
Codes de tolérance
La plupart des condensateurs CBB60 ont une tolérance de plus ou moins 5 pour cent, marquée de la lettre J, bien que certaines lignes économiques utilisent plus ou moins 10 pour cent, marquée K. Un condensateur qui a dérivé de plus de 10 pour cent en dessous de sa valeur nominale imprimée est généralement considéré comme étant en panne et doit être remplacé plutôt que réutilisé, car une capacité effective sous-dimensionnée fait que le moteur connecté consomme un courant de fonctionnement plus élevé et chauffe de manière mesurable.
Comment sélectionner la bonne taille de condensateur pour un moteur
La sélection de la taille du condensateur commence par la plaque signalétique du moteur, et non par l'ancien condensateur, car un condensateur précédemment installé peut déjà avoir été un mauvais remplacement. La valeur microfarad de la plaque signalétique, lorsqu'elle est présente, doit correspondre à la tolérance indiquée. Lorsque la plaque signalétique n'indique pas de valeur de condensateur, comme c'est souvent le cas sur les moteurs génériques de ventilateurs et de pompes, le dimensionnement suit la puissance et la tension du moteur en utilisant des plages de référence standard établies à partir de décennies de données de terrain.
- Confirmez la tension d'alimentation et la puissance du moteur sur la plaque signalétique.
- Faites correspondre la capacité à l'aide du tableau puissance-microfarad du fabricant ou de la valeur imprimée sur l'unité défaillante si elle correspond aux spécifications d'origine du moteur.
- Sélectionnez une tension nominale égale ou supérieure à l'original, jamais inférieure.
- Vérifiez le dégagement physique dans la boîte à bornes ou le support de montage avant de finaliser la taille du boîtier.
- Vérifiez que le type de borne (pattes à connexion rapide par rapport aux bornes à vis) correspond au faisceau de câbles existant.
Une directive de terrain largement utilisée pour les moteurs monophasés est approximativement 1 uF pour 25 à 35 watts de puissance du moteur à une alimentation de 230 V, bien que ce chiffre varie en fonction de la conception du moteur et doit toujours être traité comme une estimation de départ plutôt que comme un substitut à la valeur déclarée par le fabricant.
Tailles de condensateurs à double fonctionnement pour les combinaisons de compresseurs et de ventilateurs
Les unités de condensation de climatisation centrale et de pompe à chaleur utilisent fréquemment un seul condensateur à double fonctionnement pour alimenter à la fois le compresseur et le moteur du ventilateur extérieur à partir d'un seul boîtier. Ces unités ont trois bornes marquées C (commun), HERM (compresseur/hermétique) et FAN, et sont étiquetées avec deux valeurs de capacité, par exemple 40/5 uF ou 55/7,5 uF. Le chiffre le plus grand correspond toujours au circuit du compresseur et le chiffre le plus petit au circuit du ventilateur ; inverser les connexions n'endommage pas le condensateur mais empêchera l'un ou l'autre moteur de démarrer correctement.
| Compresseur (uF) | Ventilateur (uF) | Env. Diamètre du boîtier (mm) | Env. Hauteur du boîtier (mm) |
|---|---|---|---|
| 25 | 3 | 45 | 75 |
| 35 | 5 | 50 | 85 |
| 45 | 7.5 | 50 | 95 |
| 55 | 7.5 | 55 | 100 |
Styles de montage et configurations de bornes
Au-delà du diamètre et de la hauteur du boîtier, la sélection de la taille du condensateur implique également la compatibilité du matériel de montage. Les condensateurs CBB60 sont livrés avec plusieurs styles de montage, et un style de montage incompatible avec le support disponible est l'une des causes les plus courantes de plaintes de retour de champ, même lorsque la puissance électrique est correcte.
- Montage sur goujon : un goujon fileté sur la base, généralement de 8 mm ou 10 mm, s'insère dans un support métallique et est fixé avec un écrou – courant sur les unités de condensation sur le toit et en extérieur exposées aux vibrations.
- Support de sangle : une bande métallique se fixe autour du corps de la boîte – courante sur les petits moteurs de ventilateur et de pompe avec un espace interne limité.
- Plomb volant ou borne à pique : languettes de connexion rapide sur le dessus de la boîte pour des connexions filaires directes, standard sur la plupart des unités CBB60 compactes.
- Borne à vis : On le trouve sur les unités industrielles de plus grande capacité où le calibre du fil est plus grand et où une languette à pression n'est pas adaptée au courant impliqué.
Température, courant d'ondulation et durée de vie
La taille du condensateur et sa durée de vie nominale sont liées par la chaleur. Chaque microfarad de film génère une petite quantité de perte interne sous l’effet du courant alternatif alternatif, et cette perte doit être dissipée à travers la surface de la boîte. Un condensateur sous-dimensionné pour son application fonctionne avec une densité de courant d'ondulation relative plus élevée et vieillit plus rapidement, tandis qu'une unité correctement dimensionnée répartit la même charge thermique sur une plus grande surface de film et dure plus longtemps dans des conditions de service identiques.
Les données de test du fabricant évaluent généralement les condensateurs CBB60 pour 2 000 à 3 000 heures de fonctionnement continu à la température nominale maximale, avec une durée de vie réelle s'étendant jusqu'à 8 à 15 ans dans des cycles de service résidentiels typiques où le condensateur n'est pas continuellement alimenté au courant d'ondulation complet. La température ambiante a un effet démesuré : pour chaque augmentation de 10 °C au-dessus du maximum nominal, on estime généralement que la durée de vie prévue du condensateur diminue d'environ la moitié. C'est pourquoi les condensateurs des unités de condensation extérieures montées en plein soleil ont tendance à tomber en panne plus tôt que les unités intérieures de taille et de puissance identiques.
Signes qu'une taille de condensateur a été mal choisie
Un condensateur de taille inappropriée pour son moteur tombe rarement en panne silencieusement. Les symptômes ci-dessous apparaissent généralement quelques jours à quelques semaines après l'installation d'un remplacement incorrect.
| Symptôme | Erreur de dimensionnement probable |
|---|---|
| Le moteur ronronne mais ne démarre pas | Capacité trop faible pour le moteur |
| Le moteur tourne à chaud, consommation d'ampérage plus élevée | Capacité trop élevée pour le moteur |
| Peut se gonfler ou s'aérer en quelques semaines | Tension nominale trop faible pour l'alimentation |
| Déclenchements intempestifs répétés au démarrage | Mauvaise répartition du double fonctionnement entre les valeurs du compresseur et du ventilateur |
Foire aux questions
Puis-je utiliser un condensateur CBB60 avec un indice de microfarad légèrement supérieur à celui d'origine ?
Une légère augmentation, généralement dans la bande de tolérance de plus ou moins 5 à 10 pour cent déjà intégrée à la plupart des unités, est acceptable. Aller au-dessus de cette plage de manière significative augmente le courant de fonctionnement et la chaleur du moteur, et n'est pas recommandé même si le moteur peut encore démarrer.
Un boîtier physique plus grand a-t-il toujours une valeur en microfarad plus élevée ?
Généralement oui, au sein de la même gamme de produits et de la même tension nominale, car plus de film est nécessaire pour plus de capacité. Cependant, la taille du boîtier change également en fonction de la tension nominale et de la densité d'enroulement interne des différents fabricants, de sorte que deux condensateurs ayant la même valeur en microfarad provenant de différents fournisseurs peuvent avoir des dimensions de boîte sensiblement différentes.
Que se passe-t-il si le boîtier est trop grand pour s'adapter au support de montage d'origine ?
Un condensateur CBB60 à boîtier ovale de même puissance électrique est généralement disponible en remplacement direct lorsqu'une boîte ronde ne s'adapte pas physiquement, et le montage à distance du condensateur avec des câbles rallongés à l'extérieur du support d'origine est également une pratique acceptée sur le terrain à condition que les câbles soient correctement isolés et sécurisés.
Les condensateurs CBB60 doivent-ils être déchargés avant manipulation ?
Oui. Un condensateur de fonctionnement peut conserver une charge stockée après la mise hors tension du circuit moteur et doit être déchargé à ses bornes avec un outil à résistance isolée avant d'être déconnecté ou retiré d'un support.
Pourquoi deux condensateurs de même valeur uF pèsent-ils parfois différemment ?
Les différences de poids proviennent généralement du matériau de la boîte (aluminium par rapport à un boîtier plus léger rempli de résine) et de la densité de l'enroulement du film. Le poids à lui seul n'est pas un indicateur fiable des performances électriques et ne doit pas être utilisé pour juger de la qualité du condensateur.
Pourquoi le film polypropylène est devenu la norme pour les condensateurs CBB60
Avant que le film en polypropylène ne devienne largement disponible à faible coût, le fonctionnement du moteur était fréquemment assuré par des condensateurs en papier diélectrique ou remplis d'huile. Ces conceptions présentaient de réels inconvénients : les diélectriques en papier absorbaient l'humidité au fil du temps, ce qui augmentait le courant de fuite et provoquait finalement un emballement thermique à l'intérieur de la boîte, tandis que les unités remplies d'huile étaient plus lourdes, plus coûteuses à fabriquer à grande échelle et présentaient un risque de fuite si le joint se dégradait. Le film de polypropylène métallisé a résolu la plupart de ces problèmes d'un seul coup en offrant un diélectrique naturellement résistant à l'absorption d'humidité, mécaniquement stable sur une large variation de température et auto-réparateur après une panne diélectrique localisée.
Le comportement d'auto-réparation mérite une attention particulière car il affecte directement la durée pendant laquelle une taille de condensateur donnée reste dans sa tolérance nominale. Lorsqu'un point faible microscopique du film subit un pic de tension momentané, la couche extrêmement fine de métal vaporisé entourant ce point brûle dans un événement minuscule et contenu, isolant le défaut sans réduire sensiblement la capacité totale de l'enroulement. Un condensateur construit sur du papier ou sur un diélectrique à huile standard n'a pas cette propriété, donc un défaut dans un condensateur de style ancien était beaucoup plus susceptible de dégénérer en un court-circuit complet plutôt qu'en un événement localisé mineur. C'est l'une des raisons sous-jacentes pour lesquelles la construction de style CBB60 a remplacé les anciens types diélectriques dans presque toutes les applications de moteur à partir des années 1990.
Épaisseur de métallisation et sa relation avec la taille du condensateur
L'épaisseur de la couche métallisée déposée sur le film de polypropylène est une variable que les fabricants adaptent délibérément. Une couche de métallisation plus fine améliore le comportement d'auto-guérison car moins d'énergie est nécessaire pour vaporiser le point de défaut, mais elle augmente également la résistance série équivalente de l'enroulement, ce qui à son tour augmente l'échauffement interne sous l'effet du courant d'ondulation. Une couche de métallisation plus épaisse réduit la résistance et l’échauffement mais rend l’événement d’auto-guérison moins contenu. Les fabricants réputés de CBB60 équilibrent ce compromis par rapport à la tension cible et à la capacité nominale pour chaque taille de boîtier spécifique, ce qui explique en partie pourquoi la taille du condensateur ne peut pas être traitée comme un calcul purement géométrique : la spécification du film interne pour une unité de 370 V n'est pas simplement une version réduite d'une unité de 450 V avec la même capacité.
CBB60 comparé aux familles de condensateurs à film associées
La désignation CBB couvre une famille plus large de condensateurs en polypropylène métallisé, et les acheteurs qui s'approvisionnent en composants pour les applications moteurs rencontrent parfois des familles de pièces adjacentes qui se ressemblent mais sont conçues pour des tâches différentes. Comprendre ces distinctions évite une inadéquation de dimensionnement ou d’application plus loin dans la chaîne d’approvisionnement.
| Tapez | Cas typique | Devoir principal | Plage de capacité commune |
|---|---|---|---|
| CBB60 | Canette ronde ou ovale en aluminium | Fonctionnement continu du moteur | 1,5 à 100 uF |
| CBB61 | Bloc plat rectangulaire en résine |
