Comment tester un condensateur AC avec un multimètre ? | test en direct du bon ou du mauvais condensateur

Déterminer si un condensateur CA dans un climatiseur est bon ou mauvais ne nécessite pas de connaissances professionnelles en ingénierie électronique. Tant que vous disposez d'un multimètre doté d'une fonction "test de capacité", vous pouvez suivre ces étapes et devenir vous-même un semi-expert.

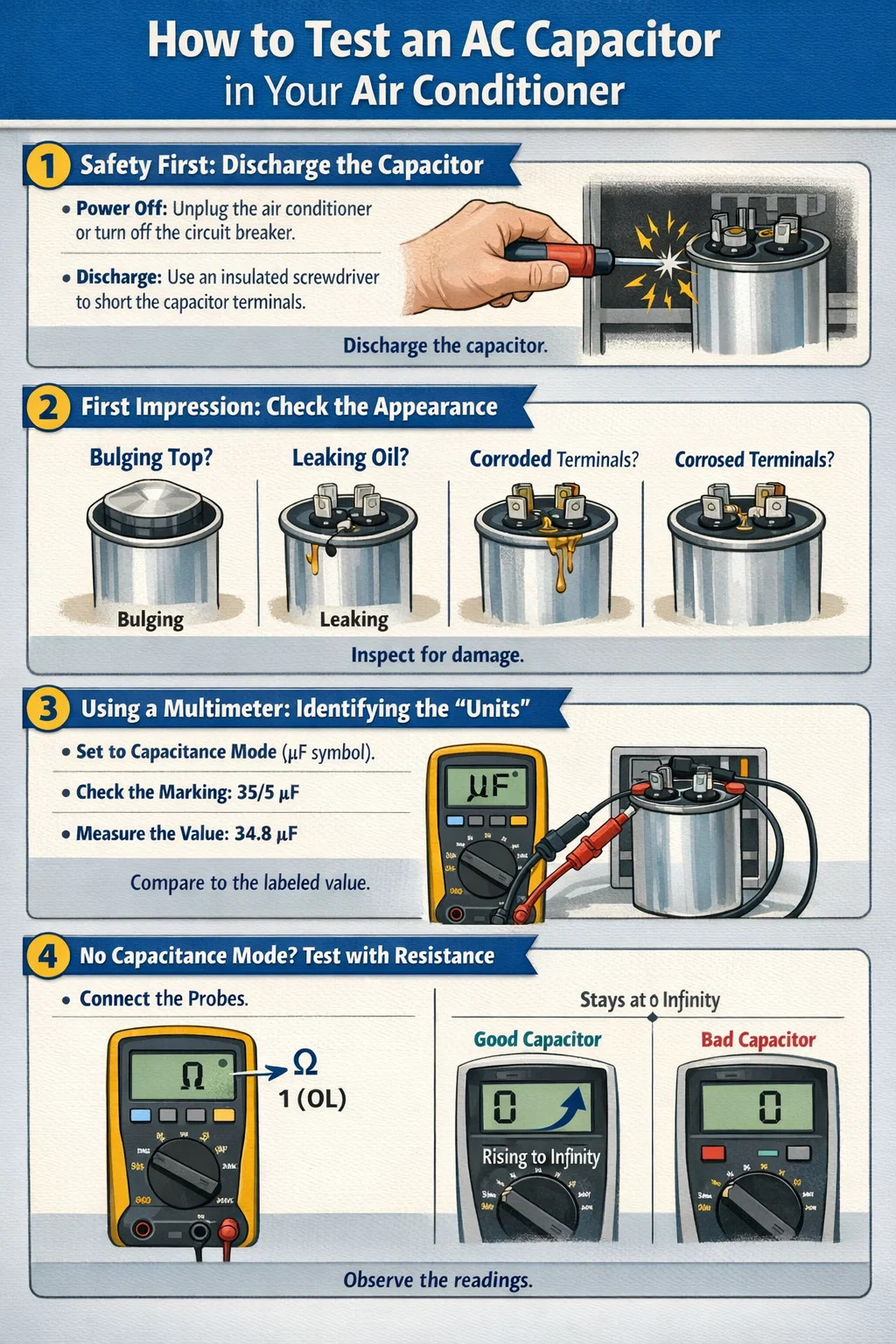

1. La sécurité d'abord : décharger le condensateur

Cette étape est la plus importante avant de commencer les tests. Un condensateur CA est comme une batterie ; même après une coupure de courant, il peut encore contenir une charge haute tension et le toucher directement pourrait entraîner un grave choc électrique.
Mise hors tension : débranchez le climatiseur ou coupez le disjoncteur.
Décharge : Trouvez un tournevis avec un manche bien isolé et utilisez la tige métallique pour toucher simultanément les deux (ou trois) bornes du condensateur. Si vous entendez un « pop » ou voyez une petite étincelle, cela signifie que la charge résiduelle a été déchargée.

2. Première impression : vérifiez l'apparence

Certains défectueux Condensateurs CA vous n'avez même pas besoin d'être testé avec un instrument ; vous pouvez le savoir rien qu'en les regardant :
Renflement : le dessus du condensateur doit être plat. S'il est bombé comme du pain fermenté, il est définitivement cassé.
Fuite d'huile : S'il y a une fuite de liquide huileux par le bas ou par le haut, cela indique un dommage interne.
Corrosion : des bornes gravement corrodées peuvent également entraîner un mauvais contact.

3. Utilisation d'un multimètre : identifier les "unités"

Réglez le multimètre sur la plage de mesure de capacité (généralement marquée du symbole –|(– ou étiquetée nF/μF).
Vérifiez les marquages : chaque condensateur CA aura sa valeur de capacité écrite sur son côté. Par exemple, "35/5 μF" signifie qu'il s'agit d'un double condensateur, le plus grand étant de 35 et le plus petit étant de 5.
Mesurer la valeur réelle : Placer les sondes du multimètre sur les bornes correspondantes (par exemple, "C" et "HERM" pour mesurer la section compresseur, "C" et "FAN" pour mesurer la section ventilateur).
Comparez : si la valeur mesurée est significativement différente de la valeur marquée (par exemple, marquée 35, mais la mesure n'est que de 10, ou il n'y a aucune lecture du tout), cela signifie que le condensateur est « faible » et doit être remplacé.

4. Que se passe-t-il s'il n'y a pas de plage de capacité ? Utilisez la plage de résistance pour « écouter son rythme cardiaque »

Si votre multimètre ne dispose pas d'une fonction dédiée à la mesure de la capacité, vous pouvez utiliser la plage de résistance (Ω) pour l'évaluer grossièrement :
Observation dynamique : Connectez les sondes et observez les chiffres sur l'écran. Un bon condensateur affichera un petit nombre qui augmentera rapidement et affichera finalement l'infini (ou "1"/"OL").
Principe : En effet, la batterie du multimètre charge le condensateur. Si le nombre reste inchangé ou affiche toujours 0, alors le condensateur AC est définitivement défectueux.

5. Signes courants de bons et de mauvais condensateurs
