عربىQue signifie 104J sur un condensateur
104J imprimé sur le corps d'un condensateur signifie que le composant a une capacité de 100 000 picofarads, ce qui équivaut à 0,1 microfarads, avec une tolérance de plus ou moins 5 pour cent. Les deux premiers chiffres, 10, sont les chiffres significatifs, le troisième chiffre, 4, vous indique combien de zéros ajouter après ces deux chiffres lorsque le résultat est exprimé en picofarads, et la lettre J est le code de tolérance qui suit la partie numérique. Ce système de marquage à trois chiffres et lettres existe parce que les petits condensateurs à disque céramique, les condensateurs multicouches monolithiques et de nombreux condensateurs à film ont des corps trop petits pour imprimer une valeur décimale complète avec un symbole d'unité dans un texte lisible. Les fabricants ont donc adopté un raccourci compact à la place.
Une fois le modèle compris, la lecture de tout marquage similaire devient routinière plutôt que déroutante. Un condensateur 103J équivaut à 10 000 pF ou 0,01 microfarads, un condensateur 224J équivaut à 220 000 pF ou 0,22 microfarads et un condensateur 474J équivaut à 470 000 pF ou 0,47 microfarads. La lettre de tolérance modifie la plage de précision garantie autour de ce chiffre nominal plutôt que de la valeur nominale elle-même, de sorte qu'un 104K et un 104J mesurent tous deux près de 0,1 microfarads sur une pièce fraîche et non endommagée, mais la version K permet un écart plus large de plus ou moins 10 pour cent tandis que la version J est maintenue à une bande plus serrée de plus ou moins 5 pour cent.
Cette habitude de codage n’est pas propre à une usine ou à un pays. Il remonte à une convention industrielle commune qui s'est répandue parce qu'elle permettait aux fabricants d'imprimer une valeur sur un composant en utilisant seulement quatre caractères, que ce composant se retrouve dans un téléviseur, un tableau de commande de machine à laver, une alimentation électrique ou un capteur industriel. Toute personne travaillant régulièrement avec des appareils électroniques finit par mémoriser la poignée de codes courants à trois chiffres simplement par une exposition répétée, de la même manière qu'une personne travaillant avec des raccords de plomberie mémorise les diamètres de tuyaux courants sans avoir besoin de les rechercher.
Décryptage complet du système à trois chiffres et lettres
La convention de codage des condensateurs de style 104J suit la même logique que celle utilisée pour la plupart des condensateurs à disque, en céramique et à petit film vendus dans le monde. Les fabricants s'appuient sur ce raccourci car il est bien plus facile d'imprimer cinq ou six caractères sur un composant de la taille d'un grain de riz que d'imprimer une valeur décimale complète avec un symbole d'unité, et parce qu'un système standardisé permet à un technicien formé sur les pièces d'une marque de lire les pièces d'une autre marque sans rien réapprendre.
| Code imprimé | Valeur en pF | Valeur en µF | Utilisation typique |
|---|---|---|---|
| 101J | 100 pF | 0,0001µF | Bypass haute fréquence, réglage RF |
| 102J | 1 000 pF | 0,001 µF | Filtrage du bruit, couplage RF |
| 103J | 10 000 pF | 0,01 µF | Découplage dans les circuits logiques |
| 104J | 100 000 pF | 0,1 µF | Bypass général, lissage de l'alimentation |
| 154J | 150 000 pF | 0,15 µF | Réseaux d'amortissement, suppression EMI |
| 224J | 220 000 pF | 0,22 µF | Aide au démarrage du moteur, circuits de synchronisation |
| 334J | 330 000 pF | 0,33 µF | Filtrage audio, couplage de lignes électriques |
| 474J | 470 000 pF | 0,47 µF | Couplage audio, réseaux snubber |
| 105J | 1 000 000 pF | 1 µF | Filtrage en bloc de l'alimentation électrique |
Les lettres de tolérance suivent une norme distincte de la valeur numérique, et c'est un point qui fait trébucher les personnes qui débutent dans la lecture de ces marquages. J signifie plus ou moins 5 pour cent, K signifie plus ou moins 10 pour cent, M signifie plus ou moins 20 pour cent, F signifie plus ou moins 1 pour cent et G signifie plus ou moins 2 pour cent. Dans un circuit où la précision de synchronisation ou la fréquence de coupure du filtre sont importantes, une tolérance plus stricte comme J ou F maintient le comportement prévisible dans un lot de production, tandis qu'une tolérance plus lâche comme M est acceptable pour les rôles de contournement de base ou de suppression du bruit où la valeur exacte doit simplement se situer dans une large plage plutôt que d'atteindre une cible précise.
Pourquoi le troisième chiffre est un multiplicateur et pas seulement un autre chiffre
Un point de confusion courant consiste à traiter les trois chiffres comme s'il s'agissait de chiffres significatifs, ce qui conduit à une lecture erronée. L'approche correcte consiste à traiter uniquement les deux premiers chiffres comme nombre de base, puis à utiliser le troisième chiffre uniquement comme un multiplicateur de puissance de dix appliqué aux picofarads. Pour 104, le nombre de base est 10 et le multiplicateur est 10 à la puissance quatre, ce qui donne 10 multiplié par 10 000, ce qui équivaut à 100 000 picofarads. L'application de cette même logique à 475 donne une base de 47 et un multiplicateur de 10 à la puissance cinq, produisant 4 700 000 picofarads, ou 4,7 microfarads, une valeur parfois observée sur les condensateurs à film plus grands utilisés dans l'électronique de puissance.
Tensions nominales imprimées à côté du code
De nombreux condensateurs portant un code de style 104J portent également une tension nominale distincte imprimée à proximité, généralement 50 V, 100 V, 250 V, 400 V ou 630 V pour les types de film. Ce chiffre de tension est la tension de fonctionnement maximale que le diélectrique peut tolérer en continu sans se décomposer, et il est entièrement indépendant de la valeur de capacité elle-même. Un condensateur 104J évalué à 50 V et un condensateur 104J évalué à 400 V stockent la même charge de 0,1 microfarad à une tension donnée, mais la version 400 V utilise un matériau diélectrique plus épais ou différent pour survivre à des contraintes continues plus élevées, c'est pourquoi il est physiquement plus grand et coûte généralement plus cher à produire.
Comment Condensateurs CBB60 Se rapporter à ce système de valeurs

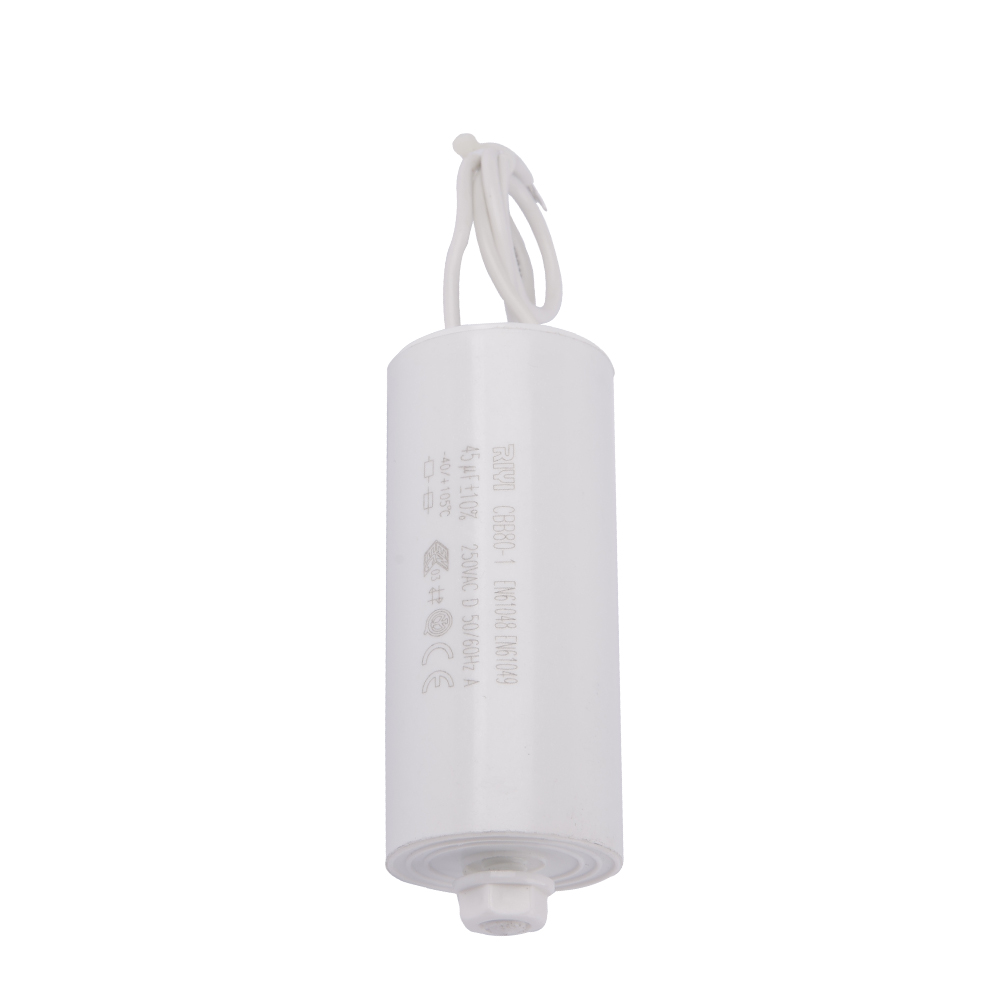

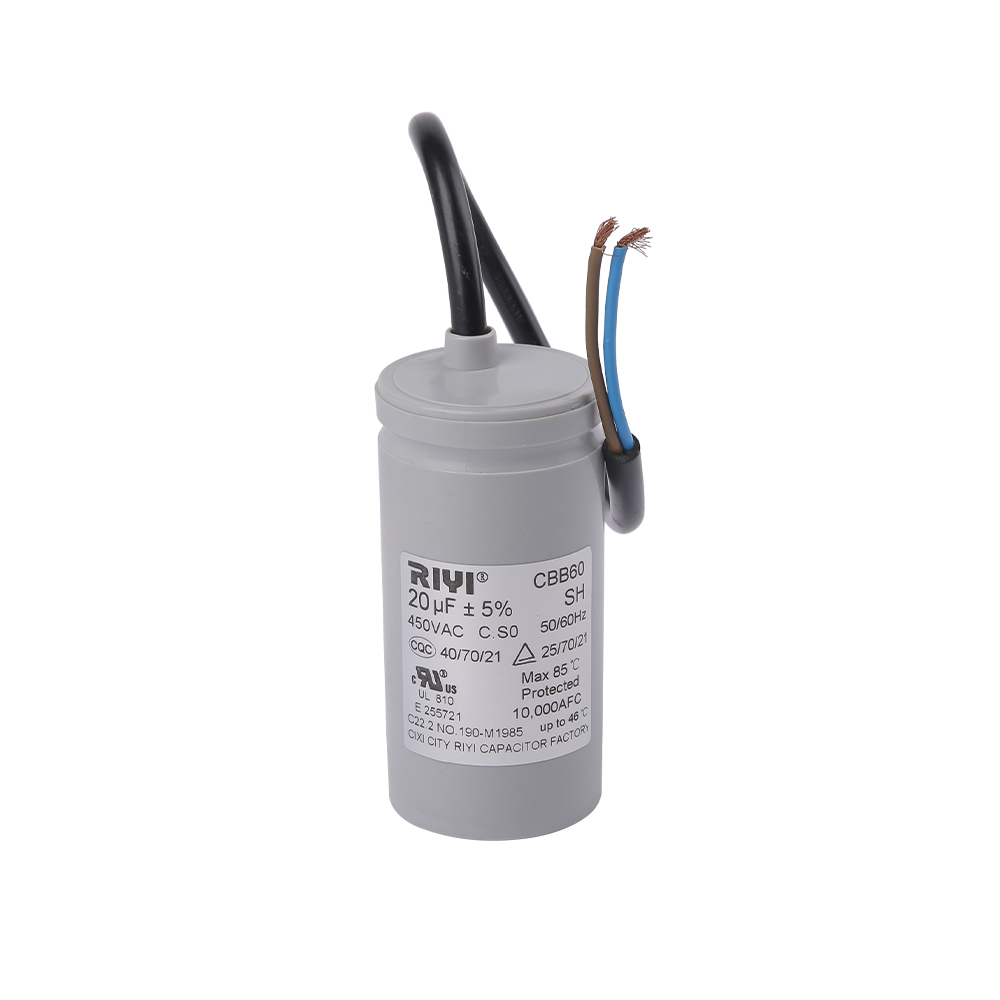

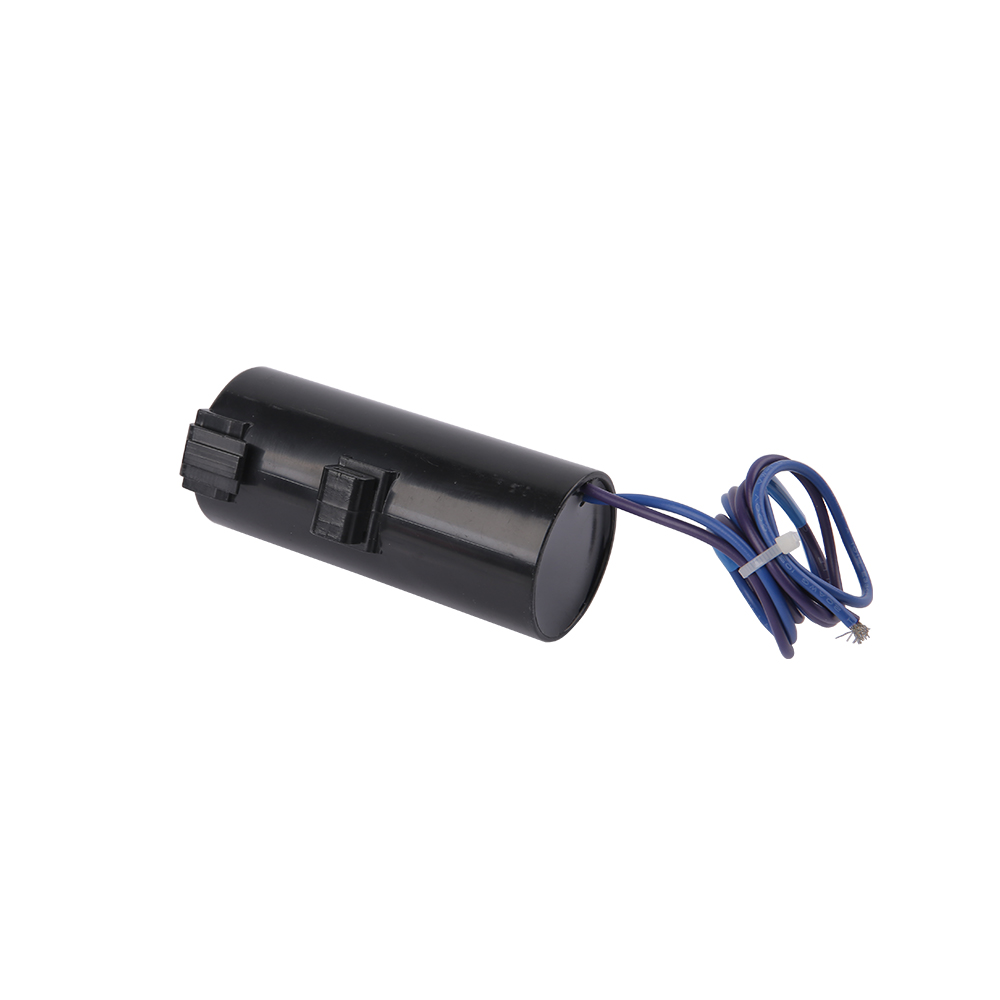

A Le condensateur CBB60 est un condensateur à film en polypropylène métallisé spécialement conçu pour faire fonctionner des moteurs à induction AC. , le plus souvent les moteurs monophasés que l'on trouve dans les pompes à eau, les ventilateurs, les compresseurs et autres équipements rotatifs. Contrairement à un petit disque en céramique marqué 104J, un condensateur CBB60 est un composant cylindrique ou ovale plus grand conçu pour une tension alternative continue, généralement 250 V ou 450 V, et il est étiqueté directement en microfarads plutôt qu'en code pF à trois chiffres, car il y a suffisamment de surface sur le boîtier pour imprimer la valeur complète ainsi que les informations sur la tension nominale, la tolérance et la fréquence.
Même si les unités CBB60 ignorent le codage abrégé, le calcul de capacité sous-jacent est identique à celui des petites pièces codées. Un condensateur CBB60 évalué à 25 microfarads stocke le même type de relation de charge qu'un condensateur céramique de 0,1 microfarad, juste à une échelle environ 250 fois plus grande, et construit avec un diélectrique et une construction adaptée au courant d'ondulation CA soutenu plutôt qu'à de brèves impulsions de filtrage CC. Quiconque compare un petit condensateur de signal codé 104J à un condensateur de fonctionnement de moteur CBB60 compare en réalité deux tâches différentes : le conditionnement du signal au niveau de la fraction du microfarad et le déphasage du moteur à des dizaines de microfarads.
Les valeurs de capacité typiques du CBB60 trouvées dans les plaques signalétiques des moteurs et les manuels de pompe vont de 1,5 µF à 50 µF, avec des valeurs de stock courantes à 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 30 µF, 35 µF, 40 µF et 45 µF. La sélection de la valeur CBB60 correcte pour un moteur n'est pas une conjecture facultative ; la valeur du condensateur est choisie par le fabricant du moteur en fonction de la conception des enroulements, et l'échange d'une valeur incompatible modifie le couple de démarrage, le courant de fonctionnement et l'accumulation de chaleur dans les enroulements du moteur.
Construction physique d'un condensateur CBB60
La structure interne d'un condensateur CBB60 utilise un mince film de polypropylène avec une couche d'aluminium ou de zinc métallisé déposée directement sur sa surface, enroulée dans un cylindre compact plutôt que empilée sous forme de plaques plates. Cette construction en film métallisé confère au condensateur une propriété d'auto-guérison : si un petit point faible du diélectrique tombe en panne sous une contrainte de tension, la chaleur localisée vaporise la fine couche de métal juste autour de cet endroit, isolant instantanément le défaut sans mettre tout le condensateur hors service. C'est l'une des raisons pour lesquelles les condensateurs à film métallisé comme le CBB60 sont préférés pour le fonctionnement continu d'un moteur à courant alternatif par rapport à d'autres types diélectriques dépourvus de ce comportement d'auto-compensation.
Le boîtier extérieur est généralement une coque en plastique dur remplie d'une résine époxy ou d'un composé d'enrobage similaire, qui scelle l'humidité et offre une stabilité mécanique contre les vibrations produites par un moteur en marche. Deux ou trois cosses s'étendent depuis le haut, dimensionnées pour accepter les connecteurs à fourche standard, et de nombreuses unités CBB60 incluent également un mécanisme de décompression intégré dans la conception du boîtier, de sorte que si la pression interne s'accumule à la suite d'une condition de défaut, le boîtier s'évacue de manière contrôlée plutôt que de se rompre de manière imprévisible.
Faire correspondre la valeur du condensateur à l'application
Le choix entre un petit condensateur codé et un condensateur de type CBB60 dépend du rôle électrique joué par le composant et non de vos préférences personnelles. La liste ci-dessous compare les deux familles de condensateurs aux situations dans lesquelles chacune constitue le bon choix.
- Le filtrage, le découplage et la synchronisation au niveau du signal sur les cartes de circuits imprimés nécessitent des condensateurs codés en céramique ou à film comme le 104J, car ces rôles nécessitent des valeurs petites et stables dans un encombrement compact.
- Le déphasage des moteurs à courant alternatif monophasé nécessite un condensateur de fonctionnement CBB60 ou équivalent, car ces rôles nécessitent une grande capacité nominale pour une tension de ligne continue et un courant d'ondulation.
- Tout condensateur placé sur une ligne CA, même brièvement, doit avoir une tension nominale CA avec une marge supérieure à la tension d'alimentation, c'est pourquoi les unités CBB60 sont évaluées à 250 V ou 450 V plutôt que les tensions nominales CC inférieures courantes sur les petites pièces en céramique.
- Les condensateurs de remplacement doivent correspondre à la valeur microfarad d'origine dans la bande de tolérance indiquée, car le remplacement d'une valeur sous-dimensionnée ou surdimensionnée modifie l'angle de phase du moteur et peut raccourcir la durée de vie du moteur.
- Les environnements avec une chaleur ambiante élevée ou des cycles de service continus favorisent les condensateurs CBB60 avec une température nominale plus élevée, car la chaleur soutenue est l'un des principaux facteurs qui réduisent progressivement la durée de vie des condensateurs à film.
Les données de terrain collectées par les techniciens de réparation de moteurs et référencées dans la documentation générale sur l'entretien des appareils électroménagers montrent systématiquement qu'une valeur de condensateur de fonctionnement dérivant de plus de 10 pour cent en dessous de son chiffre nominal en microfarad est en corrélation avec un couple de démarrage sensiblement réduit et un courant de fonctionnement plus élevé sur les moteurs de compresseur et de pompe monophasés, ce qui est l'une des raisons pour lesquelles les condensateurs CBB60 sont généralement spécifiés avec des bandes de tolérance plus étroites telles que plus ou moins 5 pour cent plutôt que les bandes plus lâches acceptables sur les condensateurs de signal à usage général.
Lire une plaque signalétique de moteur pour connaître la valeur correcte
La plupart des moteurs monophasés qui nécessitent un condensateur de fonctionnement indiquent la valeur exacte en microfarad et la tension nominale directement sur la plaque signalétique, souvent affichée sous la forme "Cap 20uF 450V". Lorsque la plaque signalétique est manquante ou usée, le condensateur d'origine lui-même, s'il est encore lisible, constitue la deuxième meilleure référence. Si aucune des deux n'est disponible, la comparaison avec la puissance et la tension nominale du moteur à l'aide du tableau de références croisées d'un fabricant constitue l'approche de repli standard, car les conceptions d'enroulements de moteur à une puissance et une tension données ont tendance à se regrouper autour d'une plage étroite de valeurs de capacité appropriées.
Comparaison des condensateurs de style 104J avec les condensateurs CBB60 côte à côte
En plaçant les deux familles de condensateurs l'une à côté de l'autre, les différences pratiques sont faciles à voir d'un coup d'œil, même si les deux stockent finalement la charge électrique en utilisant la même physique de base.
| Attribut | Condensateur de style 104J | Condensateur CBB60 |
|---|---|---|
| Capacité typique | Fractions d'un microfarad | 1,5 à 50 microfarads |
| Devoir principal | Filtrage du signal, découplage | Déphasage moteur, assistance à la marche |
| Style de tension nominale | Tension de fonctionnement CC, faible à modérée | Tension alternative continue, 250 V ou 450 V |
| Méthode d'étiquetage | Code à trois chiffres et lettre | Valeur microfarad complète imprimée sur le boîtier |
| Taille physique | Petit, monté sur carte | Boîtier cylindrique plus grand avec cosses |
| Exposition au cycle de service | Courant intermittent à faible ondulation | Courant ondulatoire continu et soutenu |
La distinction est particulièrement importante lorsque quelqu'un dépanne un équipement et trouve côte à côte deux condensateurs inconnus, un petit et codé, un plus grand et imprimé en microfarads simples. Reconnaître à quelle famille appartient un composant permet de déterminer immédiatement le rôle qu'il joue et le type de pièce de rechange approprié, plutôt que de supposer que les deux pièces remplissent des fonctions interchangeables simplement parce qu'elles sont toutes deux étiquetées comme des condensateurs.
Test et vérification des valeurs des condensateurs
Confirmer qu'un condensateur correspond toujours à sa valeur imprimée, qu'il porte un code de style 104J ou une étiquette CBB60, est une vérification rapide avec le bon compteur. Un multimètre numérique avec une plage de capacité, ou un compteur LCR dédié, lit directement la capacité réellement stockée. Le composant doit d'abord être complètement déchargé, car un condensateur chargé peut endommager un compteur ou donner une fausse lecture.
Étapes pour une vérification de capacité de base
Débranchez complètement le condensateur du circuit ou du moteur avant le test, car un condensateur encore connecté à un circuit sous tension donnera des lectures inexactes et peut présenter un risque d'électrocution dû à la charge stockée. Déchargez le condensateur en pontant brièvement ses bornes avec un fil de résistance isolé plutôt qu'un tournevis nu, car un court-circuit direct peut piquer les bornes. Réglez le compteur sur la fonction de capacité, connectez les fils aux deux bornes et comparez la lecture affichée à la valeur imprimée, en tenant compte du pourcentage de tolérance indiqué.
Un condensateur 104J lisant entre 0,095 µF et 0,105 µF se trouve à l'intérieur de sa fenêtre de plus ou moins 5 % et fonctionne normalement. Un condensateur CBB60 imprimé à 25 µF et indiquant une valeur inférieure à environ 20 µF s'est probablement dégradé et doit être remplacé, car un condensateur de fonctionnement de moteur qui a perdu plus de 20 % de sa capacité nominale est une cause fréquente de moteurs qui bourdonnent mais ne démarrent pas, ou qui démarrent lentement sous charge.
Reconnaître les signes d'avertissement physiques avant le test
Une inspection visuelle révèle souvent des problèmes avant qu’un relevé de compteur ne les confirme. Un condensateur CBB60 avec un dessus de boîtier bombé ou gonflé, des fissures visibles le long des coutures ou une fuite de résidu sombre autour des bornes est presque certainement tombé en panne en interne, et le tester en outre n'offre que peu d'informations supplémentaires au-delà de la confirmation qu'il doit être remplacé. Les petits condensateurs en céramique codés 104J présentent rarement un gonflement visible car leur construction diffère des types de films, mais des corps en céramique fissurés ou des joints de soudure décolorés sur la carte autour de la pièce sont des indices visuels utiles indiquant que quelque chose dans cette zone a surchauffé.
Interpréter les lectures qui ne correspondent pas à la tolérance
Une lecture qui dérive vers le haut plutôt que vers le bas sur un condensateur à film est moins courante mais peut quand même se produire, et elle indique généralement un problème d'étalonnage du compteur ou une mesure prise alors qu'une charge résiduelle était encore présente plutôt qu'une augmentation réelle de la capacité, puisque les condensateurs ne gagnent pas de capacité en vieillissant normalement. Une lecture qui dérive vers le bas est le schéma beaucoup plus fréquent et reflète une dégradation diélectrique progressive, une pénétration d'humidité ou l'effet cumulatif des événements de compensation auto-réparateurs décrits précédemment, dont chacun réduit légèrement la surface effective de la plaque pendant la durée de vie du composant.
Facteurs qui raccourcissent ou prolongent la durée de vie des condensateurs
Les deux familles de condensateurs vieillissent en raison des mêmes contraintes sous-jacentes, même si les délais et les symptômes de défaillance diffèrent en raison de leurs différents emplois et environnements d'exploitation.
Chaleur
Une température ambiante élevée est systématiquement identifiée comme le principal facteur de réduction de la durée de vie du film et du condensateur céramique, car la chaleur accélère la dégradation chimique du matériau diélectrique et de tout composé liant interne. Un condensateur CBB60 monté directement contre un boîtier de compresseur chaud vieillira plus rapidement qu'une pièce identique montée avec un entrefer et une certaine ventilation, même si les deux voient la même charge électrique.
Contrainte de tension
Faire fonctionner un condensateur de manière constante à proximité ou au-dessus de sa tension nominale comprime considérablement sa durée de vie par rapport à son fonctionnement avec une marge inférieure à cette tension nominale. C'est pourquoi la sélection d'un CBB60 évalué à 450 V sur une ligne d'alimentation nominale de 220 V ou 240 V, plutôt que de réduire la marge avec une pièce évaluée à 250 V, est une pratique courante dans les régions où la tension de ligne fluctue ou augmente occasionnellement.
Courant d'ondulation et cycle de service
Les condensateurs utilisés en service continu, tels qu'un CBB60 sur un moteur qui fonctionne pendant des heures d'affilée, subissent un échauffement de courant d'ondulation cumulatif plus important qu'un condensateur utilisé uniquement lors de brèves rafales intermittentes. C'est l'une des raisons pour lesquelles les condensateurs de fonctionnement du moteur sont physiquement plus grands par rapport à leur valeur de capacité que les condensateurs à petit signal d'une valeur microfarad similaire, car la plus grande surface du boîtier aide à dissiper la chaleur générée par un flux de courant soutenu.
Humidité et contamination
L'humidité qui pénètre dans le corps du condensateur, que ce soit à travers un joint de boîtier endommagé ou un défaut de fabrication, accélère la rupture diélectrique et peut conduire à une défaillance soudaine plutôt que progressive. Les boîtiers scellés remplis d'époxy sur les condensateurs CBB60 existent spécifiquement pour ralentir ce phénomène, c'est pourquoi un boîtier fissuré ou endommagé est traité comme un indicateur fort qu'un condensateur doit être remplacé même s'il teste encore dans les limites de tolérance à ce moment-là.
Considérations d'installation et de câblage pour les condensateurs CBB60
Une installation correcte affecte à la fois les performances et la durée de vie, tout autant que la sélection de la bonne valeur en microfarad. Un condensateur CBB60 est généralement câblé en parallèle avec le circuit d'enroulement de démarrage ou de fonctionnement du moteur, et la disposition des bornes sur le boîtier, qu'il comporte deux ou trois cosses, détermine la manière dont il se connecte aux applications de moteur à valeur unique ou à double valeur.
Orientation et emplacement de montage
Le montage d'un condensateur CBB60 dans un endroit protégé de l'exposition directe au soleil et à l'écart des autres composants générateurs de chaleur prolonge considérablement sa durée de vie pratique par rapport à son montage contre une surface chaude sans circulation d'air. Le montage vertical avec les bornes orientées vers le bas est une orientation couramment recommandée dans les manuels d'équipement, car elle réduit le risque d'accumulation d'humidité ou de condensation autour des connexions des bornes.
Connexions des bornes
Les connecteurs à fourche doivent être bien ajustés sur les bornes du condensateur sans jeu excessif, car une connexion lâche génère un échauffement localisé au point de contact à chaque fois que le courant circule, dégradant progressivement à la fois le connecteur et la cosse. Le calibre des fils doit correspondre à la consommation de courant attendue du circuit et les connexions doivent être suffisamment sécurisées mécaniquement pour résister aux vibrations produites par un moteur en marche pendant des mois ou des années de service.
Fourchette de substitution de la valeur de remplacement
Lorsqu'une valeur de remplacement exacte n'est pas disponible, une directive pratique communément référencée permet une valeur de remplacement CBB60 à environ plus ou moins 10 pour cent de la valeur nominale initiale en microfarad sans affecter matériellement les performances du moteur, bien que rester aussi proche que possible de la valeur originale de la plaque signalétique reste l'approche préférée chaque fois que cette pièce exacte peut être obtenue.
Foire aux questions
Quelle est la valeur réelle en microfarad d'un condensateur 104J
Un condensateur 104J mesure 0,1 microfarads, soit l'équivalent de 100 000 picofarads, avec une tolérance de plus ou moins 5 % autour de cette valeur nominale.
Un condensateur CBB60 peut-il être marqué avec un code similaire à trois chiffres
La plupart des condensateurs CBB60 impriment la valeur complète en microfarads directement sur le boîtier plutôt que d'utiliser le raccourci à trois chiffres pF, car le boîtier plus grand laisse de la place pour un étiquetage en texte brut, ainsi que la tension nominale et la tolérance.
Une lettre de tolérance plus élevée est-elle toujours meilleure que J
Non. Une tolérance plus stricte comme F ou J signifie que la valeur réelle reste plus proche de la valeur nominale, ce qui est important pour les circuits de synchronisation et de filtrage, mais pour le service de dérivation général, une tolérance plus lâche telle que K ou M est parfaitement acceptable et souvent moins coûteuse.
Pourquoi les condensateurs CBB60 ont-ils besoin d'une tension nominale alternative au lieu d'une tension continue
Les condensateurs CBB60 se trouvent directement sur la ligne CA pendant que le moteur tourne, ils subissent donc une tension alternative continue et un courant d'ondulation, ce qui nécessite un diélectrique et une construction conçus pour un service CA soutenu plutôt que pour les brèves impulsions CC qu'un petit condensateur céramique gère généralement.
Que se passe-t-il si une mauvaise valeur CBB60 est installée sur un moteur
Une valeur microfarad incorrecte modifie l'angle de phase entre les enroulements du moteur, ce qui peut réduire le couple de démarrage, augmenter le courant de fonctionnement et augmenter la température de fonctionnement, raccourcissant ainsi la durée de vie du moteur.
Comment often should a CBB60 capacitor be checked
Il n'existe pas d'intervalle fixe universel, puisque la durée de vie dépend de la température ambiante, de la durée de fonctionnement et de la stabilité de la tension, mais vérifier la capacité chaque fois qu'un moteur démarre lentement, bourdonne ou déclenche une protection contre les surcharges est un point de déclenchement raisonnable et pratique.
Un condensateur 104J peut-il être utilisé à la place d'un condensateur CBB60
Non, les deux ne sont pas interchangeables. Un condensateur 104J ne contient que 0,1 microfarads et est conçu pour une tension de niveau de signal faible, tandis qu'un moteur nécessite des dizaines de microfarads à une tension alternative continue bien au-delà de ce pour quoi un petit condensateur codé est conçu.
Une valeur microfarad CBB60 plus élevée signifie-t-elle toujours des performances de démarrage du moteur plus élevées
Pas nécessairement. Les enroulements du moteur sont conçus autour d'une valeur de capacité spécifique choisie par le fabricant, et l'installation d'une valeur nettement supérieure à celle spécifiée peut surchauffer l'enroulement et le condensateur lui-même plutôt que d'améliorer les performances, donc faire correspondre la valeur de la plaque signalétique est l'approche la plus sûre plutôt que de supposer qu'une valeur plus grande est meilleure.
De quoi la propriété d'auto-guérison d'un condensateur CBB60 protège-t-elle réellement contre
Il protège contre les petits points faibles diélectriques localisés qui se transforment en un court-circuit complet, puisque le bref événement de compensation isole le défaut sur une zone minuscule au lieu de le laisser se propager sur toute la couche de film, ce qui est l'une des raisons pour lesquelles la construction de films métallisés est privilégiée pour le fonctionnement continu d'un moteur à courant alternatif.
Pourquoi deux condensateurs avec le même code 104J ont-ils parfois des tailles physiques différentes
Les différences de taille physique entre deux condensateurs 104J se résument généralement à une tension nominale différente ou à un matériau diélectrique différent, car les deux facteurs affectent l'épaisseur que doit avoir la couche diélectrique, même si la valeur de capacité et la tolérance imprimées sur le boîtier restent identiques.
