1 Guide des condensateurs Microfarad : spécifications, utilisations et conseils de remplacement du CBB60

Qu'est-ce qu'un condensateur de 1 microfarad et pourquoi est-ce important

A Condensateur de 1 microfarad (1 µF) stocke un millionième de farad de charge électrique. Cela peut sembler trivialement petit, mais en pratique, cela représente l'une des valeurs de capacité les plus polyvalentes en électronique – utile pour les circuits de synchronisation, le couplage de signaux, le filtrage audio, le découplage d'alimentation et les applications de déphasage de moteur. Lorsque quelqu'un fait référence à un « plafond de 1 µF », il désigne généralement un composant qui gère les tâches de basse à moyenne fréquence avec précision et une perte d'énergie minimale.

Pour mettre l'échelle en contexte : un farad est une quantité massive de capacité presque jamais vue dans les composants discrets. Un microfarad équivaut à 10⁻⁶ farads et se situe confortablement entre les capuchons en céramique de la gamme picofarad utilisés pour le filtrage RF et les condensateurs électrolytiques de centaines de microfarads utilisés pour le lissage de puissance en masse. C'est exactement là que 1 µF brille : suffisamment capable pour interagir de manière significative avec les signaux CA basse fréquence et suffisamment compact pour apparaître dans tout, des circuits de smartphone aux cartes moteurs de machine à laver.

Le Condensateur CBB60 Cette famille, construite autour de la technologie du film de polypropylène métallisé, apparaît fréquemment dans la plage de 1 µF à 100 µF. Un Condensateur 1µF CBB60 est généralement utilisé dans les enroulements auxiliaires de moteurs légers, les cartes de commande de ventilateurs et les circuits de pompes à faible puissance où un condensateur à film stable et longue durée surpasse les alternatives moins chères. Comprendre comment la valeur de 1 microfarad se comporte dans ces contextes est la base pour sélectionner, tester et remplacer correctement ces composants.

Le Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Le farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfarad (µF ou uF) : 1 × 10⁻⁶ F — utilisé dans les condensateurs de moteur, le couplage audio et le filtrage de l'alimentation
• Nanofarad (nF) : 1 × 10⁻⁹ F — utilisé dans les circuits de synchronisation et les filtres haute fréquence ; 1 µF = 1 000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — utilisé dans les circuits RF, les circuits d'antenne et les oscillateurs à cristal ; 1 µF = 1 000 000 pF

Un condensateur de 1 µF étiqueté « 105 » sur son corps (commun pour les types multicouches en céramique) utilise la notation codée : les deux premiers chiffres donnent la mantisse (10) et le troisième chiffre donne l'exposant de 10 en picofarads (5 = 10⁵ pF = 100 000 pF = 0,1 µF). Une pièce étiquetée directement « 1µF », ou portant un « 1.0 » à côté du symbole µF, est sans ambiguïté. Lisez toujours attentivement le marqueur d'unité : confondre µF avec nF sur un condensateur de moteur peut entraîner un composant avec une capacité 1 000 fois trop faible, empêchant ainsi le démarrage complet du moteur.

Pour les applications de moteur, les valeurs de capacité sont généralement comprises entre 1 µF et 100 µF selon la taille du moteur. Un ventilateur de plafond peut nécessiter 1 µF à 5 µF ; un petit moteur de pompe monophasé peut avoir besoin de 4 µF à 16 µF ; un moteur à tambour de machine à laver pleine grandeur utilise généralement 8 µF à 25 µF. La valeur de 1 µF correspond donc au plus petit territoire pratique de condensateurs de moteur : ventilateurs auxiliaires, petites pompes à eau et moteurs à induction à faible charge.

Comment fonctionne le condensateur CBB60 et où 1 µF s'intègre

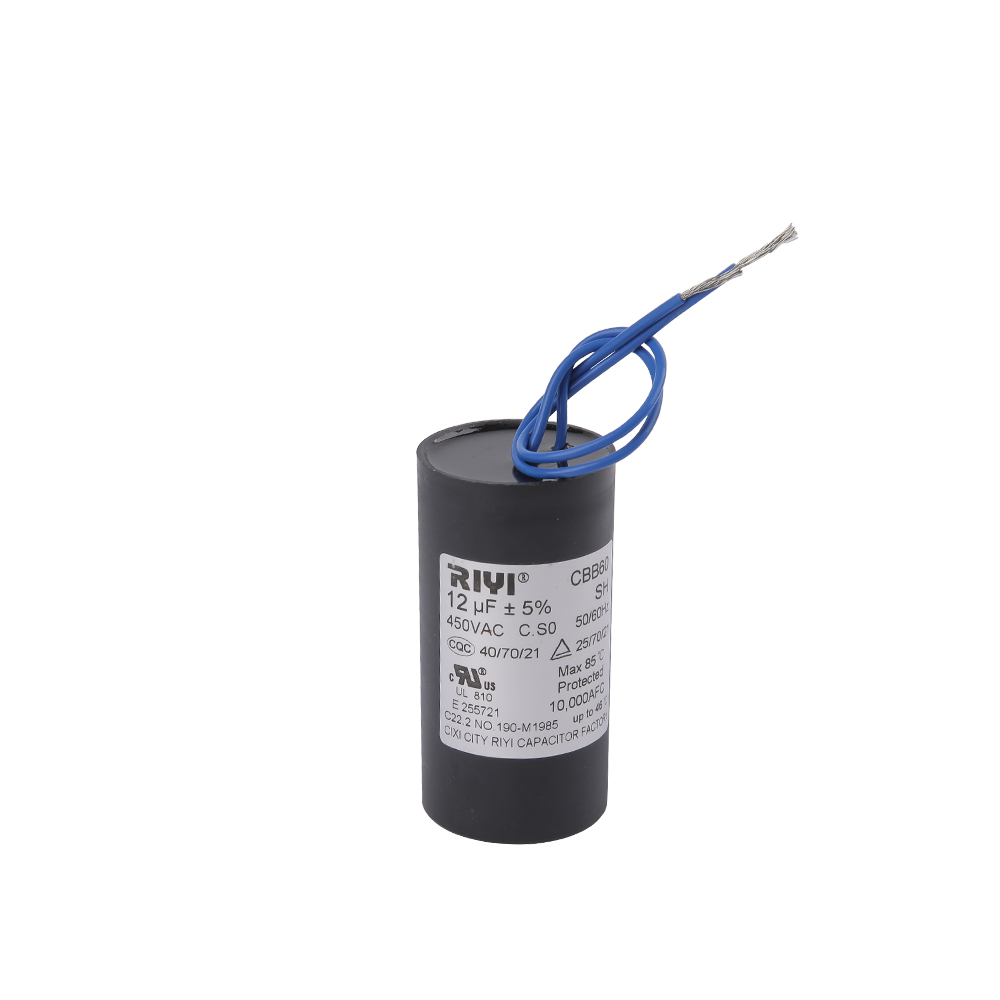

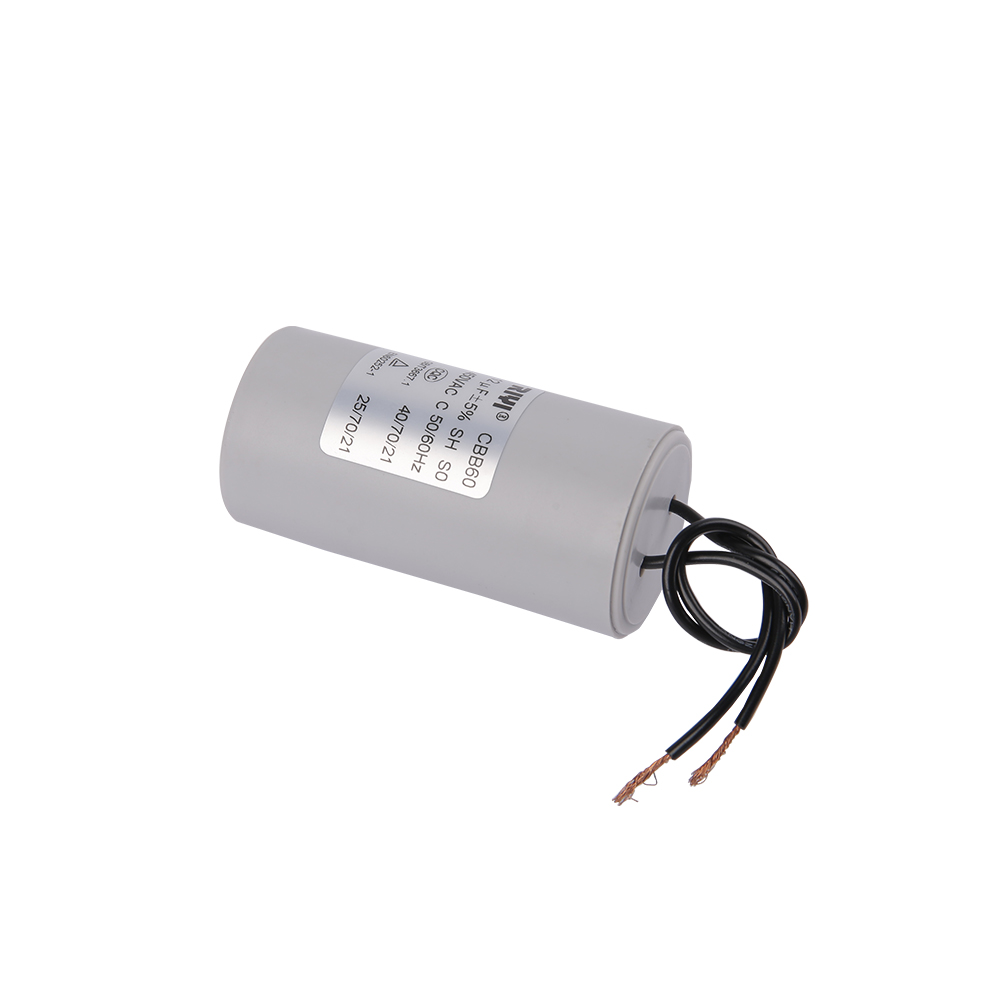

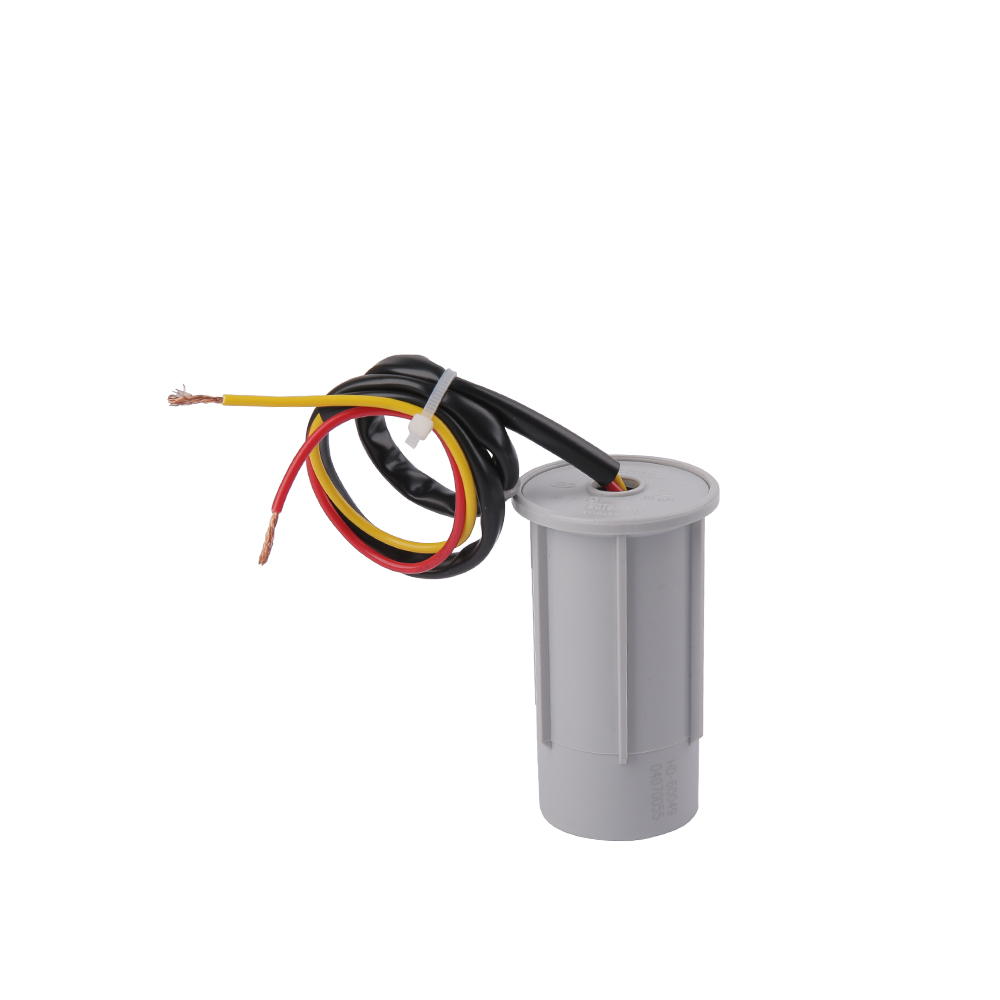

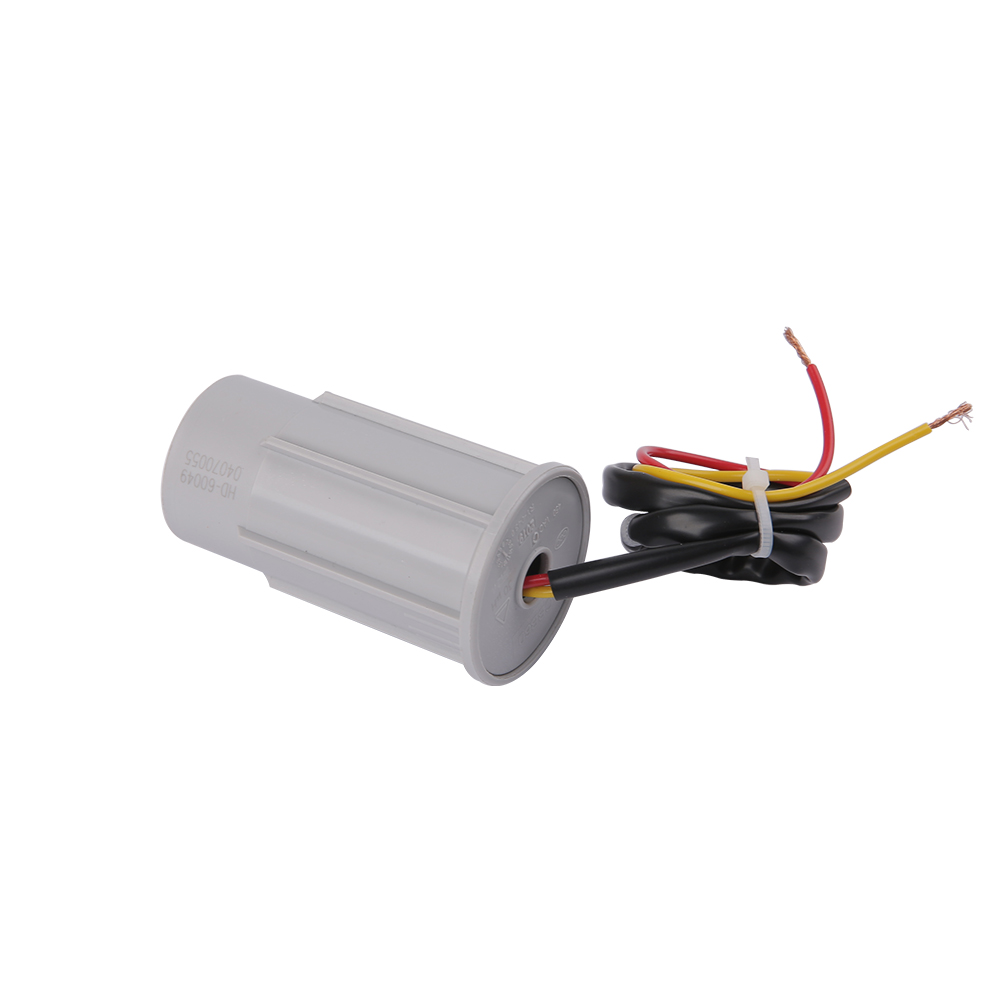

Le CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Le core function of a CBB60 capacitor in a single-phase motor is déphasage . Une alimentation CA monophasée ne peut pas à elle seule générer un champ magnétique rotatif : elle en produit uniquement un champ oscillant. En connectant un condensateur en série avec l'enroulement auxiliaire (de démarrage), le courant traversant cet enroulement est décalé d'environ 90 degrés par rapport au courant de l'enroulement principal. Cette différence de phase crée une approximation biphasée suffisante pour générer un champ magnétique tournant et produire un couple de démarrage.

À 1 µF, un condensateur CBB60 produit une contribution de déphasage relativement modeste, adaptée aux moteurs ayant de faibles exigences de couple de démarrage et de petits enroulements auxiliaires. Sa réactance (Xc) à 50 Hz peut être calculée comme suit :

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3 183 ohms

À 60 Hz, cela tombe à environ 2 653 ohms. Cette impédance élevée signifie qu'un condensateur de 1 µF ne laisse circuler qu'un faible courant réactif, ce qui convient aux petits moteurs où la résistance et l'inductance de l'enroulement auxiliaire sont elles-mêmes élevées. L'association d'un condensateur CBB60 de 1 µF avec un moteur nécessitant 10 µF entraînerait une réduction importante du couple de démarrage, un bourdonnement possible, une surchauffe de l'enroulement auxiliaire et éventuellement une panne du moteur.

Propriétés d'auto-guérison du film métallisé

L’un des avantages déterminants de la construction CBB60 est l’auto-guérison. Lorsqu'un défaut microscopique ou une panne diélectrique locale se produit, la fine métallisation d'aluminium ou de zinc autour du défaut se vaporise presque instantanément en raison de l'énergie libérée. Cela isole le défaut et restaure le diélectrique, évitant ainsi les courts-circuits catastrophiques. Un seul événement d'auto-guérison entraîne une réduction négligeable de la capacité (souvent inférieure à 0,01 %), ce qui signifie que le condensateur continue de fonctionner de manière fiable même après de nombreux événements de panne mineure au cours de sa durée de vie.

Cette propriété d'auto-réparation est l'une des raisons pour lesquelles les condensateurs CBB60 sont préférés aux types électrolytiques en papier ou en aluminium pour un fonctionnement continu du moteur. Un condensateur CBB60 typique de haute qualité est conçu pour 60 000 heures ou plus de fonctionnement continu à la température nominale, contre 2 000 à 5 000 heures pour des condensateurs électrolytiques en aluminium typiques dans des conditions similaires.

Spécifications clés à vérifier lors de la sélection d'un condensateur CBB60 de 1 microfarad

Choisir le bon condensateur 1 µF pour une application moteur va au-delà de la correspondance du numéro de capacité. Plusieurs spécifications interdépendantes déterminent si le composant fonctionnera en toute sécurité et durera sa durée de vie nominale.

Tension nominale : vous pouvez monter en toute sécurité, jamais baisser

Une question courante lors du remplacement d'un condensateur CBB60 de 1 µF est de savoir si une unité à tension nominale plus élevée peut remplacer l'original. La réponse est oui : remplacer une unité de 250 VCA par une autre de 450 VCA est parfaitement acceptable et offre en fait une plus grande marge de sécurité. La tension nominale représente la tension maximale que le diélectrique peut supporter en continu sans claquage. L'utilisation d'un condensateur de 450 VCA sur un circuit de 230 V signifie simplement que le diélectrique fonctionne bien en dessous de sa limite de contrainte, ce qui prolonge souvent sa durée de vie. Ne remplacez jamais une tension nominale inférieure : un condensateur de 250 V CA sur un circuit de 370 V est susceptible de tomber en panne rapidement et pourrait le faire de manière catastrophique.

Tolérance de capacité et performances du moteur

Les concepteurs de moteurs spécifient des valeurs de capacité avec des tolérances, généralement ±5 % ou ±10 %, car le condensateur interagit avec l'impédance de l'enroulement du moteur pour créer le déphasage. Un condensateur de 1 µF avec une tolérance de ±10 % peut mesurer entre 0,9 µF et 1,1 µF. Pour la plupart des petits moteurs de ventilateurs ou de pompes, cette plage est acceptable. Cependant, pour les applications de commande de moteur de précision (entraînements à vitesse variable, compresseurs scroll CVC ou équipements médicaux), une tolérance plus stricte (± 5 % ou même ± 2 %) est garantie pour maintenir un couple et une efficacité constants sur toute la plage de températures de service.

Condensateur CBB60 par rapport aux autres types de condensateurs de moteur

Le CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 contre CBB61

Les CBB60 et CBB61 utilisent un film diélectrique en polypropylène métallisé et sont régis par la norme CEI 60252-1. La seule différence structurelle réside dans le facteur de forme : le CBB60 est cylindrique, le CBB61 est rectangulaire (en forme de boîte). Électriquement, une unité CBB61 1 µF 250 VAC est interchangeable avec une unité CBB60 1 µF 250 VAC, à condition que la classe de sécurité, la catégorie climatique et la configuration des bornes correspondent toutes. La considération pratique est l’ajustement mécanique – si le support de montage de l’appareil peut accueillir un cylindre ou une boîte plate.

CBB60 contre CBB65

Le CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

Condensateur de démarrage électrolytique CBB60 vs CD60

Le CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Applications où un condensateur de 1 microfarad est le bon choix

Le 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Circuits d'enroulement auxiliaires pour petits moteurs monophasés

Les ventilateurs de plafond, les ventilateurs d'extraction, les petits ventilateurs de table et les pompes centrifuges de faible puissance sont les foyers les plus courants pour un condensateur de 1 µF en service moteur. Ces moteurs ont de petits enroulements auxiliaires avec une impédance relativement élevée, ce qui signifie qu'un gros condensateur provoquerait une surintensité dans le circuit auxiliaire. Une unité de 1 µF fournit juste la bonne amplitude de courant réactif pour créer un déphasage efficace sans stresser l'isolation du bobinage. Certains moteurs de ventilateur à plusieurs vitesses utilisent des réseaux de condensateurs (par exemple, un condensateur de 1 µF et un condensateur de 2 µF commutés selon différentes combinaisons) pour obtenir trois réglages de vitesse distincts.

Circuits de synchronisation et d'oscillateur

Dans le circuit IC de minuterie classique 555, la constante de temps est définie par la formule t = 1,1 × R × C. Avec un condensateur de 1 µF et une résistance de 100 kΩ, la largeur d'impulsion de sortie est d'environ 0,11 seconde — un intervalle couramment nécessaire dans les minuteries industrielles, les circuits de retard de relais et les systèmes de contrôle séquentiel. Le passage d'un condensateur de 1 µF à un condensateur de 10 µF dans le même circuit multiplie ce délai par dix à 1,1 seconde. Cela fait de 1 µF un « pas unitaire » naturel pour la conception de circuits de synchronisation, offrant une échelle de calcul intuitive.

Couplage et filtrage des signaux audio

En électronique audio, un condensateur de 1 µF dans un rôle de couplage crée un filtre passe-haut. Associée à une charge de 10 kΩ, la fréquence de coupure de -3 dB est d'environ 16 Hz, tout en bas de la plage audible. Cela rend les condensateurs de couplage de 1 µF courants dans les conceptions d'amplificateurs audio où l'objectif est de transmettre toutes les fréquences audibles tout en bloquant tout décalage CC qui modifierait le point de fonctionnement des étages suivants. Les condensateurs à film, y compris le film en polypropylène utilisé dans la construction du CBB60, sont souvent privilégiés pour le couplage audio en raison de leur faible distorsion par rapport aux types électrolytiques.

Découplage de l'alimentation

Dans la conception d'une alimentation à signaux mixtes et analogiques, un condensateur de découplage de 1 µF placé à proximité de la broche d'alimentation d'un circuit intégré supprime le bruit de moyenne fréquence dans la plage de 100 kHz à plusieurs MHz qu'un électrolytique plus volumineux ne peut pas gérer assez rapidement. Il est courant d'associer un condensateur électrolytique de 100 µF (en vrac) à un condensateur céramique ou à film de 1 µF (moyenne fréquence) et un condensateur céramique de 100 nF (haute fréquence) sur chaque rail d'alimentation, couvrant trois décennies de fréquence avec trois composants.

Cartes de commande de ventilateurs et de moteurs à vitesse variable

Les régulateurs de vitesse électroniques pour ventilateurs de plafond et moteurs de petits appareils incluent fréquemment un condensateur à film polypropylène de 1 µF dans leurs circuits d'amortissement. Ces amortisseurs suppriment les pics de tension générés lorsque les enroulements du moteur inductif sont commutés par des dispositifs TRIAC ou à transistors. Sans le condensateur d'amortissement, ces pointes peuvent dépasser plusieurs centaines de volts en microsecondes, détruisant ainsi le dispositif de commutation. Un condensateur de 1 µF associé à une résistance série (souvent de 10 à 100 Ω) est une configuration d'amortissement standard pour les moteurs dans la plage de puissance de 50 à 500 W.

Comment tester un condensateur de 1 microfarad avec un multimètre

Vérifier qu'un condensateur de 1 µF fonctionne correctement avant ou après l'installation est simple avec un multimètre numérique moderne qui comprend une fonction de mesure de capacité. Le processus prend moins de cinq minutes et peut confirmer si un composant suspecté d'être défectueux est réellement défectueux ou si le défaut réside ailleurs dans le circuit.

1. Couper l'alimentation : Ne testez jamais un condensateur lorsque le circuit est sous tension. Pour les condensateurs des circuits moteur, attendez également 30 secondes après la mise hors tension avant de toucher les bornes – une charge résiduelle peut persister.
2. Déchargez le condensateur : Pour un condensateur de 1 µF, une résistance de 10 kΩ pontée entre les bornes pendant 2 à 3 secondes suffit pour amener la tension résiduelle à un niveau sûr. Les condensateurs plus gros nécessitent des temps de décharge plus longs.
3. Réglez le multimètre : Passez en mode de mesure de capacité (CAP ou µF). Certains compteurs nécessitent de sélectionner une plage ; choisissez la plage la plus basse pouvant afficher 1 µF, généralement la plage 2 µF ou 10 µF.
4. Connectez et mesurez : Touchez les sondes du compteur aux bornes du condensateur. Pour les condensateurs à film non polarisés comme les types CBB60, la polarité n'a pas d'importance. Pour les condensateurs électrolytiques, faites correspondre le rouge au positif et le noir au négatif.
5. Interprétez la lecture : Un condensateur sain de 1 µF doit lire entre 0,9 µF et 1,1 µF (dans une tolérance de ± 10 %). Une lecture inférieure de plus de 10 % à la valeur nominale indique une détérioration. Une lecture de 0 ou « OL » (circuit ouvert) signifie que le diélectrique est en panne et que la pièce doit être remplacée.

Si votre multimètre n'a pas de fonction de capacité, une méthode alternative est le test du temps de charge : chargez le condensateur via une résistance connue à partir d'une alimentation CC et mesurez le temps nécessaire pour atteindre 63,2 % de la tension d'alimentation (une constante de temps, τ = RC). Pour un condensateur de 1 µF et une résistance de 10 kΩ, τ = 0,01 seconde . Cette méthode nécessite un oscilloscope ou un voltmètre rapide et est généralement réservée aux techniciens disposant d'un équipement plus avancé.

Signes qu'un condensateur CBB60 de 1 µF est en panne

Une panne de condensateur dans les circuits moteurs se produit rarement instantanément. Le plus souvent, la capacité diminue progressivement à mesure que le diélectrique vieillit – un processus accéléré par la chaleur, les pics de tension et une humidité élevée. Reconnaître les premiers symptômes de la dégradation des condensateurs peut éviter à un moteur des dommages permanents aux enroulements.

• Le moteur ronronne mais ne démarre pas - le symptôme le plus courant d'un condensateur de fonctionnement complètement défaillant. Le moteur reçoit de l'énergie et l'enroulement principal est alimenté, mais sans le courant déphasé de l'enroulement auxiliaire, aucun champ magnétique tournant ne se forme et le rotor reste immobile.
• Vitesse du moteur réduite — un condensateur partiellement dégradé peut permettre au moteur de démarrer et de fonctionner, mais avec un couple réduit et une vitesse inférieure à la valeur nominale. Un ventilateur fonctionnant sensiblement plus lentement que la normale a souvent un condensateur à 70 à 80 % de sa valeur nominale.
• Chaleur excessive du moteur — lorsque la capacité du condensateur chute, le courant de l'enroulement auxiliaire devient déséquilibré par rapport à l'enroulement principal, provoquant un courant supérieur à la normale dans les deux enroulements et une température du moteur élevée.
• Disjoncteurs déclenchés lors du démarrage du moteur — un condensateur détérioré amène le moteur à consommer un courant d'appel beaucoup plus élevé au démarrage, parfois suffisant pour déclencher le disjoncteur qui protège le circuit.
• Dommages physiques visibles — un renflement du boîtier du condensateur, des fissures dans le joint d'extrémité en résine ou une décoloration brune sont tous des signes de surcharge thermique. Tout condensateur présentant des dommages physiques doit être remplacé quelle que soit sa valeur de capacité mesurée.

En cas de doute, le remplacement est peu coûteux par rapport au coût d’un moteur grillé. Un condensateur CBB60 de 1 µF de qualité coûte généralement moins de 5 $. Un moteur de remplacement ou un appel de service pour diagnostiquer une panne de moteur causée par la négligence d'un condensateur défectueux coûte beaucoup plus cher.

Guide étape par étape pour remplacer un condensateur CBB60 de 1 µF

Le remplacement d'un condensateur de fonctionnement dans un petit moteur ou un ventilateur est une réparation simple que la plupart des propriétaires ou des techniciens de maintenance techniquement enclins peuvent effectuer en toute sécurité. La règle de sécurité critique est simple : débranchez toujours l'alimentation et vérifiez qu'elle est éteinte avant de toucher un composant .

1. Débranchez l'appareil de sa source d'alimentation. Pour les équipements câblés, éteignez le disjoncteur et vérifiez avec un testeur de tension sans contact.
2. Photographiez le condensateur d'origine et ses connexions de câblage avant de retirer quoi que ce soit. Cela fournit une référence pour reconnecter correctement le remplacement.
3. Déchargez le condensateur à l'aide d'une résistance à ses bornes. Bien qu'un condensateur de 1 µF ne stocke qu'une petite quantité d'énergie, cette étape constitue une bonne pratique avant toute manipulation.
4. Notez les spécifications exactes imprimées sur le corps du condensateur : capacité (µF), tension nominale (VAC), fréquence (Hz) et tout code supplémentaire (SH, P2, catégorie climatique). Ceux-ci déterminent la pièce de rechange.
5. Obtenez un remplacement avec la même capacité, une tension nominale identique ou supérieure, une température nominale identique ou plus large et la même configuration de bornes (connexion rapide à cosse, fils ou bornes à vis).
6. Connectez le remplacement en utilisant la photo comme référence. Pour les condensateurs CBB60 standard à deux bornes, la polarité n'est pas pertinente : l'une ou l'autre borne peut se connecter à l'un ou l'autre fil.
7. Fixez le condensateur dans son support de montage ou son clip. Les condensateurs cylindriques CBB60 sont généralement montés avec une sangle en métal ou en plastique autour du corps.
8. Rétablissez l'alimentation et testez le moteur pour vérifier son comportement de démarrage et de fonctionnement correct. Si le moteur bourdonne toujours ou ne démarre pas, vérifiez l'interrupteur centrifuge, la surcharge thermique ou les enroulements du moteur avant de supposer une autre panne de condensateur.

Stockage, manipulation et normes internationales pour les condensateurs CBB60

Les condensateurs sont généralement des composants robustes, mais un stockage inapproprié peut dégrader leurs performances avant même leur installation. Les condensateurs à film comme la série CBB60 sont moins sensibles aux conditions de stockage que les types électrolytiques en aluminium, mais quelques précautions prolongent considérablement la durée de conservation.

• Conserver dans un environnement frais et sec avec des températures comprises entre 5°C et 40°C et une humidité relative inférieure à 75 %. Une humidité élevée sur des périodes prolongées peut pénétrer dans le boîtier en plastique et introduire de l'humidité dans le diélectrique, réduisant ainsi la résistance d'isolation.
• Évitez la lumière directe du soleil ou l’exposition aux UV. Les rayons UV dégradent le polypropylène au fil du temps, ce qui peut affecter les propriétés électriques du film.
• Tenir à l’écart des produits chimiques corrosifs, des solvants et des environnements de brouillard salin. Les broches des bornes métalliques et les embouts peuvent se corroder, augmentant ainsi la résistance de contact.
• Les condensateurs à film comme les types CBB60 ne nécessitent pas de reformage (remise sous tension) périodique comme le font les condensateurs électrolytiques en aluminium, ce qui les rend plus indulgents lors du stockage à long terme. Un condensateur CBB60 1 µF stocké correctement pendant cinq ans devrait fonctionner de manière identique à un neuf.

Normes et certifications internationales

Les condensateurs CBB60 de qualité destinés à être utilisés dans les appareils grand public, les équipements CVC et les moteurs industriels sont fabriqués et testés par rapport aux normes internationales établies. L'achat auprès de sources certifiées garantit que le composant fonctionne comme indiqué et comprend les protections de sécurité nécessaires.

• CEI 60252-1 : La principale norme internationale pour les condensateurs des moteurs à courant alternatif. Définit les méthodes de test pour la capacité, le tan delta, la résistance d'isolement, l'endurance en tension et les performances en température.
• GB/T 3667 : La norme nationale chinoise équivalente à la CEI 60252-1, qui sert de référence de conception directe pour les condensateurs de la série CBB.
• UL810 : La norme nord-américaine relative aux condensateurs, requise pour les produits vendus aux États-Unis. Les condensateurs CBB60 répertoriés UL portent la marque UL et la désignation cUL pour le Canada.
• VDE : La certification de l'association allemande d'électrotechnique requise pour les produits sur le marché européen. Un condensateur marqué VDE a passé avec succès des tests indépendants rigoureux.
• Conformité RoHS : Garantit que le condensateur est exempt de substances dangereuses, notamment le plomb, le mercure, le cadmium et certains retardateurs de flamme bromés, requis pour les produits vendus dans l'Union européenne.

Lorsque vous achetez un condensateur CBB60 de 1 µF pour un usage commercial ou industriel, demandez toujours les certifications pertinentes auprès du fournisseur. Les condensateurs contrefaits ou de qualité inférieure qui prétendent faussement leurs valeurs nominales sont un problème documenté sur le marché : un condensateur étiqueté 1 µF / 450 VAC qui est en réalité évalué à seulement 250 VAC tombera en panne dans des conditions de fonctionnement normales, endommageant potentiellement le moteur ou même un incendie dans des boîtiers fermés.
